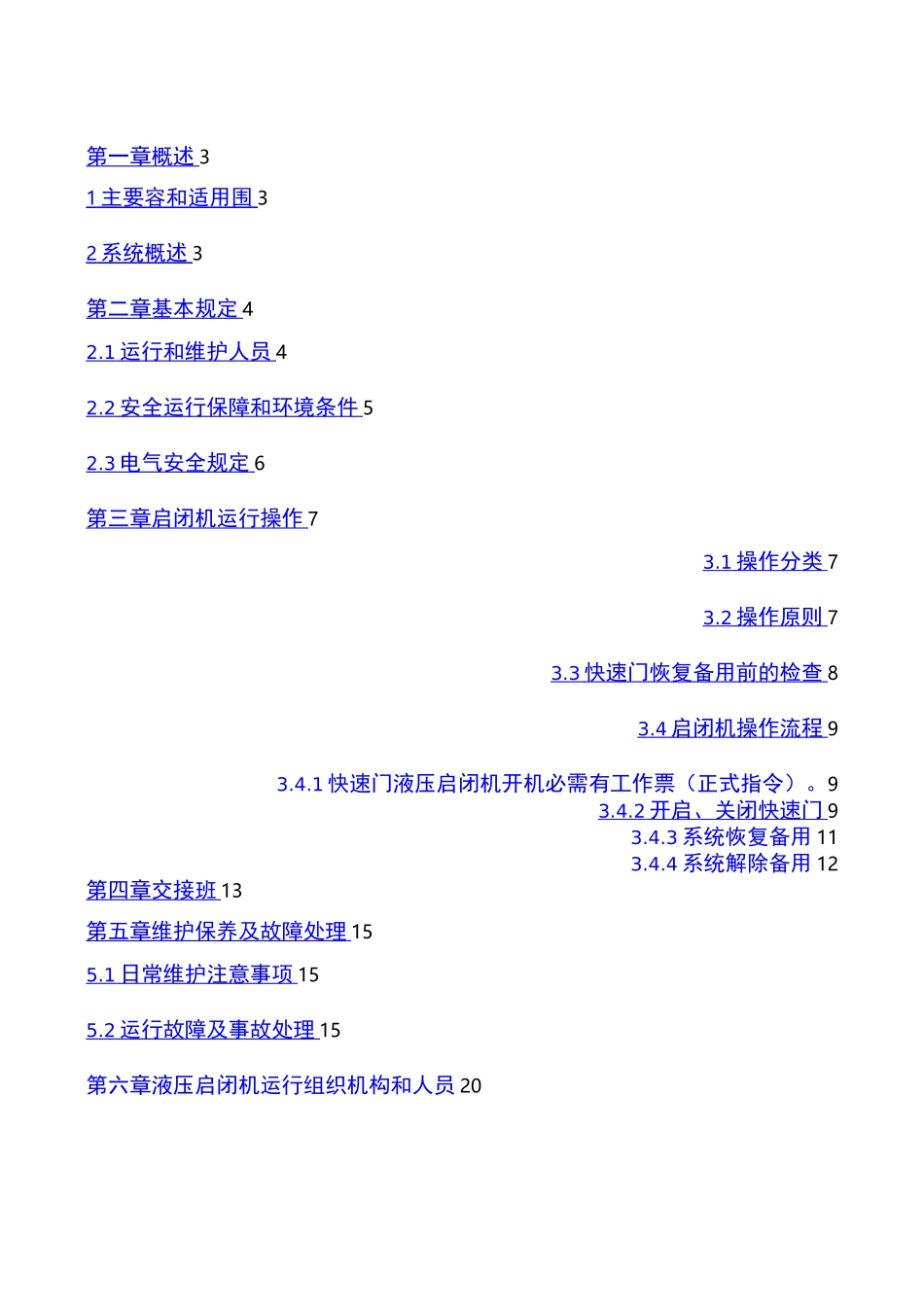

第一章概述 31 主要容和适用围 32 系统概述 3第二章基本规定 42
1 运行和维护人员 42
2 安全运行保障和环境条件 52
3 电气安全规定 6第三章启闭机运行操作 73
1 操作分类 73
2 操作原则 73
3 快速门恢复备用前的检查 83
4 启闭机操作流程 93
1 快速门液压启闭机开机必需有工作票（正式指令）
2 开启、关闭快速门 93
3 系统恢复备用 113
4 系统解除备用 12第四章交接班 13第五章维护保养及故障处理 155
1 日常维护注意事项 155

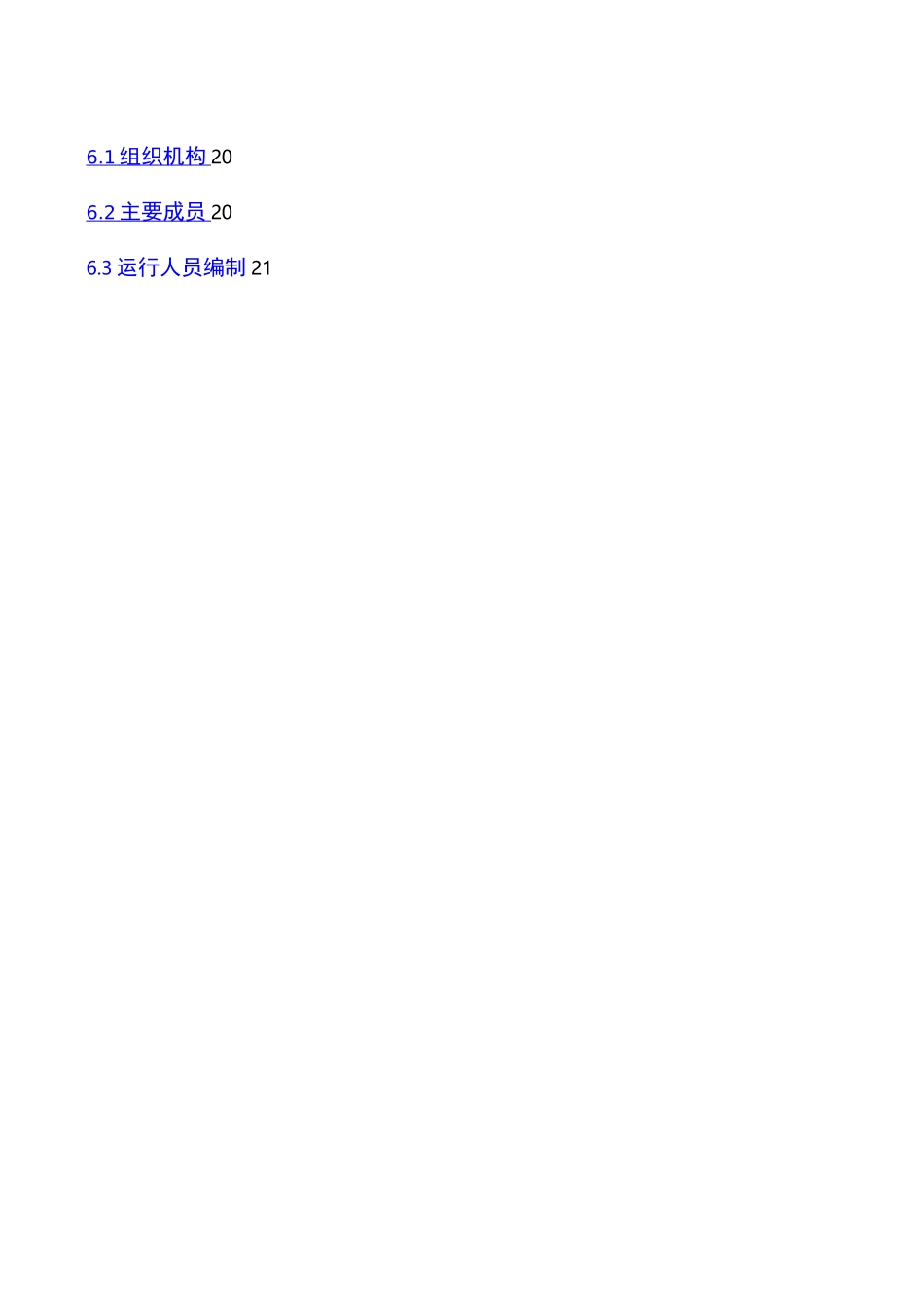

2 运行故障及事故处理 15第六章液压启闭机运行组织机构和人员 206
1 组织机构 206
2 主要成员 206

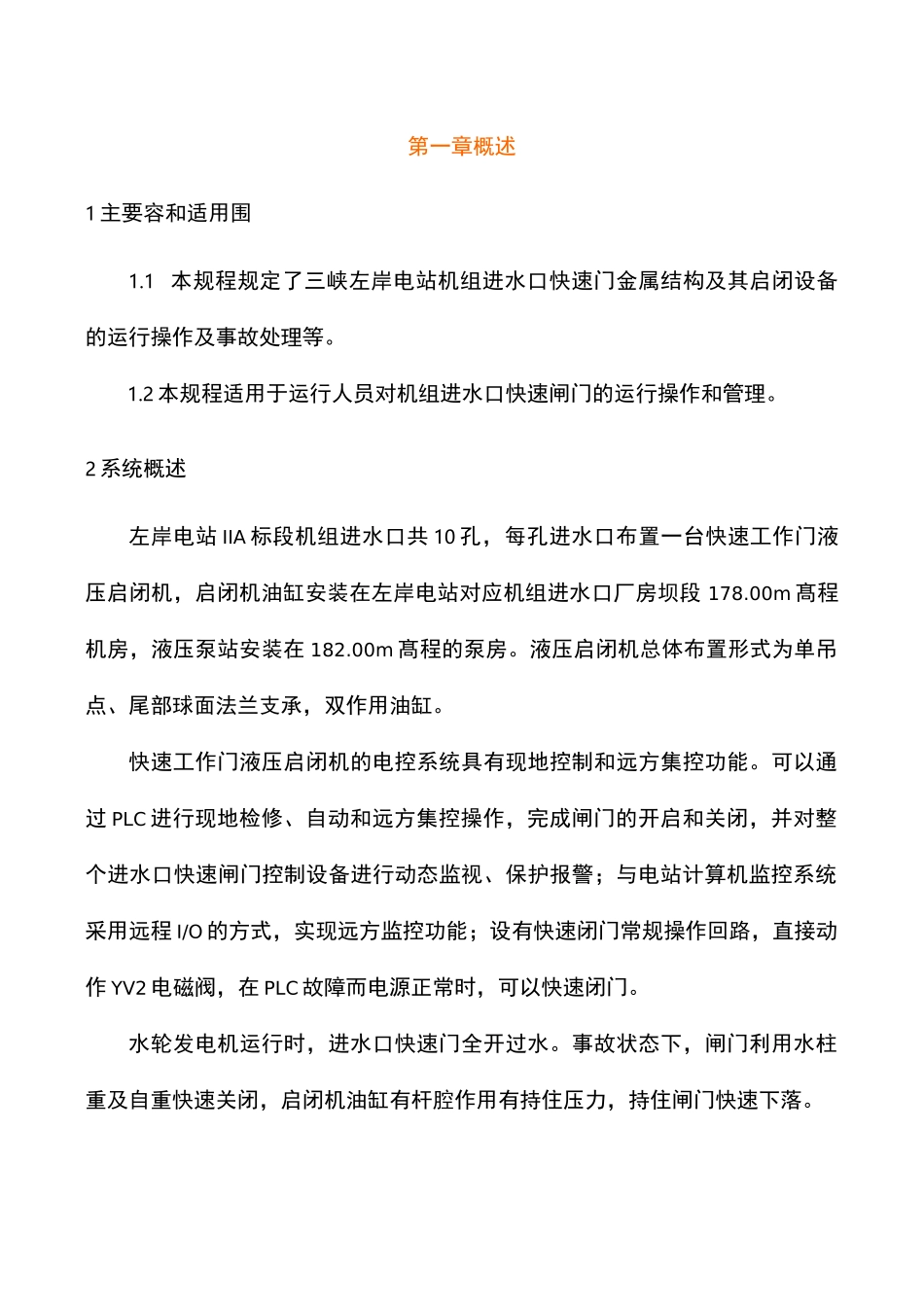

3 运行人员编制 21第一章概述1 主要容和适用围1
1 本规程规定了三峡左岸电站机组进水口快速门金属结构及其启闭设备的运行操作及事故处理等
2 本规程适用于运行人员对机组进水口快速闸门的运行操作和管理
2 系统概述左岸电站 IIA 标段机组进水口共 10 孔，每孔进水口布置一台快速工作门液压启闭机，启闭机油缸安装在左岸电站对应机组进水口厂房坝段 178
00m 髙程机房，液压泵站安装在 182
00m 髙程的泵房
液压启闭机总体布置形式为单吊点、尾部球面法兰支承，双作用油缸
快速工作门液压启闭机的电控系统具有现地控制和远方集控功能
可以通过 PLC 进行现地检修、自动和远方集控操作，完成闸门的开启和关闭，并对整个进水口快速闸门控制设备进行动态监视、保护报警；与电站计算机监控系统采用远程 I/O 的方式，实现远方监控功能；设有快速闭门常规操作回路，直接动作 YV2 电磁阀，在 PLC 故障而电源正常时，可以快速闭门
水轮发电机运行时，进水口快速门全开过水
事故状态下，闸门利用水柱重及自重快速关闭，启闭机油缸有杆腔作用有持住压力，持住闸门快速下落
