空调铜管管径管壁厚设计要求

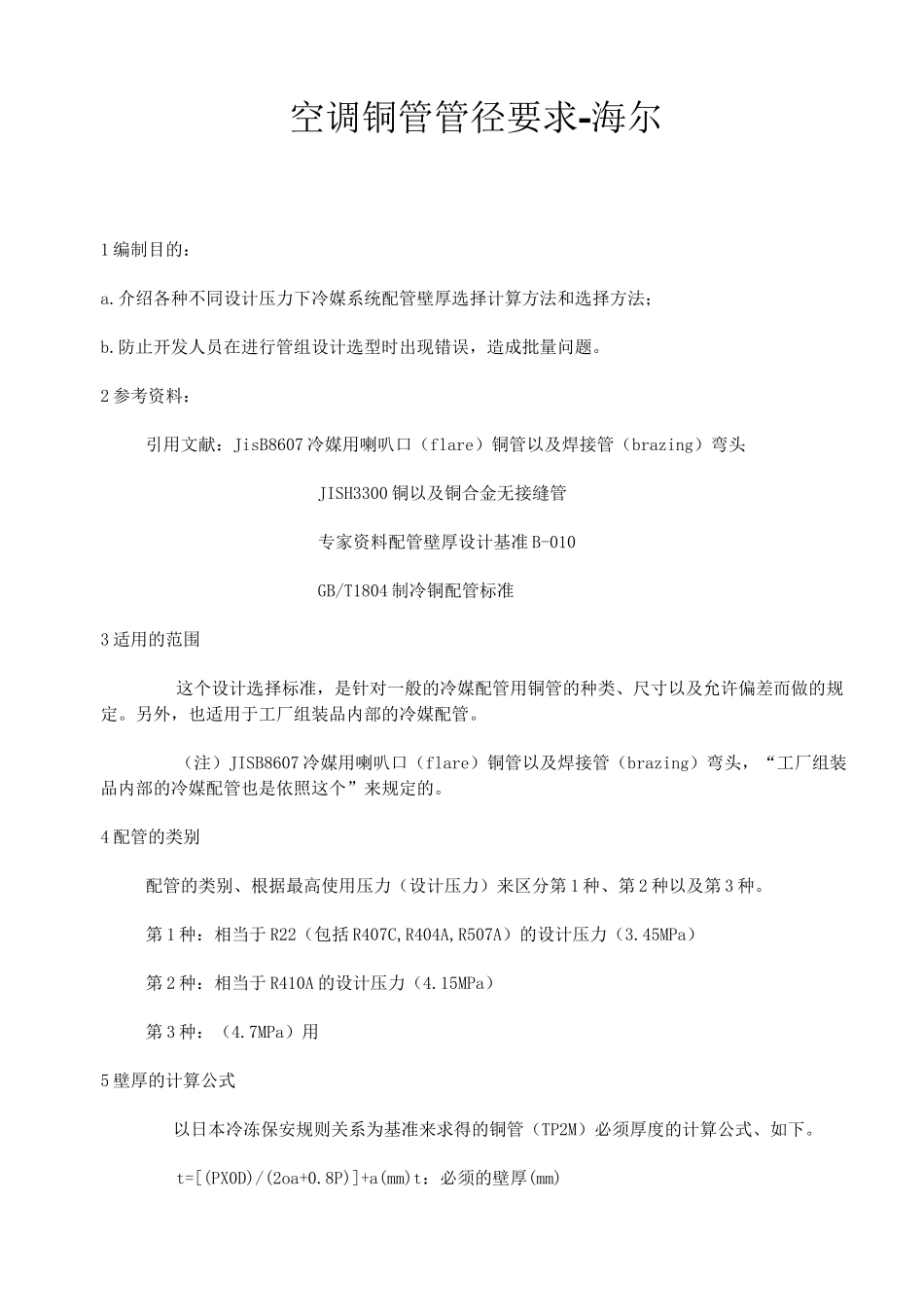

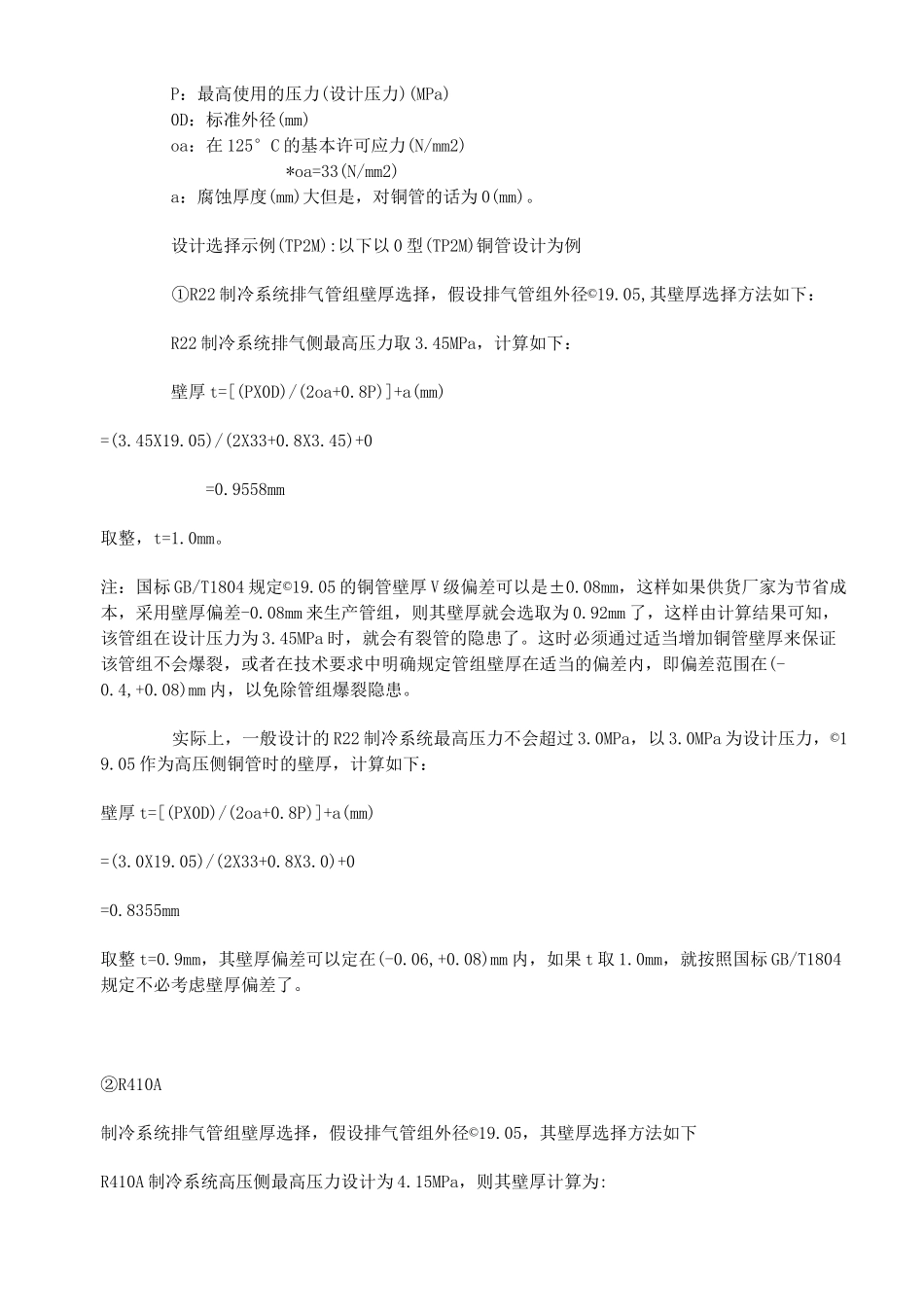

空调铜管管径要求-海尔1 编制目的：a.介绍各种不同设计压力下冷媒系统配管壁厚选择计算方法和选择方法；b.防止开发人员在进行管组设计选型时出现错误，造成批量问题。2 参考资料：引用文献：JisB8607 冷媒用喇叭口（flare）铜管以及焊接管（brazing）弯头JISH3300 铜以及铜合金无接缝管专家资料配管壁厚设计基准 B-010GB/T1804 制冷铜配管标准3 适用的范围这个设计选择标准，是针对一般的冷媒配管用铜管的种类、尺寸以及允许偏差而做的规定。另外，也适用于工厂组装品内部的冷媒配管。（注）JISB8607 冷媒用喇叭口（flare）铜管以及焊接管（brazing）弯头，“工厂组装品内部的冷媒配管也是依照这个”来规定的。4 配管的类别配管的类别、根据最高使用压力（设计压力）来区分第 1 种、第 2 种以及第 3 种。第 1 种：相当于 R22（包括 R407C,R404A,R507A）的设计压力（3.45MPa）第 2 种：相当于 R410A 的设计压力（4.15MPa）第 3 种：（4.7MPa）用5 壁厚的计算公式以日本冷冻保安规则关系为基准来求得的铜管（TP2M）必须厚度的计算公式、如下。t=[(PX0D)/(2oa+0.8P)]+a(mm)t：必须的壁厚(mm)P：最高使用的压力(设计压力)(MPa)0D：标准外径(mm)oa：在 125°C 的基本许可应力(N/mm2)*oa=33(N/mm2)a：腐蚀厚度(mm)大但是，对铜管的话为 0(mm)。设计选择示例(TP2M):以下以 0 型(TP2M)铜管设计为例①R22 制冷系统排气管组壁厚选择，假设排气管组外径©19.05,其壁厚选择方法如下：R22 制冷系统排气侧最高压力取 3.45MPa，计算如下：壁厚 t=[(PX0D)/(2oa+0.8P)]+a(mm)=(3.45X19.05)/(2X33+0.8X3.45)+0=0.9558mm取整，t=1.0mm。注：国标 GB/T1804 规定©19.05 的铜管壁厚 V 级偏差可以是±0.08mm，这样如果供货厂家为节省成本，采用壁厚偏差-0.08mm 来生产管组，则其壁厚就会选取为 0.92mm 了，这样由计算结果可知，该管组在设计压力为 3.45MPa 时，就会有裂管的隐患了。这时必须通过适当增加铜管壁厚来保证该管组不会爆裂，或者在技术要求中明确规定管组壁厚在适当的偏差内，即偏差范围在(-0.4,+0.08)mm 内，以免除管组爆裂隐患。实际上，一般设计的 R22 制冷系统最高压力不会超过 3.0MPa，以 3.0MPa 为设计压力，©19.05 作为高压侧铜管时的壁厚，计算如下：壁厚 t=[(PX0D)/(2oa+0.8P)]+a(mm)=(3.0X19.05)/(2X33+0.8X3.0)+0=0.8355mm取整 t=0.9mm，其壁厚偏差可以定在(-0.06,+0.08)mm 内，如果 t ...
