医院门诊管理系统设计VIP免费

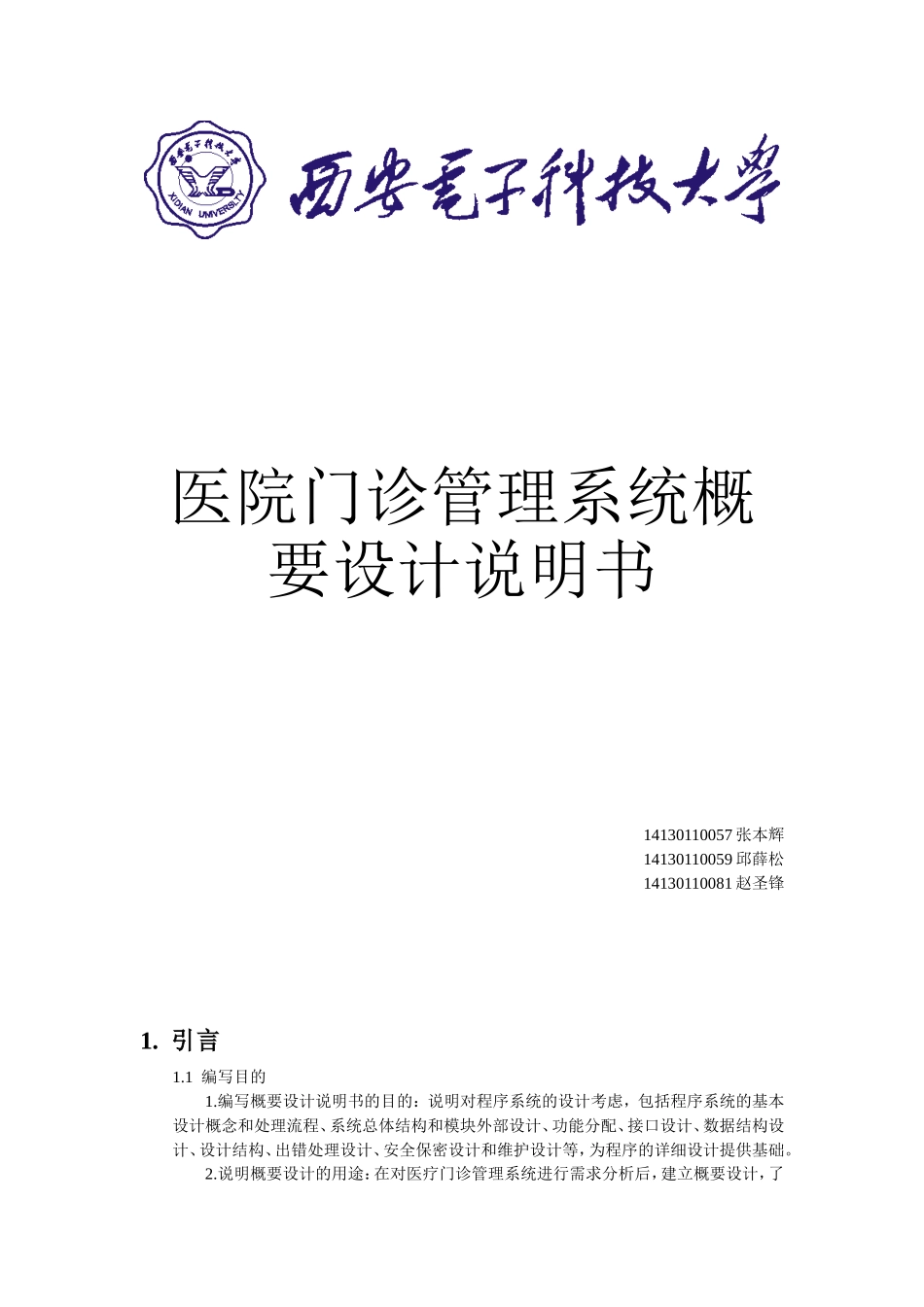

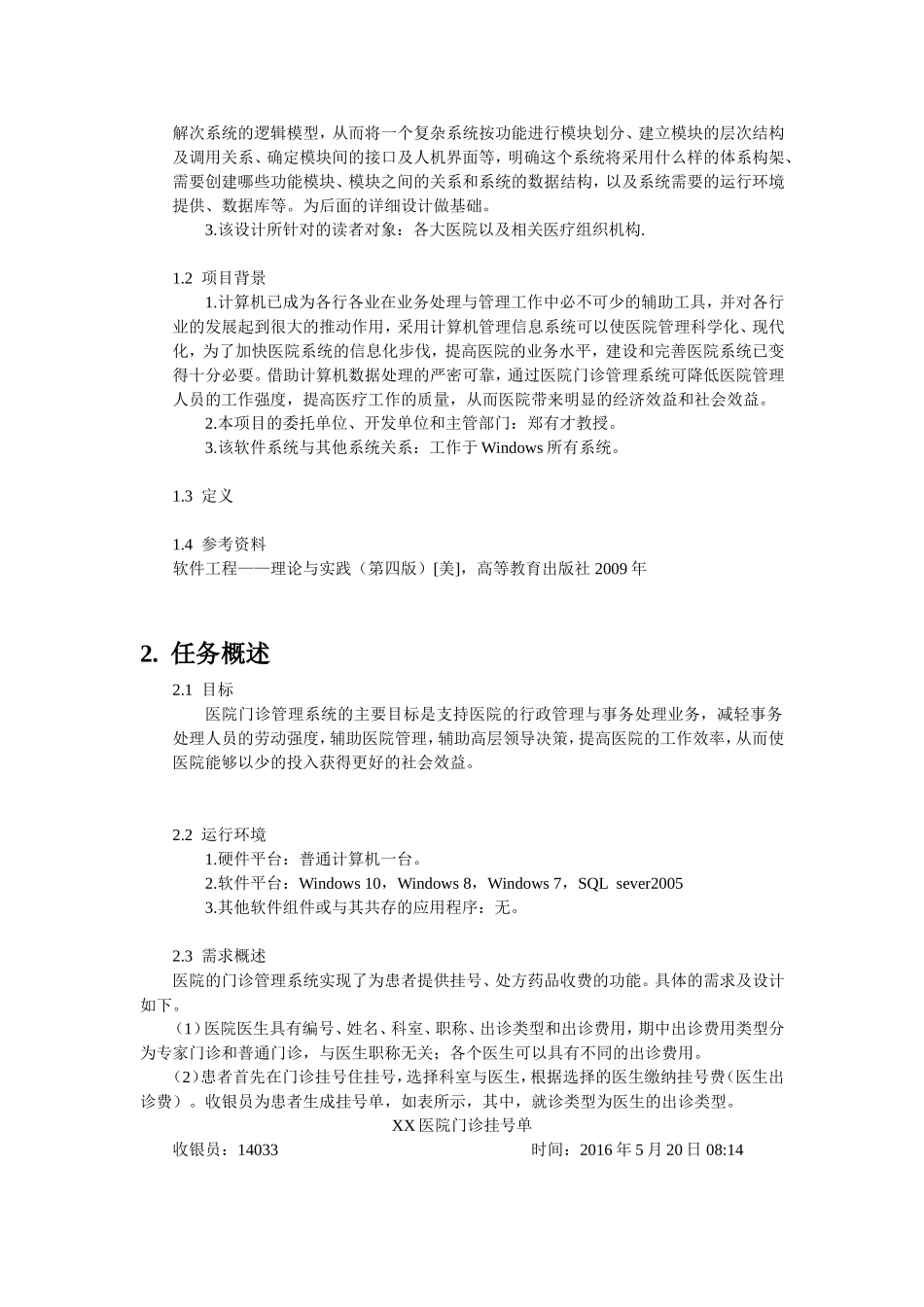

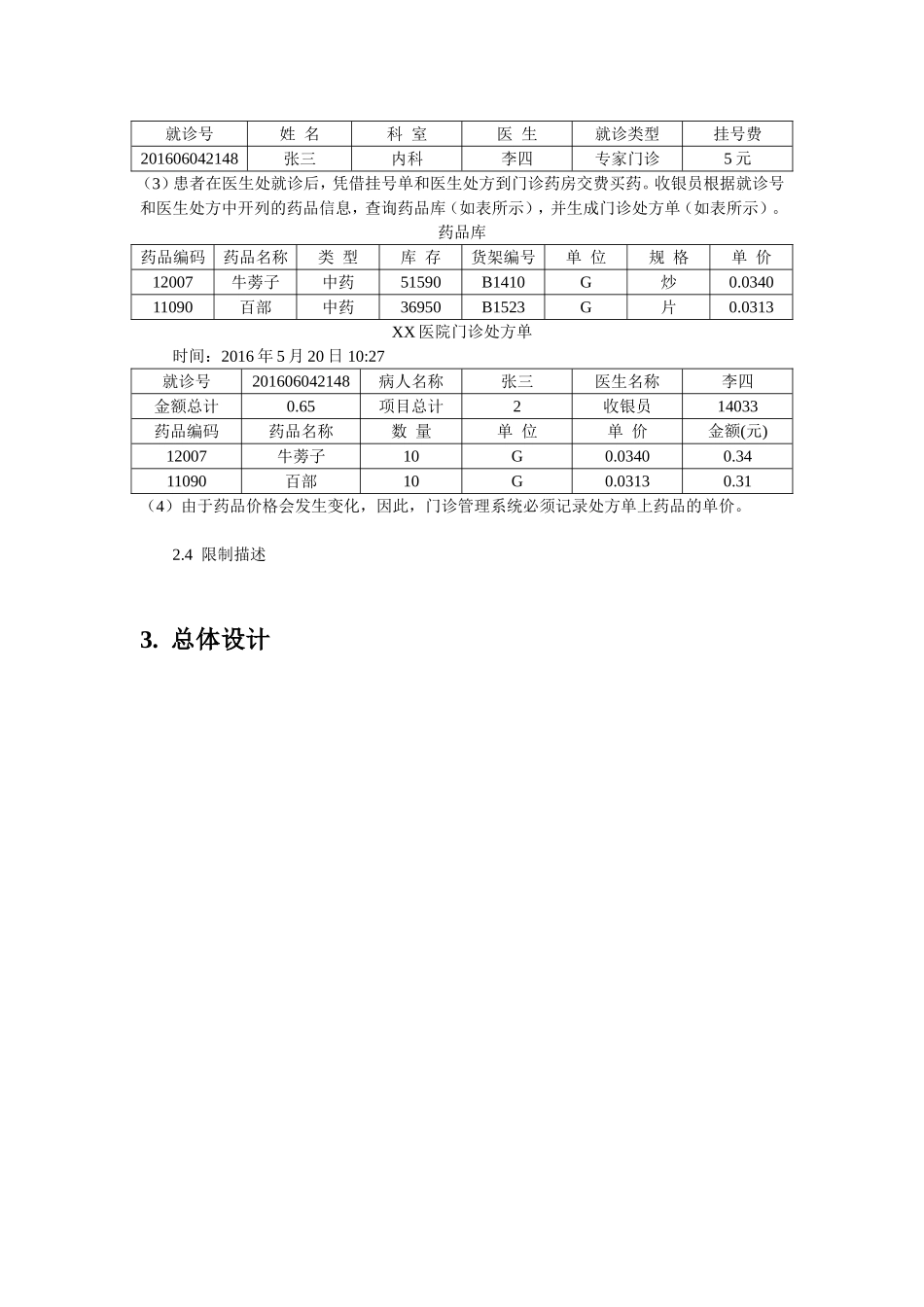

医院门诊管理系统概要设计说明书14130110057张本辉14130110059邱薛松14130110081赵圣锋1.引言1.1编写目的1.编写概要设计说明书的目的：说明对程序系统的设计考虑，包括程序系统的基本设计概念和处理流程、系统总体结构和模块外部设计、功能分配、接口设计、数据结构设计、设计结构、出错处理设计、安全保密设计和维护设计等，为程序的详细设计提供基础。2.说明概要设计的用途：在对医疗门诊管理系统进行需求分析后，建立概要设计，了解次系统的逻辑模型，从而将一个复杂系统按功能进行模块划分、建立模块的层次结构及调用关系、确定模块间的接口及人机界面等，明确这个系统将采用什么样的体系构架、需要创建哪些功能模块、模块之间的关系和系统的数据结构，以及系统需要的运行环境提供、数据库等。为后面的详细设计做基础。3.该设计所针对的读者对象：各大医院以及相关医疗组织机构.1.2项目背景1.计算机已成为各行各业在业务处理与管理工作中必不可少的辅助工具，并对各行业的发展起到很大的推动作用，采用计算机管理信息系统可以使医院管理科学化、现代化，为了加快医院系统的信息化步伐，提高医院的业务水平，建设和完善医院系统已变得十分必要。借助计算机数据处理的严密可靠，通过医院门诊管理系统可降低医院管理人员的工作强度，提高医疗工作的质量，从而医院带来明显的经济效益和社会效益。2.本项目的委托单位、开发单位和主管部门：郑有才教授。3.该软件系统与其他系统关系：工作于Windows所有系统。1.3定义1.4参考资料软件工程——理论与实践（第四版）[美]，高等教育出版社2009年2.任务概述2.1目标医院门诊管理系统的主要目标是支持医院的行政管理与事务处理业务，减轻事务处理人员的劳动强度，辅助医院管理，辅助高层领导决策，提高医院的工作效率，从而使医院能够以少的投入获得更好的社会效益。2.2运行环境1.硬件平台：普通计算机一台。2.软件平台：Windows10，Windows8，Windows7，SQLsever20053.其他软件组件或与其共存的应用程序：无。2.3需求概述医院的门诊管理系统实现了为患者提供挂号、处方药品收费的功能。具体的需求及设计如下。（1）医院医生具有编号、姓名、科室、职称、出诊类型和出诊费用，期中出诊费用类型分为专家门诊和普通门诊，与医生职称无关；各个医生可以具有不同的出诊费用。（2）患者首先在门诊挂号住挂号，选择科室与医生，根据选择的医生缴纳挂号费（医生出诊费）。收银员为患者生成挂号单，如表所示，其中，就诊类型为医生的出诊类型。XX医院门诊挂号单收银员：14033时间：2016年5月20日08:14就诊号姓名科室医生就诊类型挂号费201606042148张三内科李四专家门诊5元（3）患者在医生处就诊后，凭借挂号单和医生处方到门诊药房交费买药。收银员根据就诊号和医生处方中开列的药品信息，查询药品库（如表所示），并生成门诊处方单（如表所示）。药品库药品编码药品名称类型库存货架编号单位规格单价12007牛蒡子中药51590B1410G炒0.034011090百部中药36950B1523G片0.0313XX医院门诊处方单时间：2016年5月20日10:27就诊号201606042148病人名称张三医生名称李四金额总计0.65项目总计2收银员14033药品编码药品名称数量单位单价金额(元)12007牛蒡子10G0.03400.3411090百部10G0.03130.31（4）由于药品价格会发生变化，因此，门诊管理系统必须记录处方单上药品的单价。2.4限制描述3.总体设计挂号单（就诊号，病患者名，医生编号，时间，收银员）收银员（编号，姓名，级别）医生（编号，姓名，科室，职称，出诊类型，出诊费用）门诊处方（就诊号，收银员，时间）处方明细（就诊号，药品编码，数量，单价）药品库（药品编码，药品名称，类型，库存，货架编号，单位，价格，单价）4.接口设计4.1外部接口1.硬件接口：需要标准打印机接口进行各种表单打印。2.软件接口：支持所有Windows平台系统，本系统使用SQLsever2005作为数据库软件，使用ADO作为数据库与网页程序之间的接口。3.用户界面4.2内部接口5.数据结构设计5.1逻辑结构设计5.2物理结构设计数据字典用户信息字段字段名称字段类型字段大小是否为空Userid用户编号Int12NotnullUserName用户名Char20Notn...
