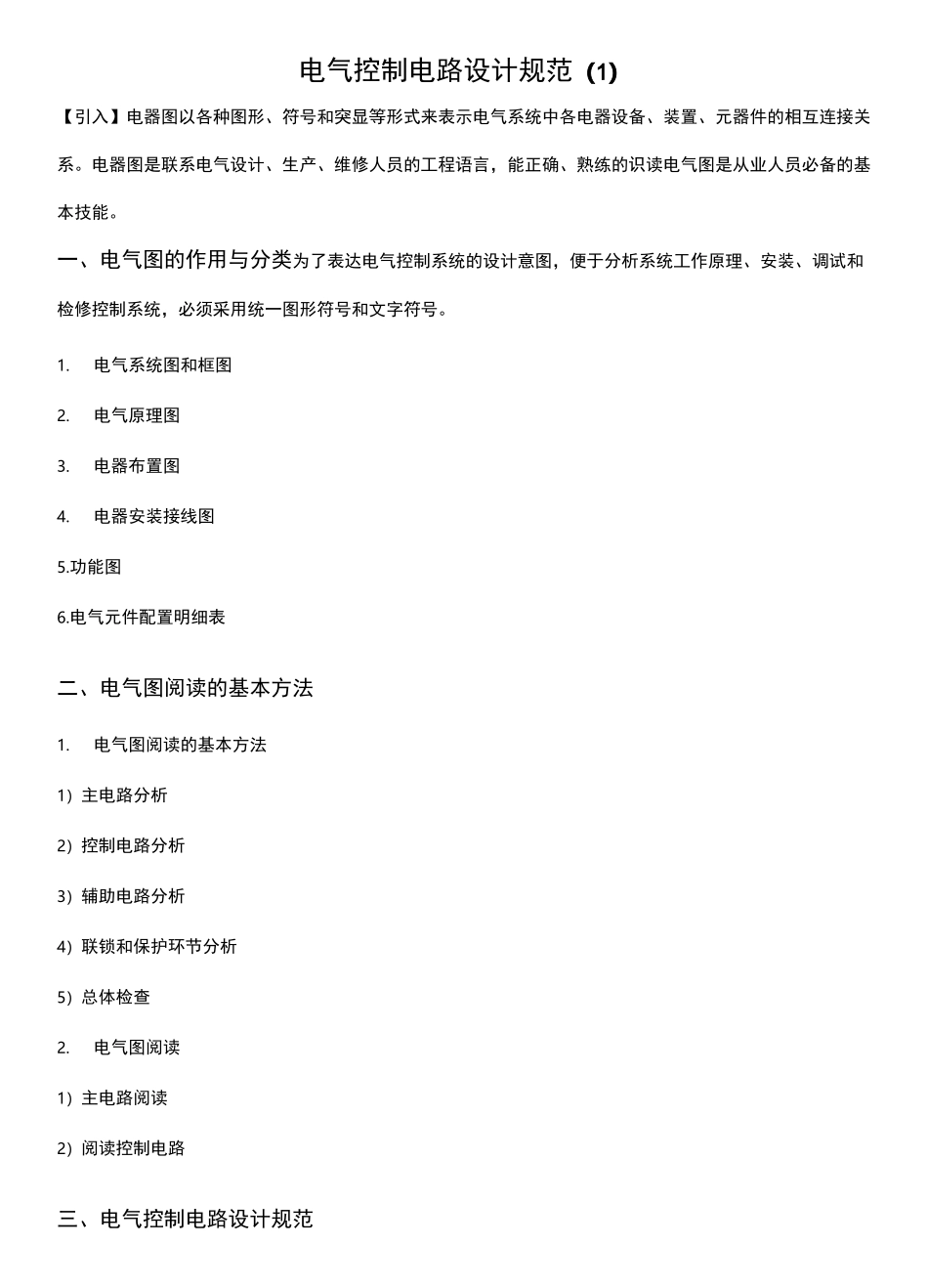

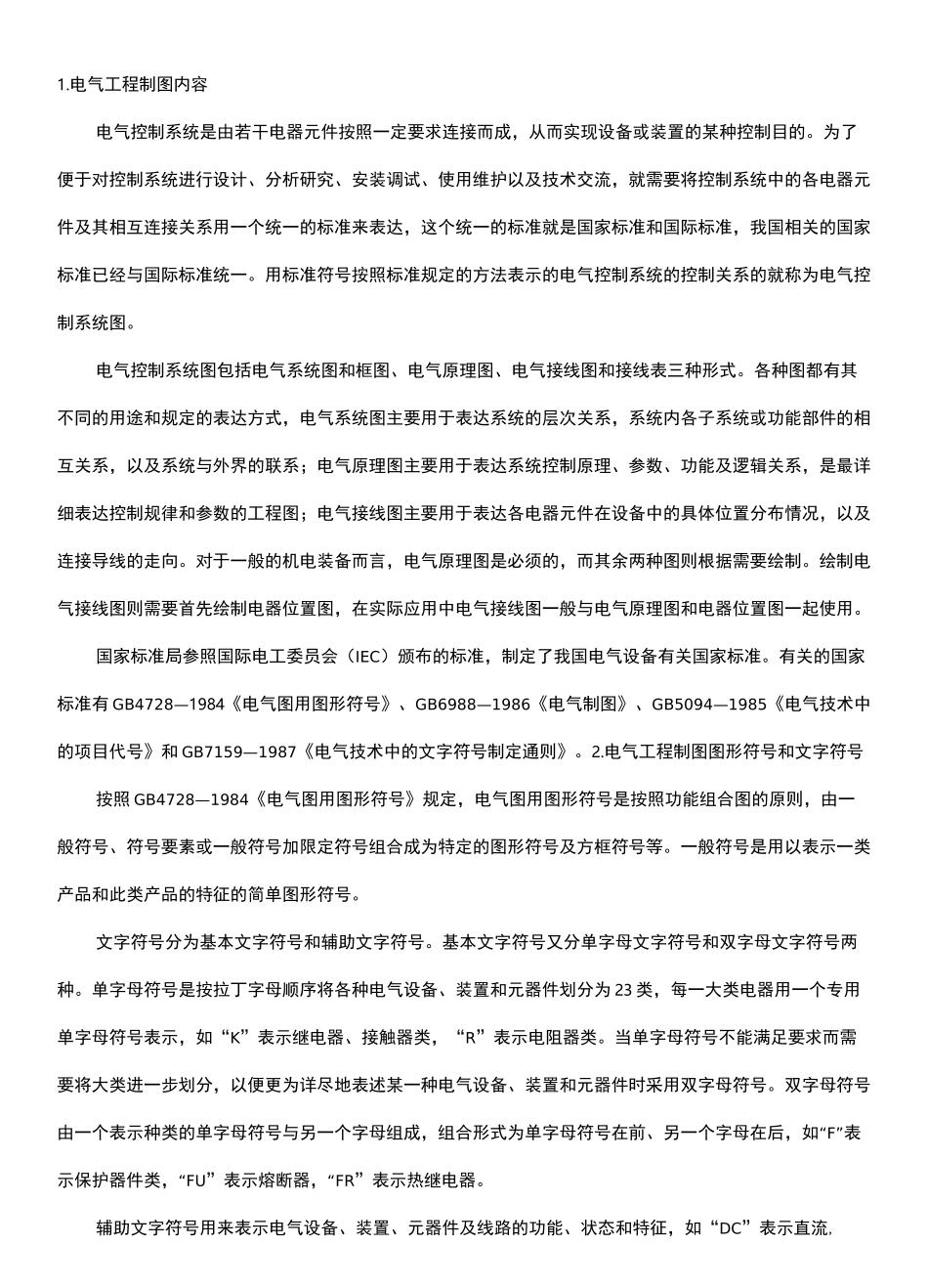

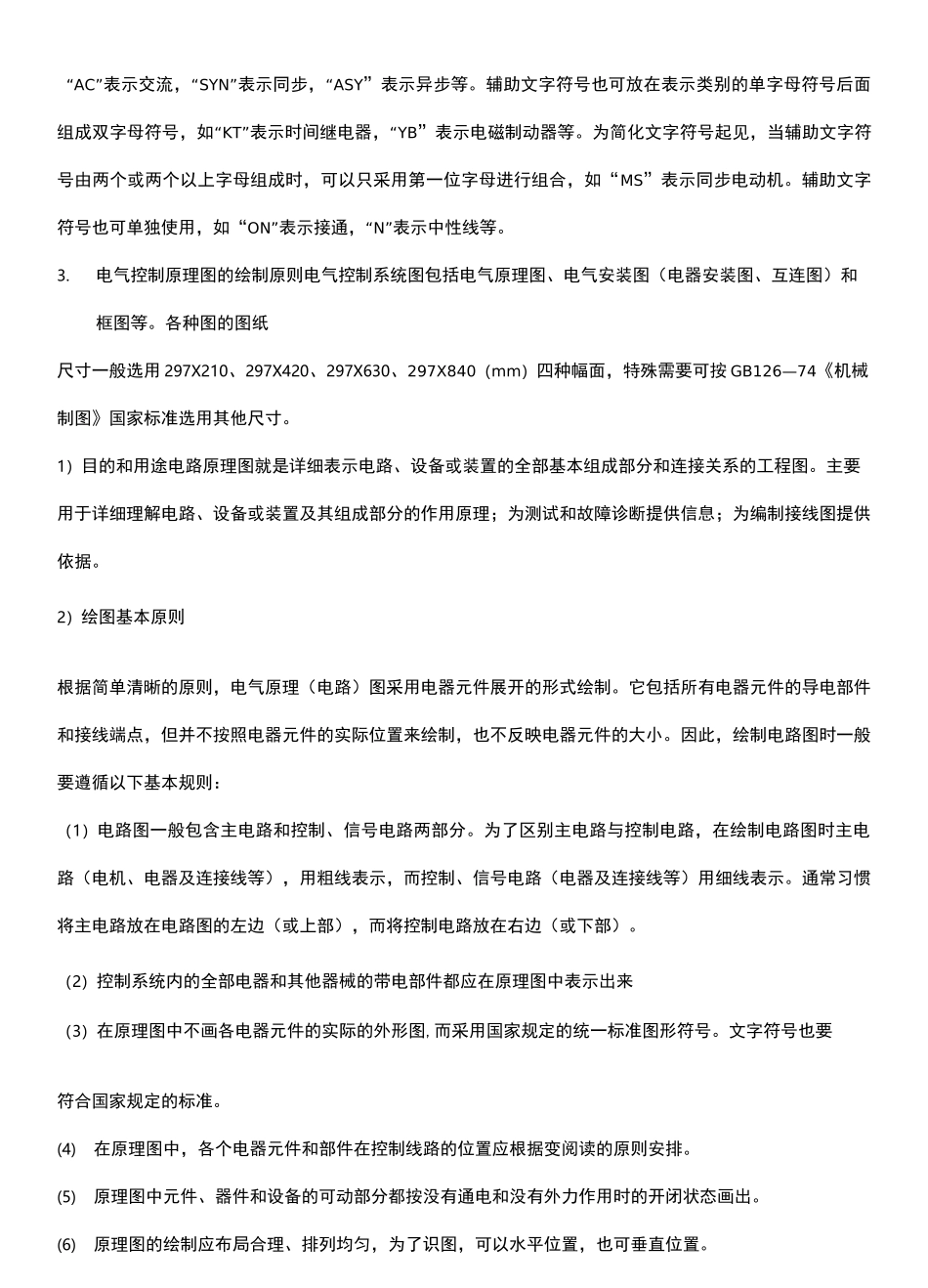

电气控制电路设计规范（1）【引入】电器图以各种图形、符号和突显等形式来表示电气系统中各电器设备、装置、元器件的相互连接关系。电器图是联系电气设计、生产、维修人员的工程语言，能正确、熟练的识读电气图是从业人员必备的基本技能。一、电气图的作用与分类为了表达电气控制系统的设计意图，便于分析系统工作原理、安装、调试和检修控制系统，必须采用统一图形符号和文字符号。1.电气系统图和框图2.电气原理图3.电器布置图4.电器安装接线图5.功能图6.电气元件配置明细表二、电气图阅读的基本方法1.电气图阅读的基本方法1）主电路分析2）控制电路分析3）辅助电路分析4）联锁和保护环节分析5）总体检查2.电气图阅读1）主电路阅读2）阅读控制电路三、电气控制电路设计规范1.电气工程制图内容电气控制系统是由若干电器元件按照一定要求连接而成，从而实现设备或装置的某种控制目的。为了便于对控制系统进行设计、分析研究、安装调试、使用维护以及技术交流，就需要将控制系统中的各电器元件及其相互连接关系用一个统一的标准来表达，这个统一的标准就是国家标准和国际标准，我国相关的国家标准已经与国际标准统一。用标准符号按照标准规定的方法表示的电气控制系统的控制关系的就称为电气控制系统图。电气控制系统图包括电气系统图和框图、电气原理图、电气接线图和接线表三种形式。各种图都有其不同的用途和规定的表达方式，电气系统图主要用于表达系统的层次关系，系统内各子系统或功能部件的相互关系，以及系统与外界的联系；电气原理图主要用于表达系统控制原理、参数、功能及逻辑关系，是最详细表达控制规律和参数的工程图；电气接线图主要用于表达各电器元件在设备中的具体位置分布情况，以及连接导线的走向。对于一般的机电装备而言，电气原理图是必须的，而其余两种图则根据需要绘制。绘制电气接线图则需要首先绘制电器位置图，在实际应用中电气接线图一般与电气原理图和电器位置图一起使用。国家标准局参照国际电工委员会（IEC）颁布的标准，制定了我国电气设备有关国家标准。有关的国家标准有 GB4728—1984《电气图用图形符号》、GB6988—1986《电气制图》、GB5094—1985《电气技术中的项目代号》和 GB7159—1987《电气技术中的文字符号制定通则》。2.电气工程制图图形符号和文字符号按照 GB4728—1984《电气图用图形符号》规定，电气图用图形符号是按照功能组合图的原则，由一般符号、符号要素或一般符号加限定符号组合成为特定的图...
