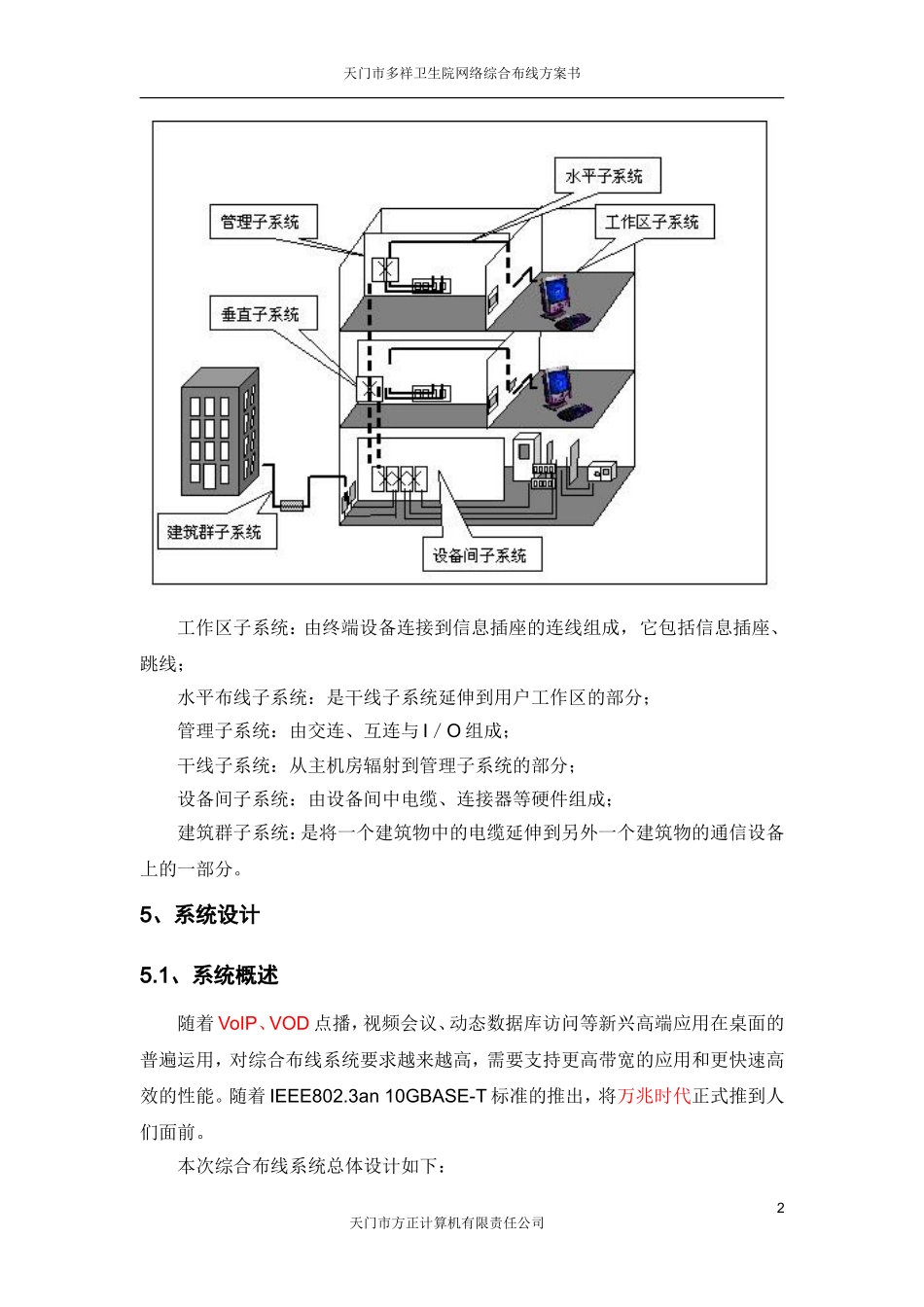

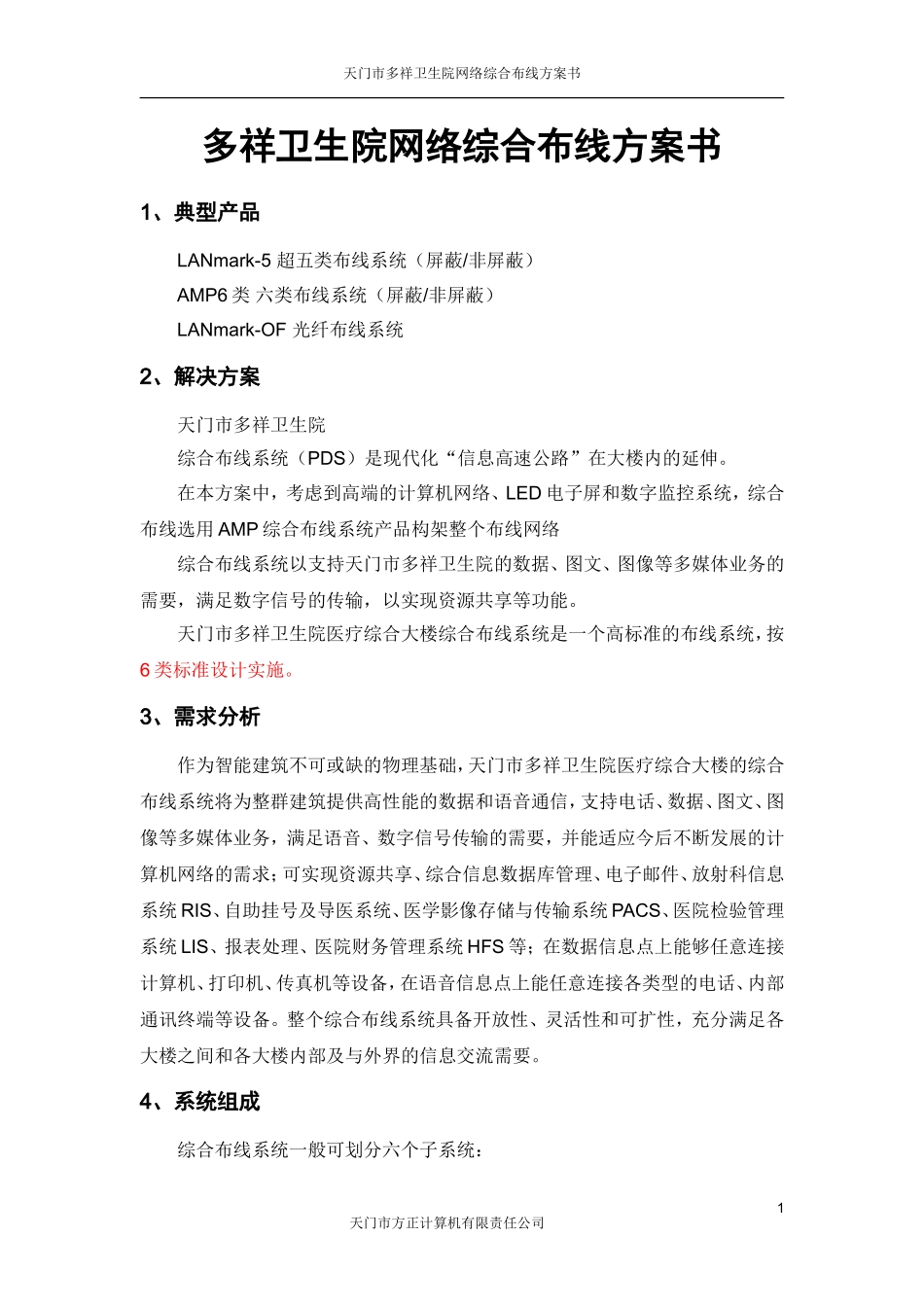

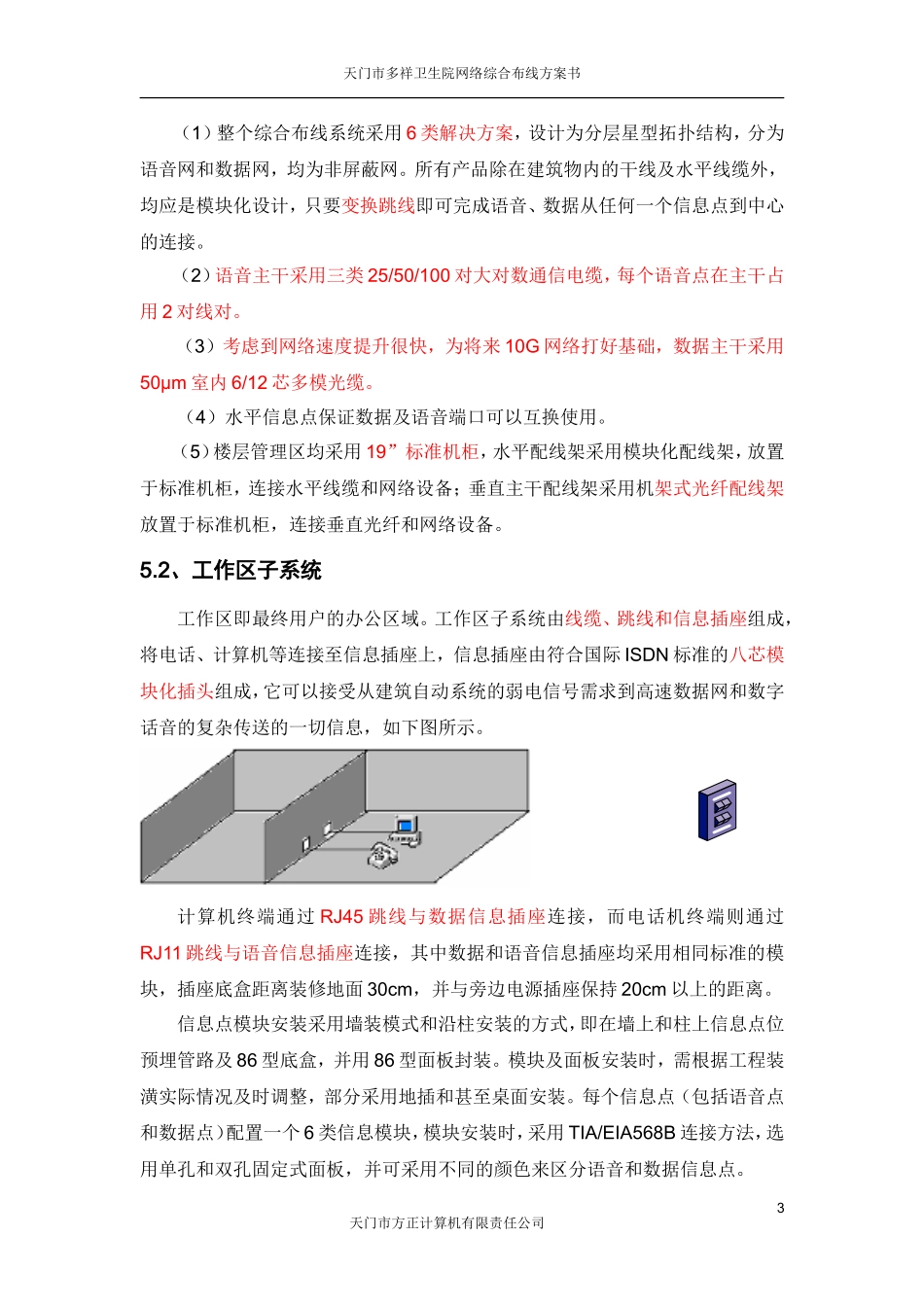

天门市多祥卫生院网络综合布线方案书多祥卫生院网络综合布线方案书1、典型产品LANmark-5超五类布线系统（屏蔽/非屏蔽）AMP6类六类布线系统（屏蔽/非屏蔽）LANmark-OF光纤布线系统2、解决方案天门市多祥卫生院综合布线系统（PDS）是现代化“信息高速公路”在大楼内的延伸。在本方案中，考虑到高端的计算机网络、LED电子屏和数字监控系统，综合布线选用AMP综合布线系统产品构架整个布线网络综合布线系统以支持天门市多祥卫生院的数据、图文、图像等多媒体业务的需要，满足数字信号的传输，以实现资源共享等功能。天门市多祥卫生院医疗综合大楼综合布线系统是一个高标准的布线系统，按6类标准设计实施。3、需求分析作为智能建筑不可或缺的物理基础，天门市多祥卫生院医疗综合大楼的综合布线系统将为整群建筑提供高性能的数据和语音通信，支持电话、数据、图文、图像等多媒体业务，满足语音、数字信号传输的需要，并能适应今后不断发展的计算机网络的需求；可实现资源共享、综合信息数据库管理、电子邮件、放射科信息系统RIS、自助挂号及导医系统、医学影像存储与传输系统PACS、医院检验管理系统LIS、报表处理、医院财务管理系统HFS等；在数据信息点上能够任意连接计算机、打印机、传真机等设备，在语音信息点上能任意连接各类型的电话、内部通讯终端等设备。整个综合布线系统具备开放性、灵活性和可扩性，充分满足各大楼之间和各大楼内部及与外界的信息交流需要。4、系统组成综合布线系统一般可划分六个子系统：1天门市方正计算机有限责任公司天门市多祥卫生院网络综合布线方案书工作区子系统：由终端设备连接到信息插座的连线组成，它包括信息插座、跳线；水平布线子系统：是干线子系统延伸到用户工作区的部分；管理子系统：由交连、互连与I／O组成；干线子系统：从主机房辐射到管理子系统的部分；设备间子系统：由设备间中电缆、连接器等硬件组成；建筑群子系统：是将一个建筑物中的电缆延伸到另外一个建筑物的通信设备上的一部分。5、系统设计5.1、系统概述随着VoIP、VOD点播，视频会议、动态数据库访问等新兴高端应用在桌面的普遍运用，对综合布线系统要求越来越高，需要支持更高带宽的应用和更快速高效的性能。随着IEEE802.3an10GBASE-T标准的推出，将万兆时代正式推到人们面前。本次综合布线系统总体设计如下：2天门市方正计算机有限责任公司天门市多祥卫生院网络综合布线方案书（1）整个综合布线系统采用6类解决方案，设计为分层星型拓扑结构，分为语音网和数据网，均为非屏蔽网。所有产品除在建筑物内的干线及水平线缆外，均应是模块化设计，只要变换跳线即可完成语音、数据从任何一个信息点到中心的连接。（2）语音主干采用三类25/50/100对大对数通信电缆，每个语音点在主干占用2对线对。（3）考虑到网络速度提升很快，为将来10G网络打好基础，数据主干采用50μm室内6/12芯多模光缆。（4）水平信息点保证数据及语音端口可以互换使用。（5）楼层管理区均采用19”标准机柜，水平配线架采用模块化配线架，放置于标准机柜，连接水平线缆和网络设备；垂直主干配线架采用机架式光纤配线架放置于标准机柜，连接垂直光纤和网络设备。5.2、工作区子系统工作区即最终用户的办公区域。工作区子系统由线缆、跳线和信息插座组成，将电话、计算机等连接至信息插座上，信息插座由符合国际ISDN标准的八芯模块化插头组成，它可以接受从建筑自动系统的弱电信号需求到高速数据网和数字话音的复杂传送的一切信息，如下图所示。计算机终端通过RJ45跳线与数据信息插座连接，而电话机终端则通过RJ11跳线与语音信息插座连接，其中数据和语音信息插座均采用相同标准的模块，插座底盒距离装修地面30cm，并与旁边电源插座保持20cm以上的距离。信息点模块安装采用墙装模式和沿柱安装的方式，即在墙上和柱上信息点位预埋管路及86型底盒，并用86型面板封装。模块及面板安装时，需根据工程装潢实际情况及时调整，部分采用地插和甚至桌面安装。每个信息点（包括语音点和数据点）配置一个6类信息模块，模块安装时，采用TIA/EIA568B连接方法，选用单孔和双孔固定式面板，并可采用不同的颜色来区分语音和数据信息...
