二次泵系统与一次泵变流量系统优缺点、设计要点及控制逻辑VIP专享

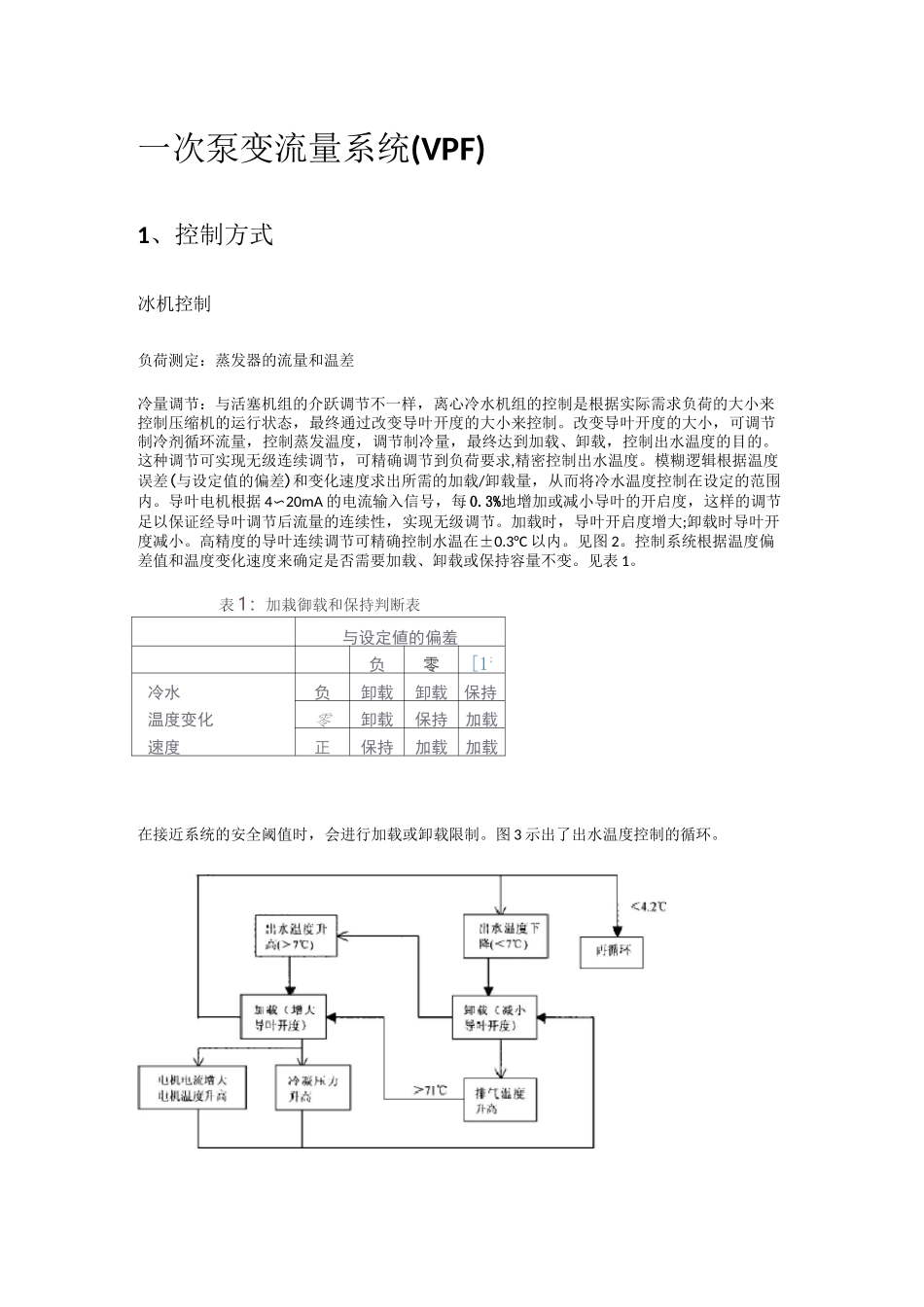

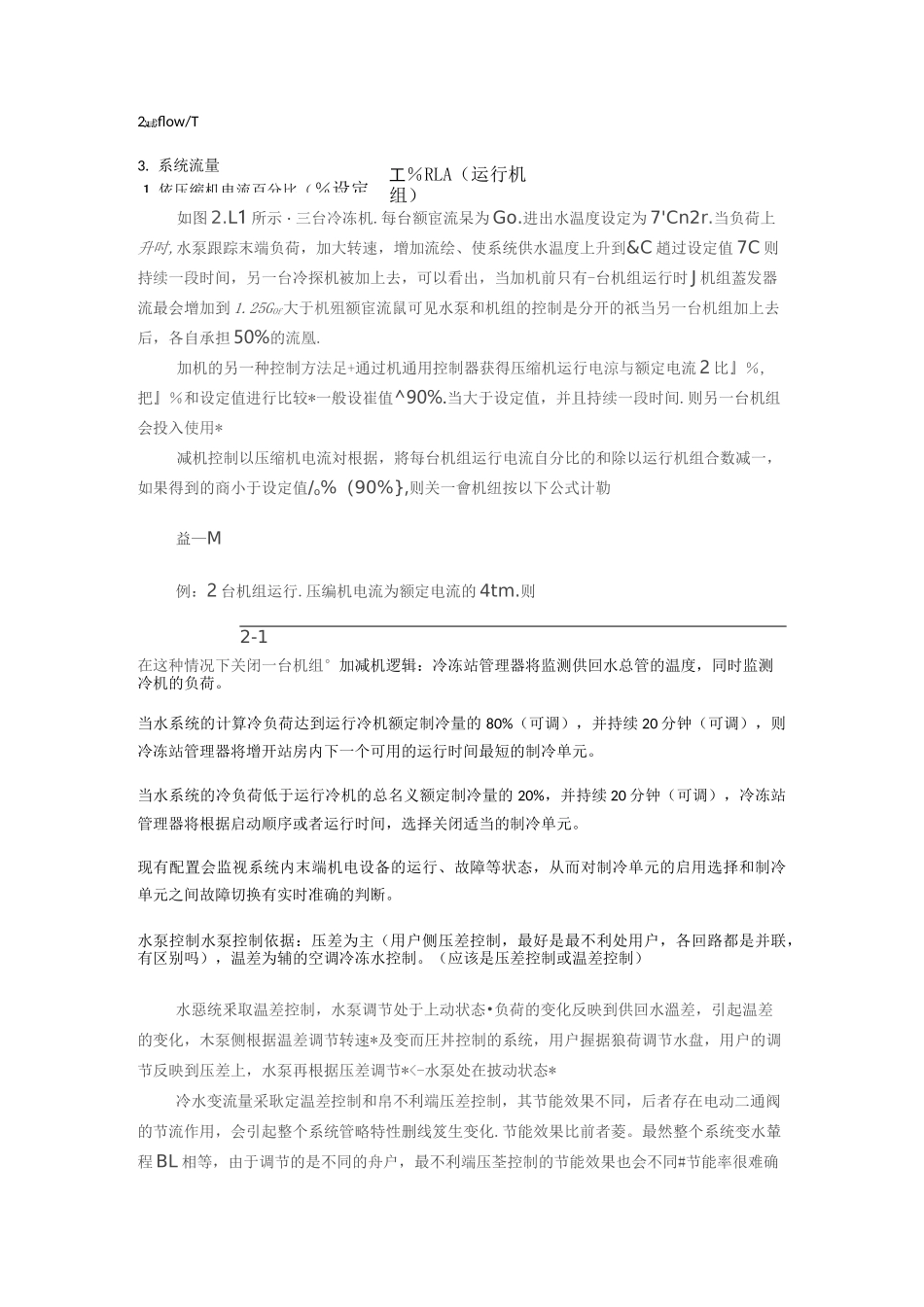

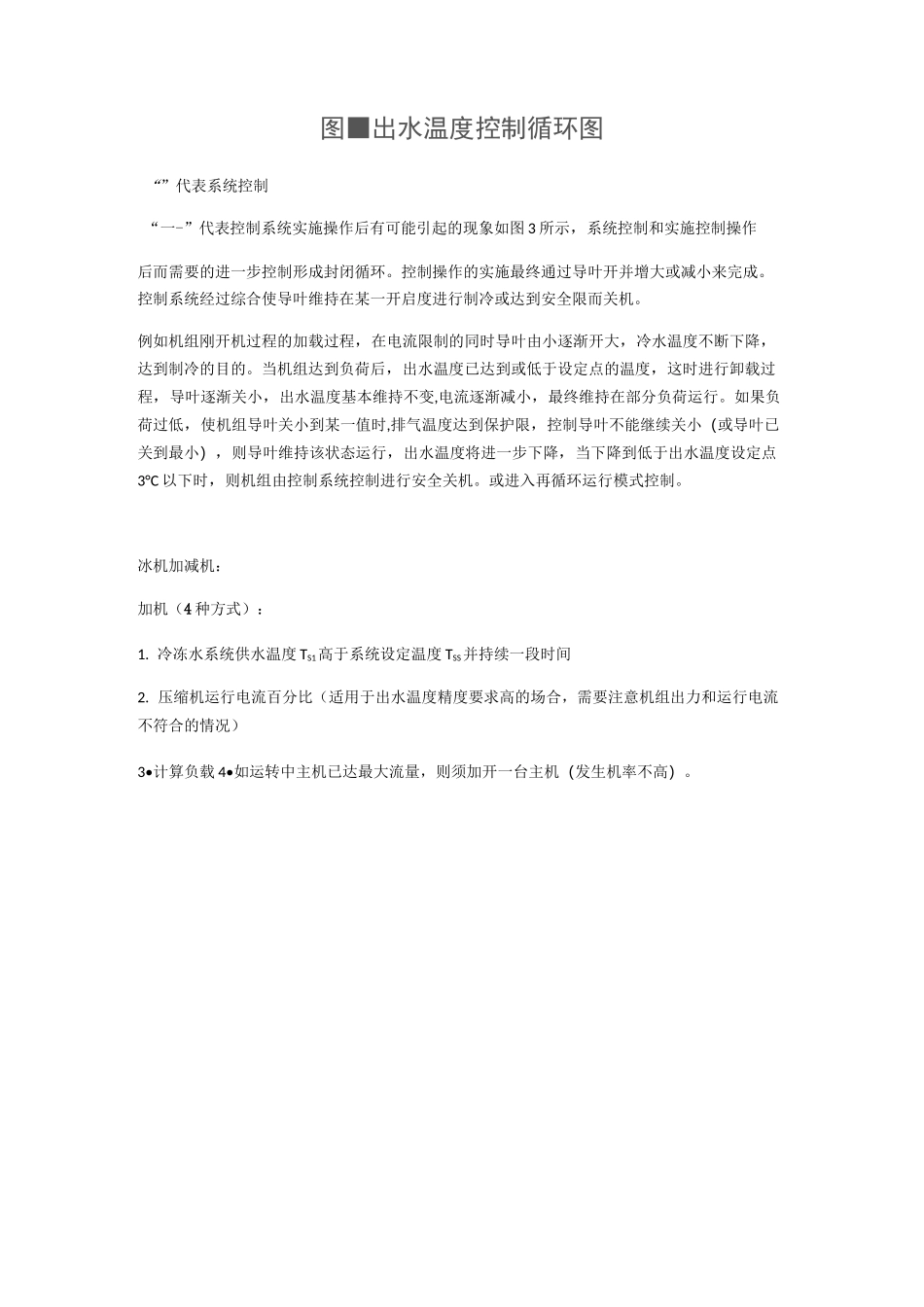

一次泵变流量系统(VPF)1、控制方式冰机控制负荷测定：蒸发器的流量和温差冷量调节：与活塞机组的介跃调节不一样，离心冷水机组的控制是根据实际需求负荷的大小来控制压缩机的运行状态，最终通过改变导叶开度的大小来控制。改变导叶开度的大小，可调节制冷剂循环流量，控制蒸发温度，调节制冷量，最终达到加载、卸载，控制出水温度的目的。这种调节可实现无级连续调节，可精确调节到负荷要求,精密控制出水温度。模糊逻辑根据温度误差(与设定值的偏差)和变化速度求出所需的加载/卸载量，从而将冷水温度控制在设定的范围内。导叶电机根据 4〜20mA 的电流输入信号，每 0.3%地增加或减小导叶的开启度，这样的调节足以保证经导叶调节后流量的连续性，实现无级调节。加载时，导叶开启度增大;卸载时导叶开度减小。高精度的导叶连续调节可精确控制水温在±0.3°C 以内。见图 2。控制系统根据温度偏差值和温度变化速度来确定是否需要加载、卸载或保持容量不变。见表 1。表 1：加栽御载和保持判断表与设定値的偏羞负零[1;冷水负卸载卸载保持温度变化零卸载保持加载速度正保持加载加载在接近系统的安全阈值时，会进行加载或卸载限制。图 3 示出了出水温度控制的循环。图■出水温度控制循环图“”代表系统控制“一-”代表控制系统实施操作后有可能引起的现象如图 3 所示，系统控制和实施控制操作后而需要的进一步控制形成封闭循环。控制操作的实施最终通过导叶开并增大或减小来完成。控制系统经过综合使导叶维持在某一开启度进行制冷或达到安全限而关机。例如机组刚开机过程的加载过程，在电流限制的同时导叶由小逐渐开大，冷水温度不断下降，达到制冷的目的。当机组达到负荷后，出水温度已达到或低于设定点的温度，这时进行卸载过程，导叶逐渐关小，出水温度基本维持不变,电流逐渐减小，最终维持在部分负荷运行。如果负荷过低，使机组导叶关小到某一值时,排气温度达到保护限，控制导叶不能继续关小（或导叶已关到最小），则导叶维持该状态运行，出水温度将进一步下降，当下降到低于出水温度设定点3°C 以下时，则机组由控制系统控制进行安全关机。或进入再循环运行模式控制。冰机加减机：加机（4 种方式）：1. 冷冻水系统供水温度 TS1高于系统设定温度 TSS并持续一段时间2. 压缩机运行电流百分比（适用于出水温度精度要求高的场合，需要注意机组出力和运行电流不符合的情况）3•计算负载 4•如运转中主机已达最大流量，则须加开一台主机（发...
