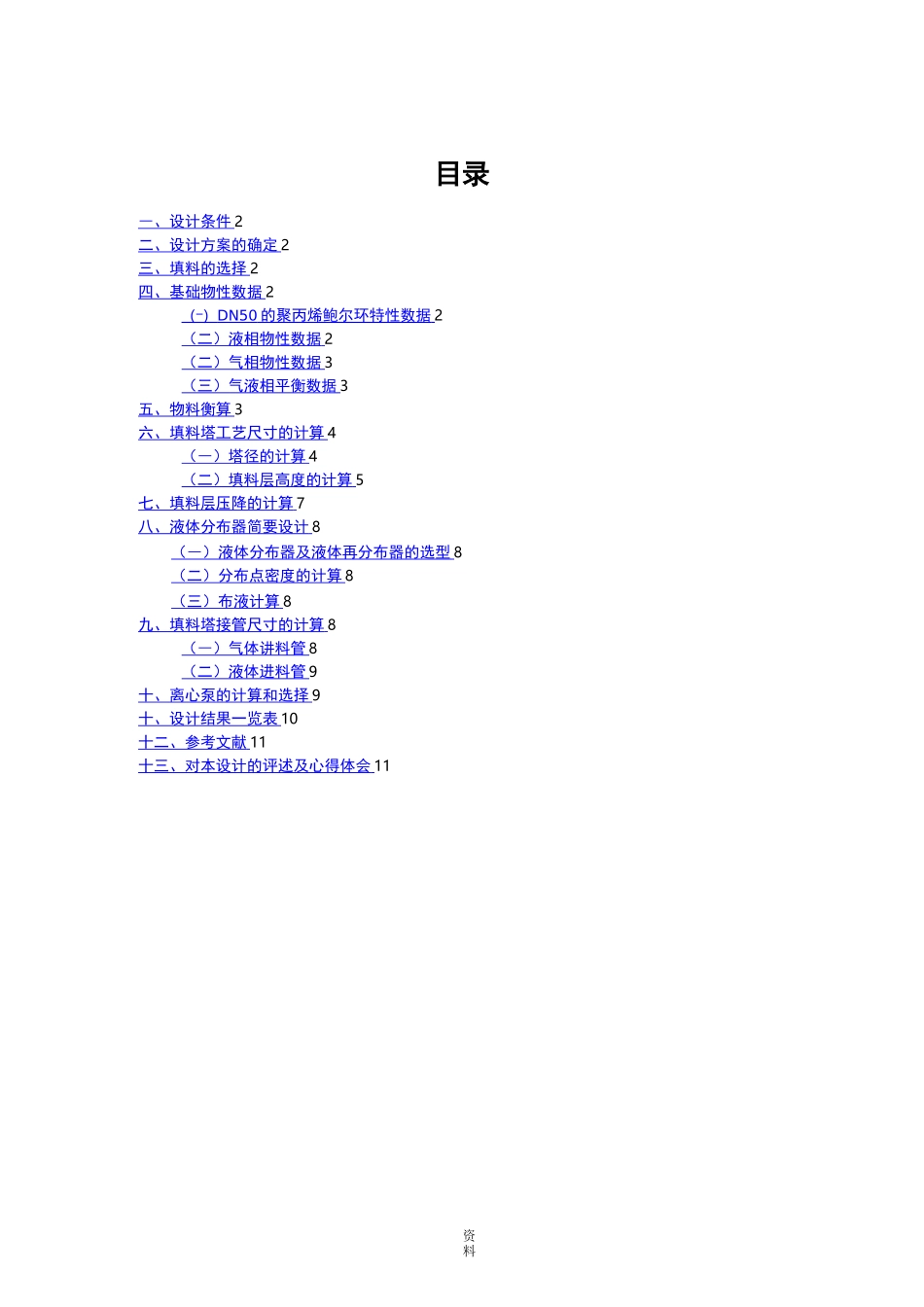

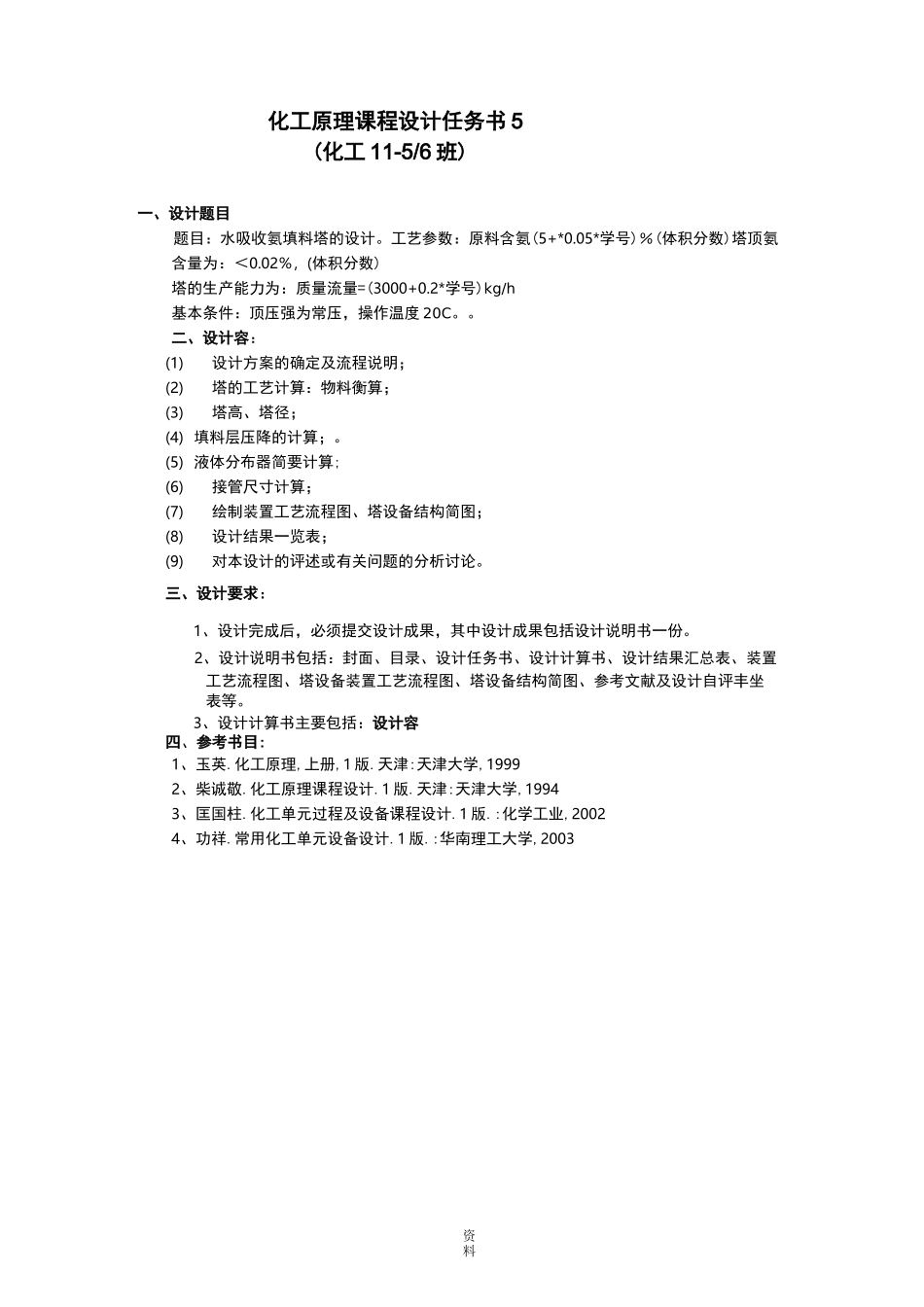

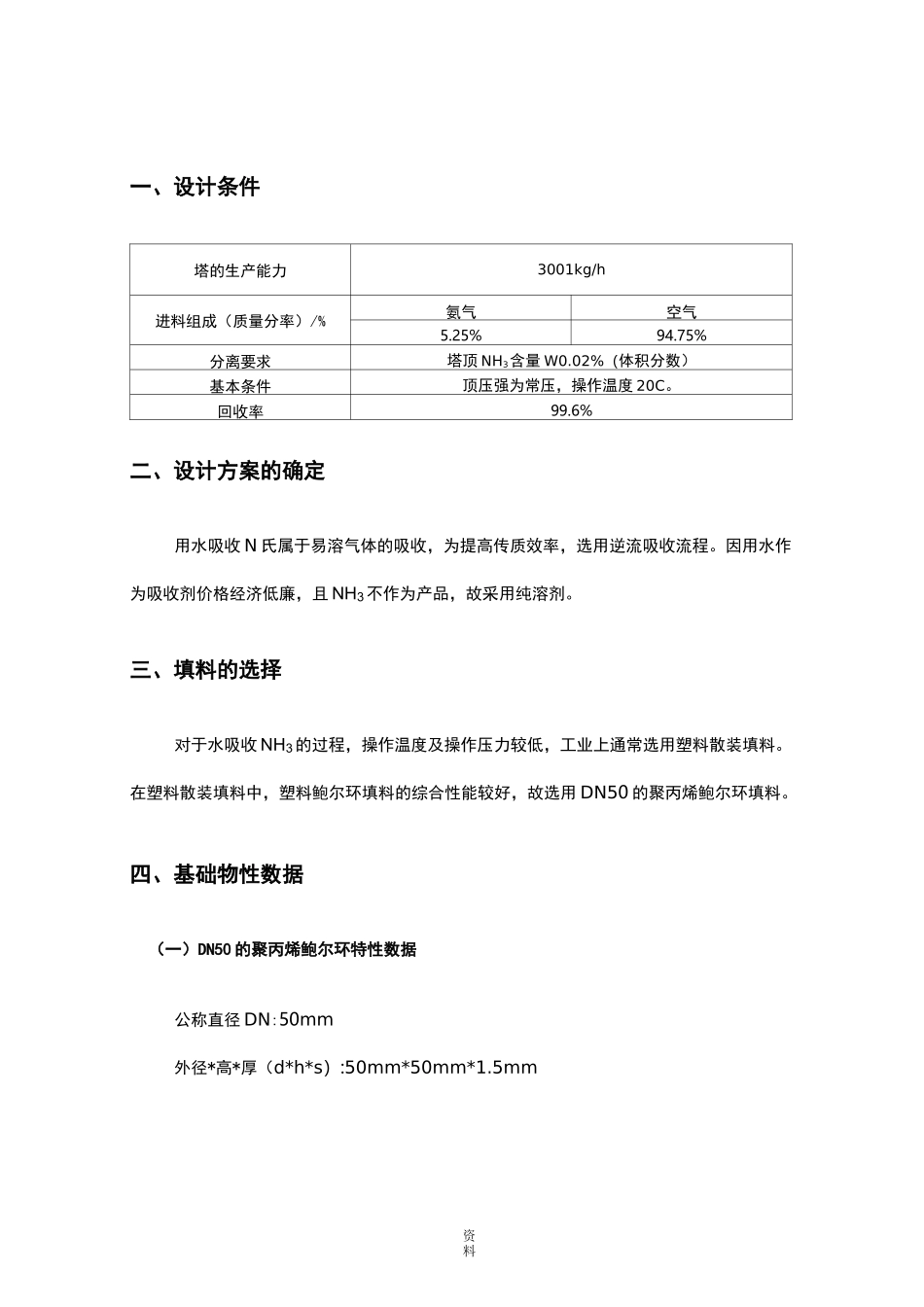

资料目录― 、设计条件 2二、设计方案的确定 2三、填料的选择 2四、基础物性数据 2(―) DN50 的聚丙烯鲍尔环特性数据 2(二)液相物性数据 2(二)气相物性数据 3(三)气液相平衡数据 3五、物料衡算 3六、填料塔工艺尺寸的计算 4(―)塔径的计算 4(二)填料层高度的计算 5七、填料层压降的计算 7八、液体分布器简要设计 8(―)液体分布器及液体再分布器的选型 8(二)分布点密度的计算 8(三)布液计算 8九、填料塔接管尺寸的计算 8(―)气体讲料管 8(二)液体进料管 9十、离心泵的计算和选择 9十、设计结果一览表 10十二、参考文献 11十三、对本设计的评述及心得体会 11资料化工原理课程设计任务书 5(化工 11-5/6 班)一、设计题目题目:水吸收氨填料塔的设计。工艺参数:原料含氨(5+*0.05*学号)%(体积分数)塔顶氨含量为:<0.02%,(体积分数)塔的生产能力为:质量流量=(3000+0.2*学号)kg/h基本条件:顶压强为常压,操作温度 20C。。二、设计容:(1)设计方案的确定及流程说明;(2)塔的工艺计算:物料衡算;(3)塔高、塔径;(4) 填料层压降的计算;。(5) 液体分布器简要计算;(6)接管尺寸计算;(7)绘制装置工艺流程图、塔设备结构简图;(8)设计结果一览表;(9)对本设计的评述或有关问题的分析讨论。三、设计要求:1、设计完成后,必须提交设计成果,其中设计成果包括设计说明书一份。2、设计说明书包括:封面、目录、设计任务书、设计计算书、设计结果汇总表、装置工艺流程图、塔设备装置工艺流程图、塔设备结构简图、参考文献及设计自评丰坐表等。3、设计计算书主要包括:设计容四、参考书目:1、玉英.化工原理,上册,1 版.天津:天津大学,19992、柴诚敬.化工原理课程设计.1 版.天津:天津大学,19943、匡国柱.化工单元过程及设备课程设计.1 版.:化学工业,20024、功祥.常用化工单元设备设计.1 版.:华南理工大学,2003资料一、设计条件塔的生产能力3001kg/h进料组成(质量分率)/%氨气空气5.25%94.75%分离要求塔顶 NH3含量 W0.02%(体积分数)基本条件顶压强为常压,操作温度 20C。回收率99.6%二、设计方案的确定用水吸收 N 氏属于易溶气体的吸收,为提高传质效率,选用逆流吸收流程。因用水作为吸收剂价格经济低廉,且 NH3不作为产品,故采用纯溶剂。三、填料的选择对于水吸收 NH3的过程,操作温度及操作压力较低,工业上通常选用塑料散装填料。在塑料散装填料中,塑料鲍尔环填料的综合性能较好,故...
