回风天井施工组织设计..

回风天井施工组织设计.._第1页
1/13
回风天井施工组织设计.._第2页
2/13
回风天井施工组织设计.._第3页
3/13

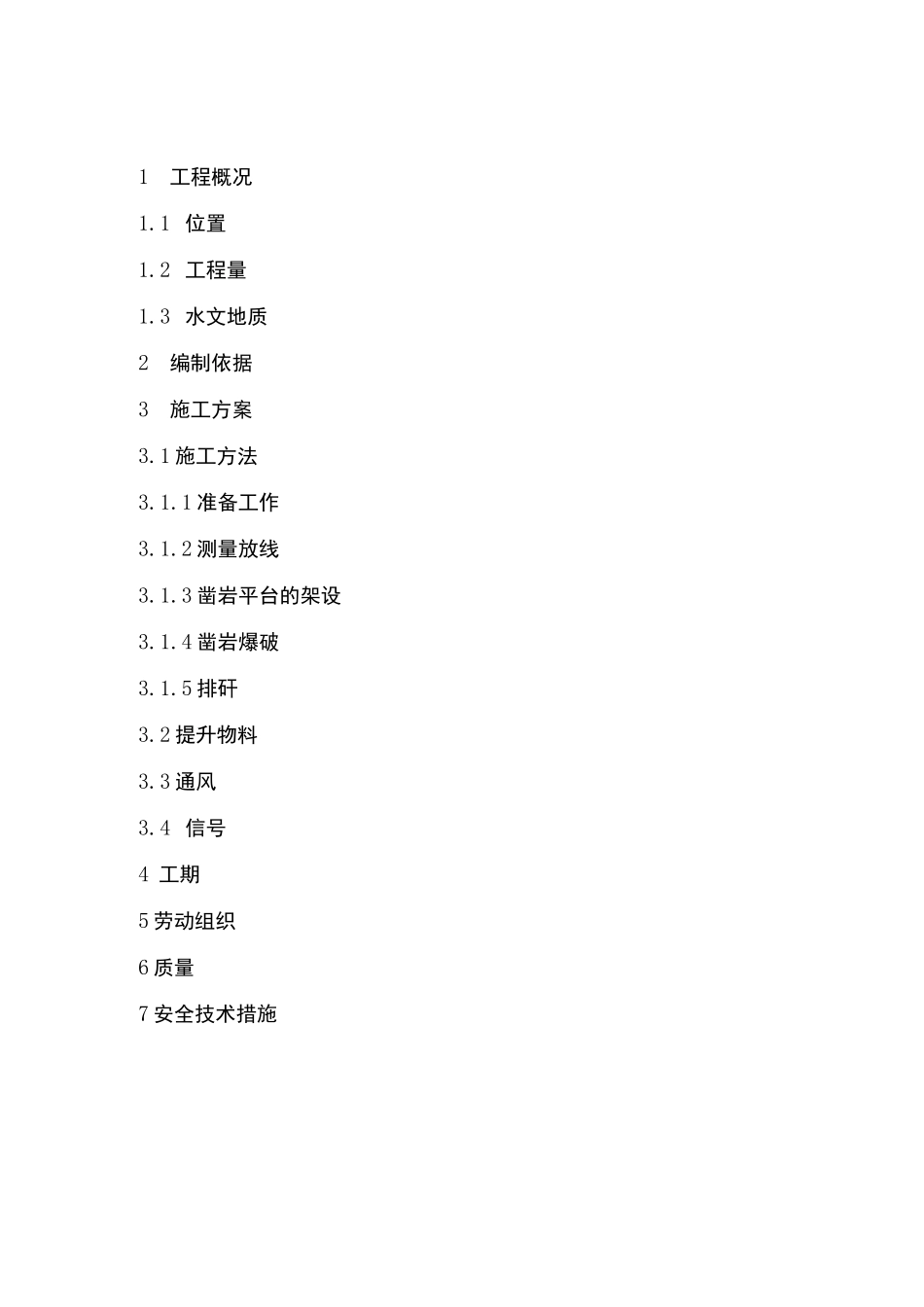

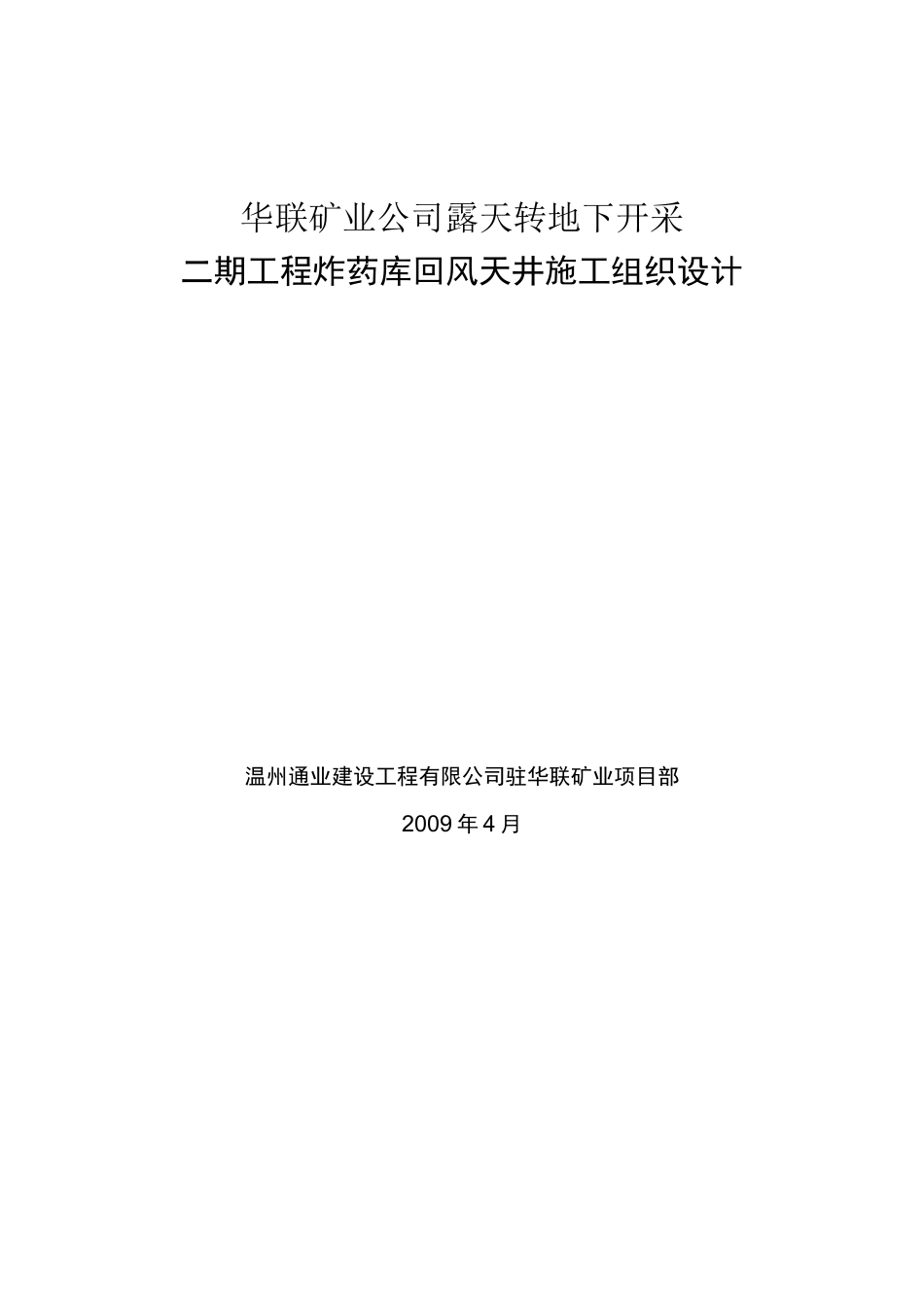

华联矿业公司露天转地下开采二期工程炸药库回风天井施工组织设计温州通业建设工程有限公司驻华联矿业项目部2009 年 4 月华联矿业公司露天转地下开采二期开拓工程回风天井施工组织设计说明书会签表批准建设方安全技术审核编制:1工程概况1.1 位置1.2 工程量1.3 水文地质2编制依据3施工方案3.1 施工方法3.1.1 准备工作3.1.2 测量放线3.1.3 凿岩平台的架设3.1.4 凿岩爆破3.1.5 排矸3.2 提升物料3.3 通风3.4 信号4 工期5 劳动组织6 质量7 安全技术措施回风天井(溜井)施工组织设计1、工程概况1.1、位置+40 米回风巷---10 米水平炸药库回风巷,回风天溜井井中心坐标:x=83932.110,y=29069.1931.2、工程量回风天井:规格:圆形,0=2.0m,掘进断面:3.14 卅长度 50 米岩量:157.00m3o安全硐室:3 个,岩量:8X3=24m31.3、水文地质回风天井的岩石与+40m 和-10m 回风巷岩石相同,主要以角闪片岩、斜长角闪岩为主,局部有裂隙,岩石稳定性较差。但裂隙水量较小,小于 5 立方米/小时。2、编制依据编制依据:施工合同,华联矿业二期施工组织设计,建井工程手册,工程水文地质资料,有关验收规范,质量标准,金属非金属矿山安全规程等。3、施工方案由于回风天井长度较长,为保证施工安全和加快施工进度,采取普通天井木垛法掘进(反掘)和正掘相结合的施工方法。正掘 20m,反掘30mo 为保证安全,反掘高度每 10 米,在井壁旁开凿一安全硐室,以存放凿岩机及其它工具和材料。方木 150*180,背板为 50mm 木板,梯子平台 50mm 木板,盖板为80mm 木板或 100*120 方木。3.1、施工方法:3.1.1、准备工作反掘掘井前,从一 10m 水平炸药库联通巷把风水管等设施接到该井施工位置,并做好通风机和风筒及运输道轨的敷设工作。准备好方木、木板、梯子、凿岩机及圆钢等,安好慢动小绞车、导轮。正掘掘井前,从+40m 水平回风大巷将风水管路,运输铁路,通风机和通风布及照明设施敷设到回风天井附近。将+40m 回风天井位置的巷道顶部位置适当加高。根据巷道的规格设计临时小井架,并完成加工制作,用 S=8mm 的钢板加工 0.3m3 的小吊桶两个。勾头用原中央风井竖井施工时的勾头。井架安装前,根据测量放线位置及井架腿的跨度确定井架基础的位置,在每个井架基础位置预埋 深 度 0.8m^=32mm 的 圆 钢 三 根 , 并 灌 浆 。 圆 钢 上 部 焊 接8=14mm 钢板,钢板规格 300mmX300mm。临时小井架安装时要找正找平,天...
