隧道施工供电与照明安全专项施工方案VIP专享

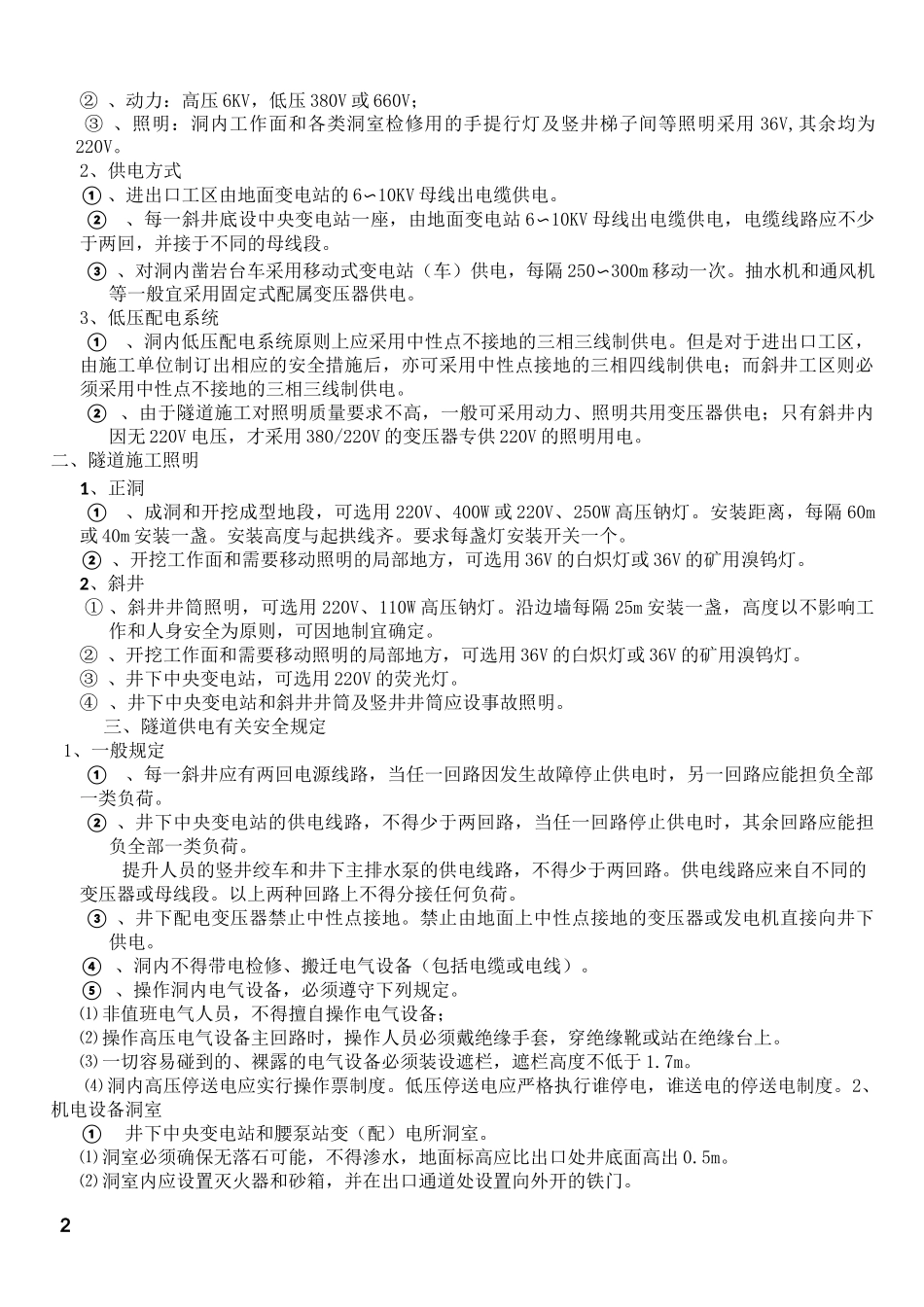

中铁建1>十局贵广路项团四贵广铁路 GGTJ-11 标段隧道施工供电与照明专项方案隧道施工供电与照明、供电电压和供电方式1、供电电压①、洞内采用 6〜10KV 高压供电。各级供电电压:2② 、动力：高压 6KV，低压 380V 或 660V；③ 、照明：洞内工作面和各类洞室检修用的手提行灯及竖井梯子间等照明采用 36V,其余均为220V。2、供电方式①、进出口工区由地面变电站的 6〜10KV 母线出电缆供电。②、每一斜井底设中央变电站一座，由地面变电站 6〜10KV 母线出电缆供电，电缆线路应不少于两回，并接于不同的母线段。③ 、对洞内凿岩台车采用移动式变电站（车）供电，每隔 250〜300m 移动一次。抽水机和通风机等一般宜采用固定式配属变压器供电。3、低压配电系统①、洞内低压配电系统原则上应采用中性点不接地的三相三线制供电。但是对于进出口工区，由施工单位制订出相应的安全措施后，亦可采用中性点接地的三相四线制供电；而斜井工区则必须采用中性点不接地的三相三线制供电。② 、由于隧道施工对照明质量要求不高，一般可采用动力、照明共用变压器供电；只有斜井内因无 220V 电压，才采用 380/220V 的变压器专供 220V 的照明用电。二、隧道施工照明1、正洞①、成洞和开挖成型地段，可选用 220V、400W 或 220V、250W 高压钠灯。安装距离，每隔 60m或 40m 安装一盏。安装高度与起拱线齐。要求每盏灯安装开关一个。② 、开挖工作面和需要移动照明的局部地方，可选用 36V 的白炽灯或 36V 的矿用溴钨灯。2、斜井① 、斜井井筒照明，可选用 220V、110W 高压钠灯。沿边墙每隔 25m 安装一盏，高度以不影响工作和人身安全为原则，可因地制宜确定。② 、开挖工作面和需要移动照明的局部地方，可选用 36V 的白炽灯或 36V 的矿用溴钨灯。③ 、井下中央变电站，可选用 220V 的荧光灯。④ 、井下中央变电站和斜井井筒及竖井井筒应设事故照明。三、隧道供电有关安全规定1、一般规定①、每一斜井应有两回电源线路，当任一回路因发生故障停止供电时，另一回路应能担负全部一类负荷。② 、井下中央变电站的供电线路，不得少于两回路，当任一回路停止供电时，其余回路应能担负全部一类负荷。提升人员的竖井绞车和井下主排水泵的供电线路，不得少于两回路。供电线路应来自不同的变压器或母线段。以上两种回路上不得分接任何负荷。③ 、井下配电变压器禁止中性点接地。禁止由地面上中性点接地的变压器或发电机直接向井下供...
