破碎机800kw(预破碎)单机调试方案讲解

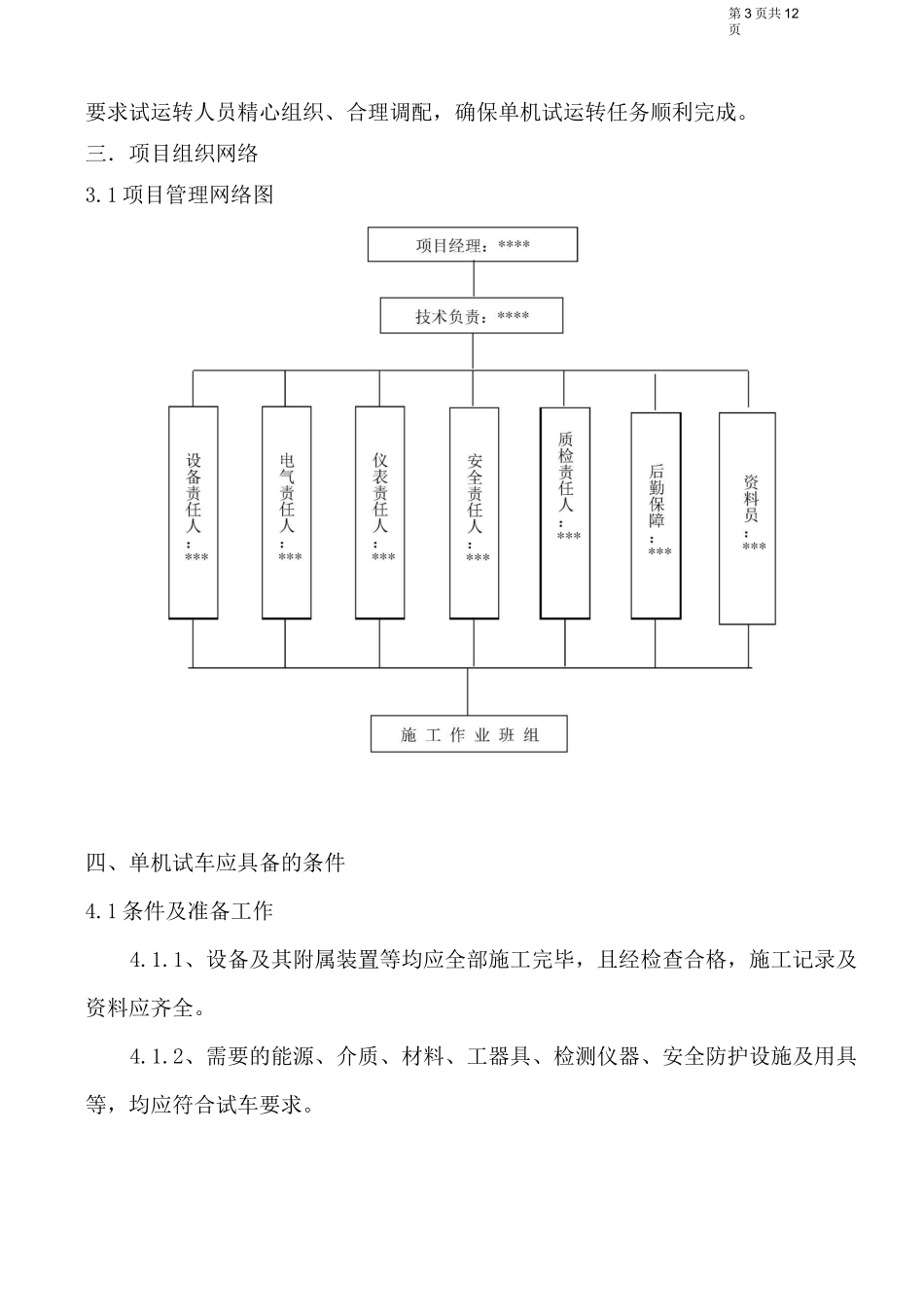

第 1 页共 12页一、编制依据和说明 21.1 编制依据 2二、工程概况 22.1 概述 22.2 单机试运转概况 2三、项目组织网络 33.1 项目管理网络图-3四、单机试运转应具备的条件 44.1 条件及准备工作-44.2 单机试车电气专业应具备的条件-4五、单机试运转的目的和工作内容 55.1 单机试运转的目的 55.2 单机试运转时间及介质 55.3 机器试运转过程中的工作内容 55.4 单机试车的紧急避险及处理措施 65.5 单机试运转后应做的工作 7六、单机试运转领导小组 7七、安全文明施工 87.1 安全文明施工措施 87.2 单机试运转专项安全环保措施 9八、劳动力需用计划表 108.1 劳动力计划表 111.1.机械设备安装工程施工及验收通用规GB50231-2009)1.1.第 2 页共 12页破碎、粉磨设备安装工程施工及验收规GB50276-2010)1.1.电气装置安装工程旋转电机施工及验收规范》(GB50170-1.1.电气装置安装工程电气设备交接试验标准》(GB50150-GB50194-93)一、编制依据1.1 编制依据1.1.1 安装工程合同。1.1.2 工艺、设备及电气、仪表安装工程施工图及设计文件。1.1.3 设备生产厂家随机附带的有关安装资料、使用手册和技术文件1.1.8《建筑工程施工现场供用电安全技术规范》二、工程概况2.1.概述2.1.1 工程名称：****安装工程2.1.2 建设单位：*****公司2.1.3 设计单位：******2.1.4 监理单位：*******公司2.1.5 设备制造商：*****公司2.1.6 建设地点：*****2.2 单机试运转概况：本次计划进行单机调试的设备：备煤系统内预破碎的 2 台可逆反击锤式破碎机分别为：PFCK1820II 破碎机，出厂编号：20140932；PFCK1412 破碎机，出厂编号：20140933，附属电动机 Y355M-6800KW10KV。电动机调试及单机试运转由施工单位组织实施、建设单位总协调、监理工程师进行监督检验和评价。设备制造厂家视设备具体情况，派技术人员现场指导。第 3 页共 12页要求试运转人员精心组织、合理调配，确保单机试运转任务顺利完成。三．项目组织网络3.1 项目管理网络图四、单机试车应具备的条件4.1 条件及准备工作4.1.1、设备及其附属装置等均应全部施工完毕，且经检查合格，施工记录及资料应齐全。4.1.2、需要的能源、介质、材料、工器具、检测仪器、安全防护设施及用具等，均应符合试车要求。第 4 页共 12页4.1.3、与试运转工作介质、电等能源符合要求，电气、仪表控制系统施工完成且检查合格。4.1.4、现场环境清洁，符合机器试运转要求。4.4.5、破碎机的...
