智慧水利科学灌溉自动化滴灌系统技术方案

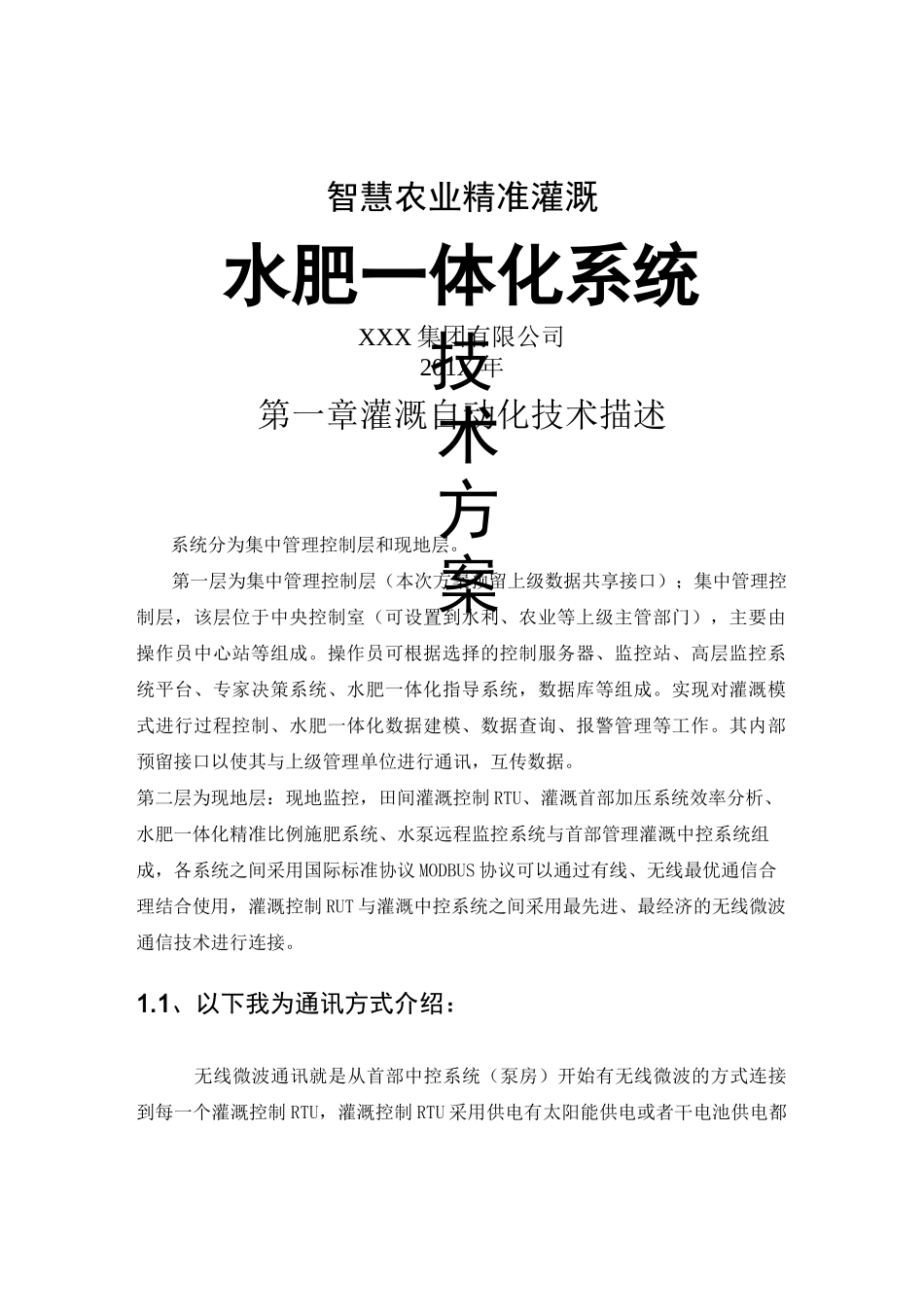

智慧水利科学灌溉自动化滴灌系统技术方案_第1页
1/24

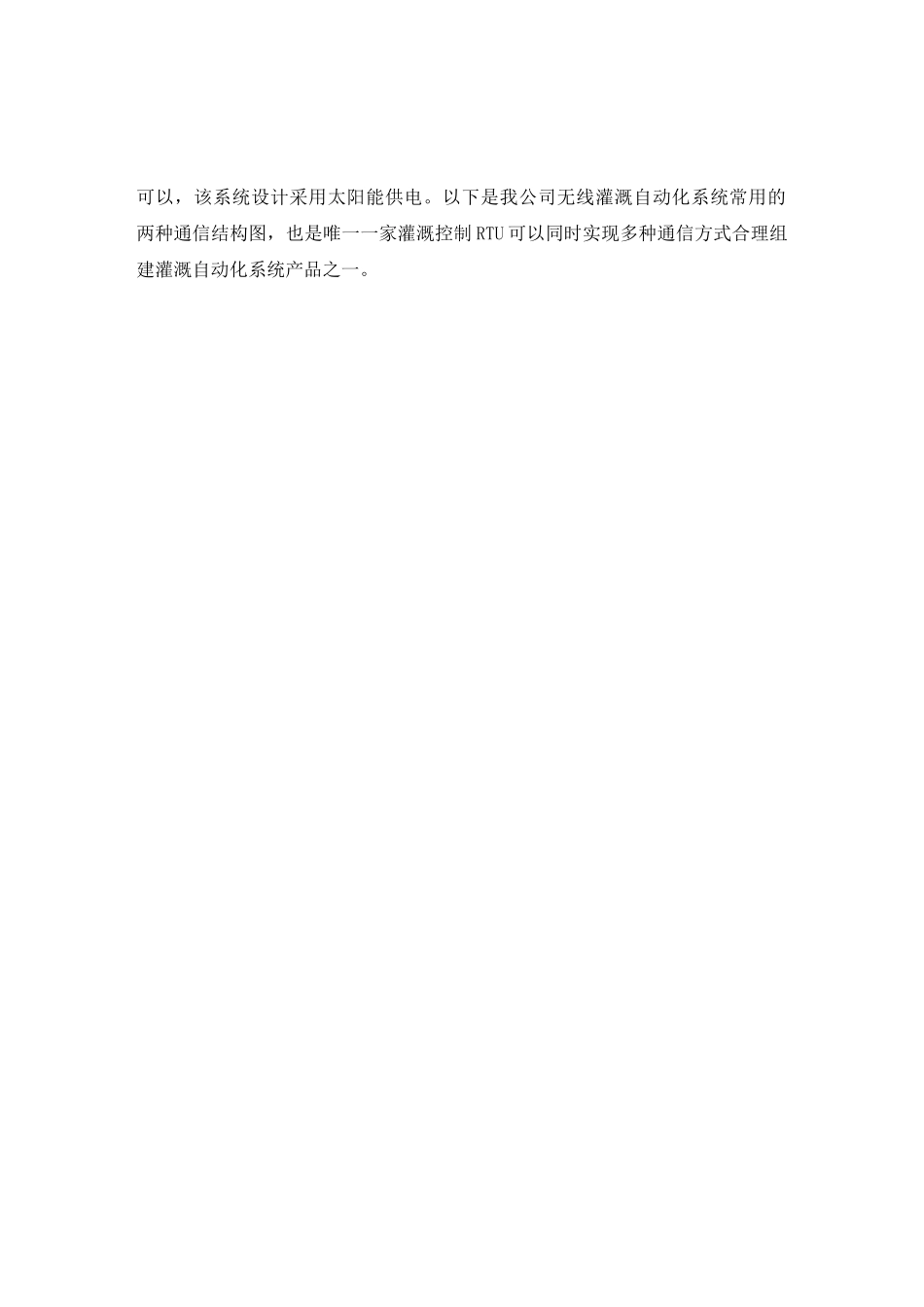

智慧水利科学灌溉自动化滴灌系统技术方案_第2页
2/24
智慧水利科学灌溉自动化滴灌系统技术方案_第3页
3/24
技术方案智慧农业精准灌溉水肥一体化系统XXX 集团有限公司201X 年第一章灌溉自动化技术描述系统分为集中管理控制层和现地层。第一层为集中管理控制层(本次方案预留上级数据共享接口);集中管理控制层,该层位于中央控制室(可设置到水利、农业等上级主管部门),主要由操作员中心站等组成。操作员可根据选择的控制服务器、监控站、高层监控系统平台、专家决策系统、水肥一体化指导系统,数据库等组成。实现对灌溉模式进行过程控制、水肥一体化数据建模、数据查询、报警管理等工作。其内部预留接口以使其与上级管理单位进行通讯,互传数据。第二层为现地层:现地监控,田间灌溉控制 RTU、灌溉首部加压系统效率分析、水肥一体化精准比例施肥系统、水泵远程监控系统与首部管理灌溉中控系统组成,各系统之间采用国际标准协议 MODBUS 协议可以通过有线、无线最优通信合理结合使用,灌溉控制 RUT 与灌溉中控系统之间采用最先进、最经济的无线微波通信技术进行连接。1.1、以下我为通讯方式介绍:无线微波通讯就是从首部中控系统(泵房)开始有无线微波的方式连接到每一个灌溉控制 RTU,灌溉控制 RTU 采用供电有太阳能供电或者干电池供电都可以,该系统设计采用太阳能供电。以下是我公司无线灌溉自动化系统常用的两种通信结构图,也是唯一一家灌溉控制 RTU 可以同时实现多种通信方式合理组建灌溉自动化系统产品之一。高层管理平台高层管理平台_1小型面积灌溉系统的系统(图一)(最远 RTU 到中心距离在 500 米以内)摄像气象风速传感温度传感器雨量传感器数虫器湿度传感器首部运行监GSM/GPRS 模块数据采集首部运行监Interne施肥施肥路由交换灌溉监控中万亩监控1・2 无线微波通信的优点:1、安装比较随意;2、没有线缆的维护和安装费运;3、开放性的系统,便于理解;4、太阳能供电,绿色环保;5、没有通信费;无线微波的缺点:1、传输距离有限;2、安装位置只能在规定的区域内活动;1. 3监控中心级和灌溉首部中控级,参见下图:第二章主要设备技术参数2. 1 灌溉首部中控2.1.1 型号产品型号:CHJBT-ICCV3.02.1.2 主要功能■制定、调整所属各系统的灌溉计划。■控制所管辖的所有设备。■接收所属首部控制中心上传的各类信息。■禁止、允许所属首部控制中心的所有操作。■向地块承包户发送开阀、关阀指令。■土壤商情采集,以及根据土壤商情自动继续灌溉。2.1.3 系统组成工业触摸屏、首部通信服务器、灌溉中控操作软件。工业触摸屏特点...
