建筑行业通用检测方案VIP专享

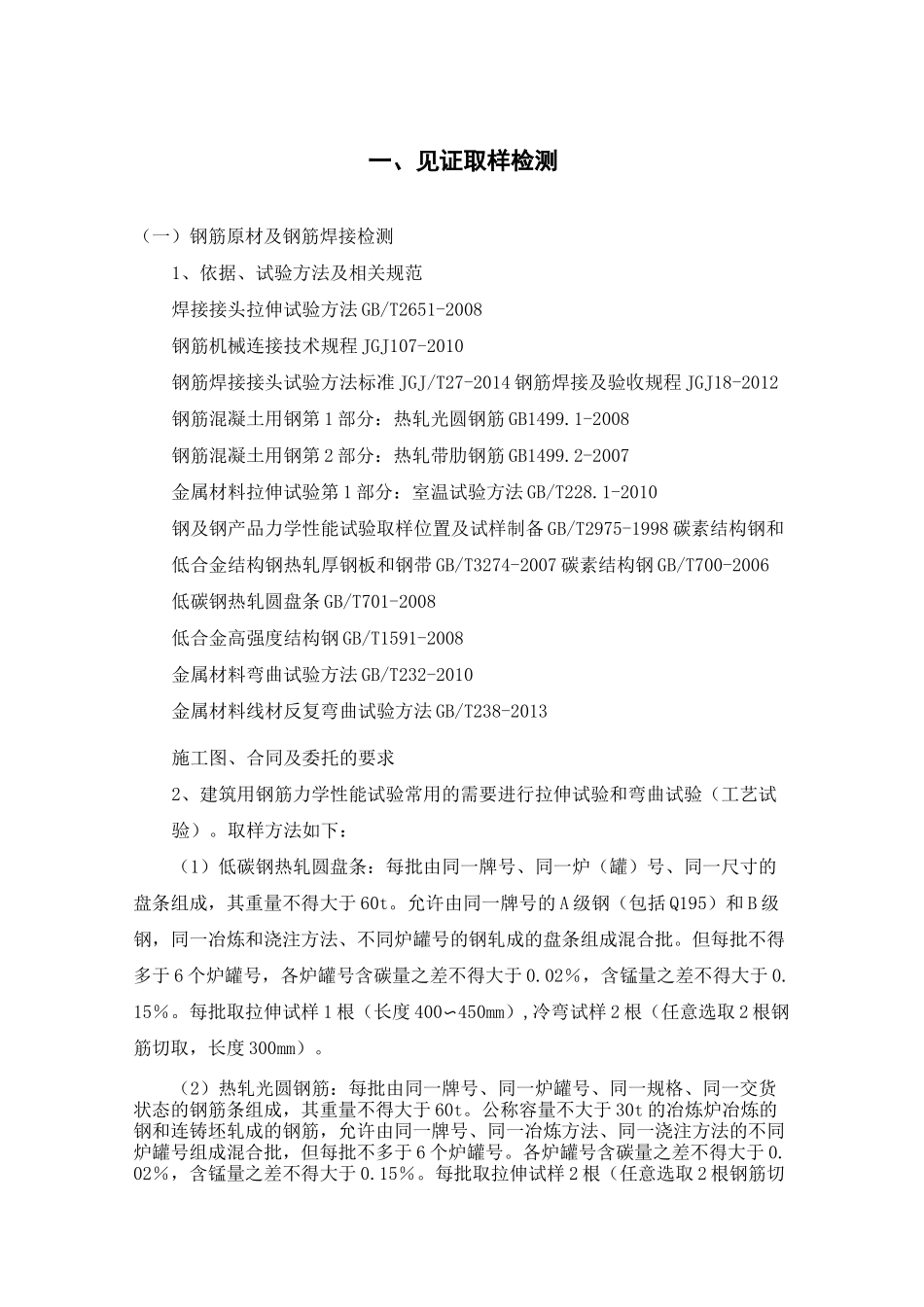

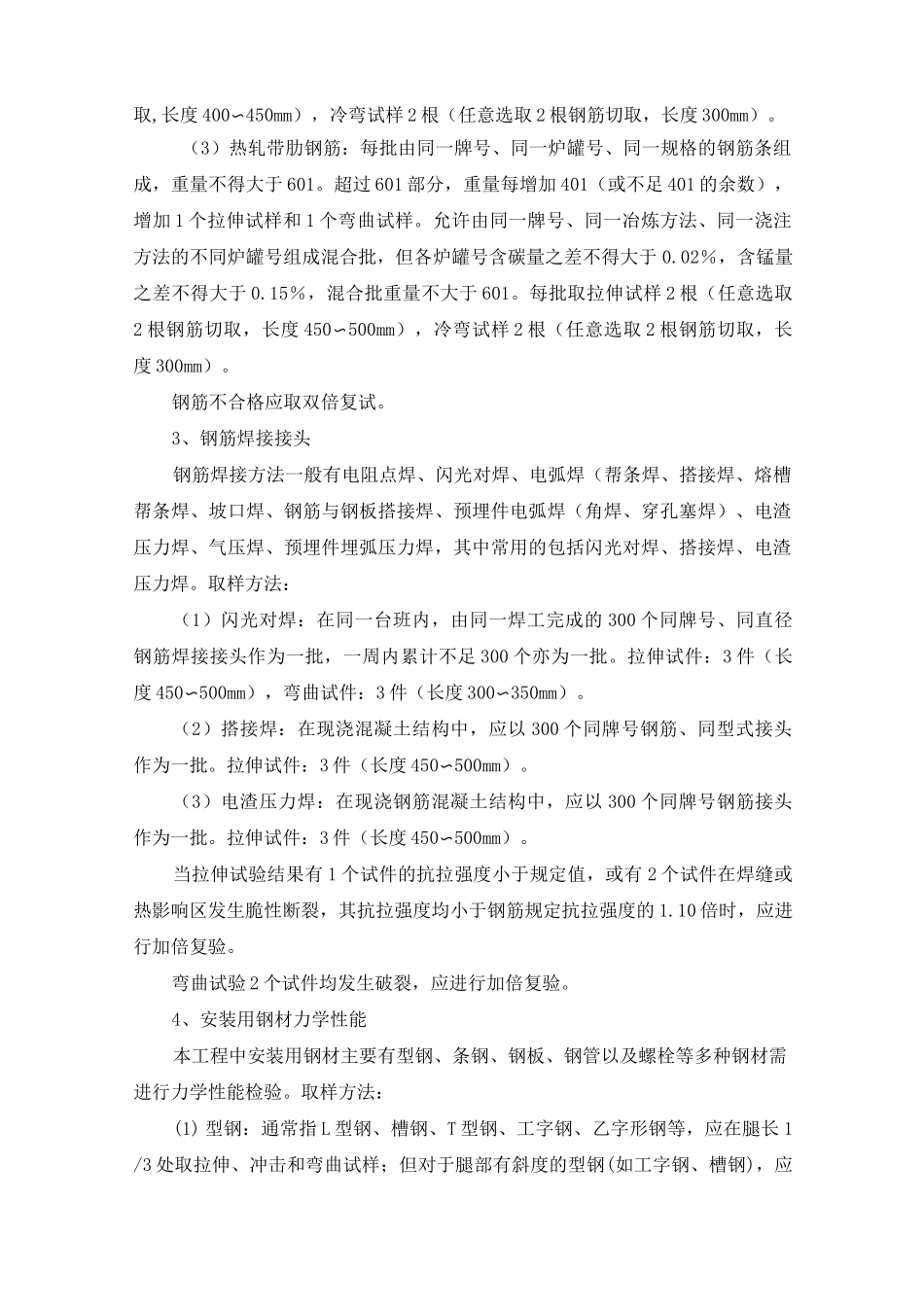

一、见证取样检测（一）钢筋原材及钢筋焊接检测1、依据、试验方法及相关规范焊接接头拉伸试验方法 GB/T2651-2008钢筋机械连接技术规程 JGJ107-2010钢筋焊接接头试验方法标准 JGJ/T27-2014 钢筋焊接及验收规程 JGJ18-2012钢筋混凝土用钢第 1 部分：热轧光圆钢筋 GB1499.1-2008钢筋混凝土用钢第 2 部分：热轧带肋钢筋 GB1499.2-2007金属材料拉伸试验第 1 部分：室温试验方法 GB/T228.1-2010钢及钢产品力学性能试验取样位置及试样制备 GB/T2975-1998 碳素结构钢和低合金结构钢热轧厚钢板和钢带 GB/T3274-2007 碳素结构钢 GB/T700-2006低碳钢热轧圆盘条 GB/T701-2008低合金高强度结构钢 GB/T1591-2008金属材料弯曲试验方法 GB/T232-2010金属材料线材反复弯曲试验方法 GB/T238-2013施工图、合同及委托的要求2、建筑用钢筋力学性能试验常用的需要进行拉伸试验和弯曲试验（工艺试验）。取样方法如下：（1）低碳钢热轧圆盘条：每批由同一牌号、同一炉（罐）号、同一尺寸的盘条组成，其重量不得大于 60t。允许由同一牌号的 A 级钢（包括 Q195）和 B 级钢，同一冶炼和浇注方法、不同炉罐号的钢轧成的盘条组成混合批。但每批不得多于 6 个炉罐号，各炉罐号含碳量之差不得大于 0.02％，含锰量之差不得大于 0.15％。每批取拉伸试样 1 根（长度 400〜450mm）,冷弯试样 2 根（任意选取 2 根钢筋切取，长度 300mm）。（2）热轧光圆钢筋：每批由同一牌号、同一炉罐号、同一规格、同一交货状态的钢筋条组成，其重量不得大于 60t。公称容量不大于 30t 的冶炼炉冶炼的钢和连铸坯轧成的钢筋，允许由同一牌号、同一冶炼方法、同一浇注方法的不同炉罐号组成混合批，但每批不多于 6 个炉罐号。各炉罐号含碳量之差不得大于 0.02％，含锰量之差不得大于 0.15％。每批取拉伸试样 2 根（任意选取 2 根钢筋切取,长度 400〜450mm），冷弯试样 2 根（任意选取 2 根钢筋切取，长度 300mm）。（3）热轧带肋钢筋：每批由同一牌号、同一炉罐号、同一规格的钢筋条组成，重量不得大于 601。超过 601 部分，重量每增加 401（或不足 401 的余数），增加 1 个拉伸试样和 1 个弯曲试样。允许由同一牌号、同一冶炼方法、同一浇注方法的不同炉罐号组成混合批，但各炉罐号含碳量之差不得大于 0.02％，含锰量之差不得大于 0.15％，混合批重量不大于 601。每批取拉伸试样 2 根（任意选取2 根钢筋切取，长度 450〜500m...
