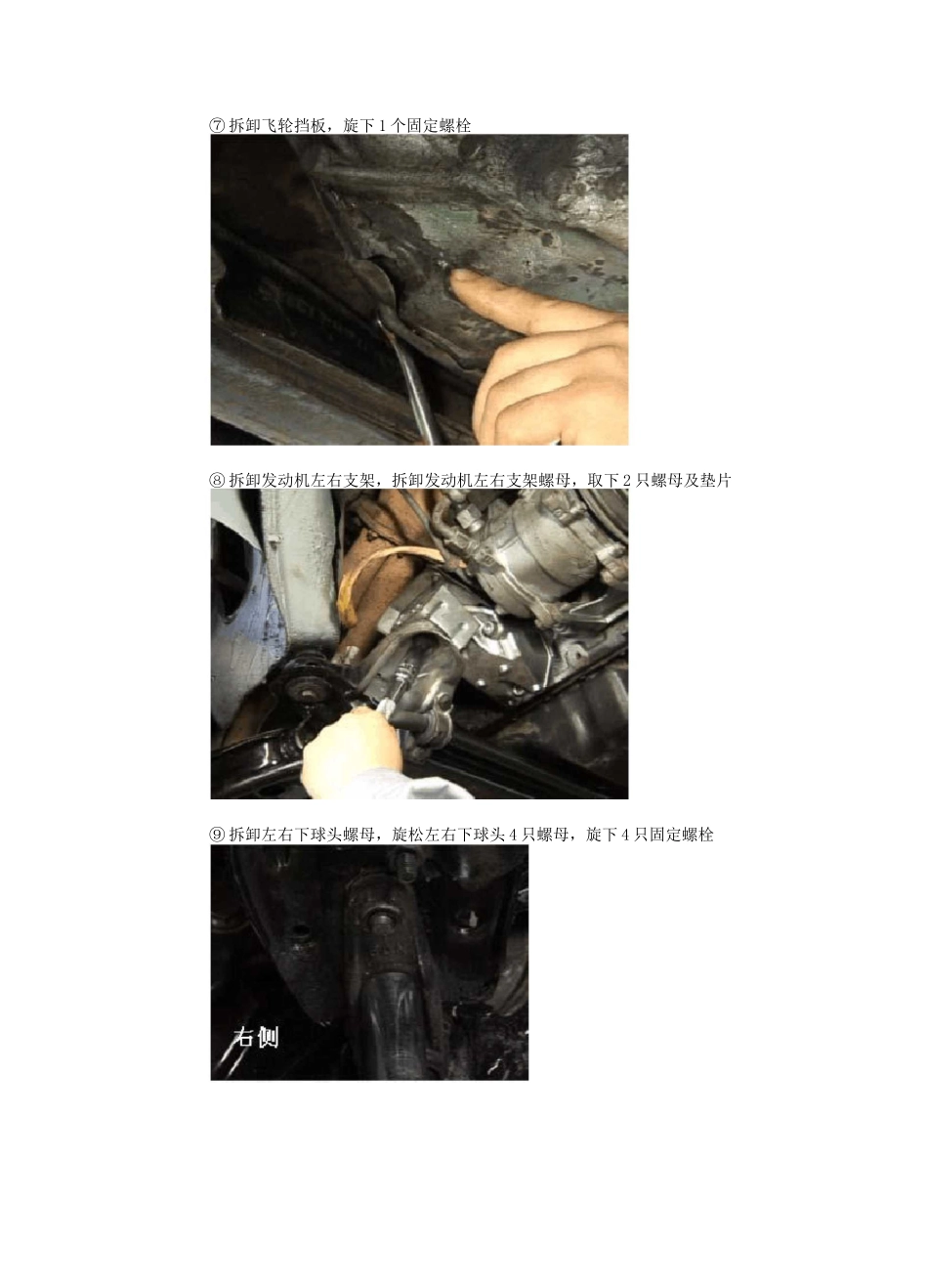

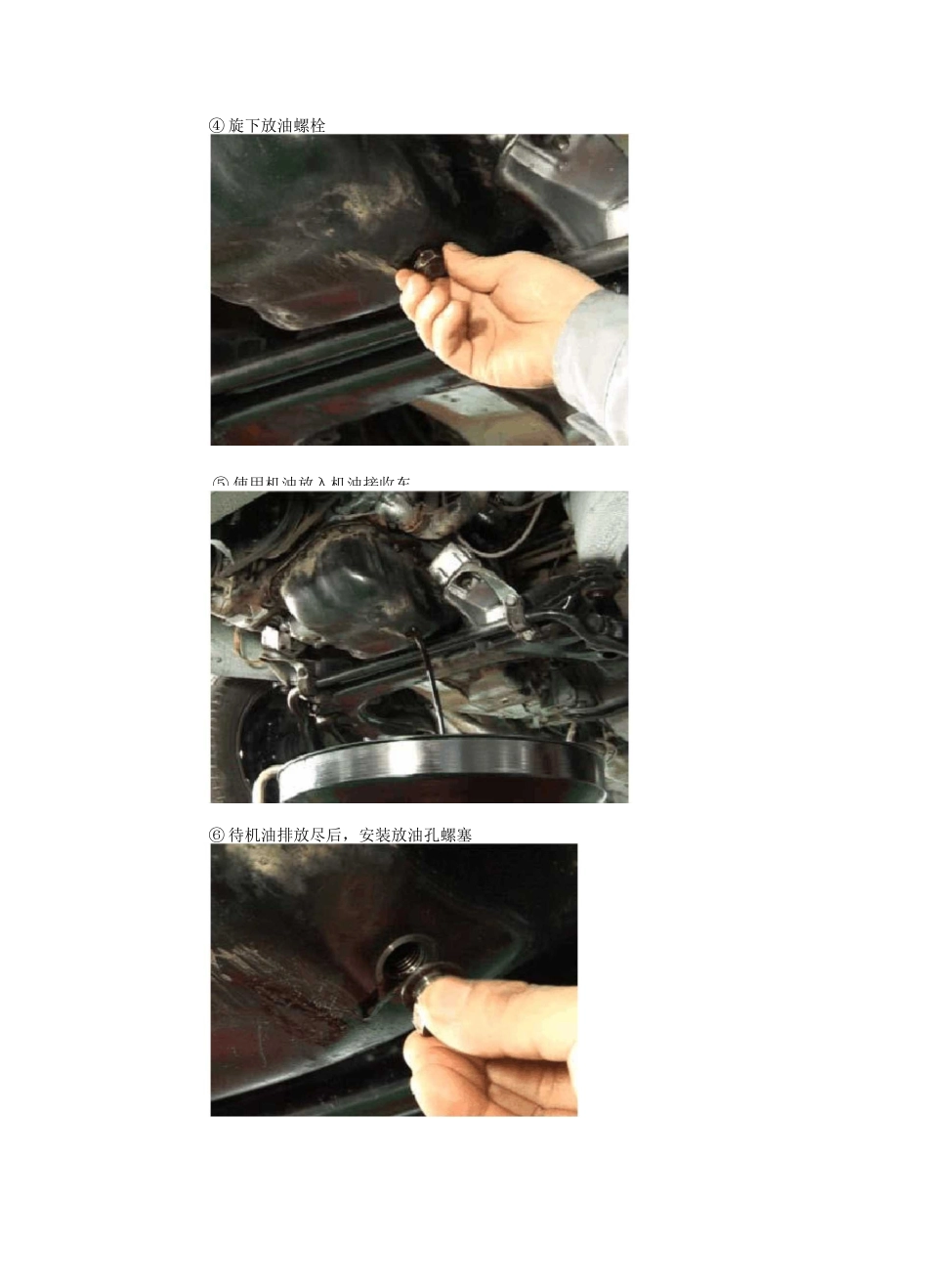

润滑系统部件的拆装1. 实训内容及目的1) 拆装油底壳；2) 拆装机油泵；3) 拆装机油滤清器。2. 实训器材和用具1) 汽油机油；2) 桑塔纳轿车 1 辆；3) 机油压力表 1 套；4) 常用工具和专用工具各一套；5) 吹气枪、机油壶、洗涤油盆、刷子、铲刀、毛巾。3. 实训注意事项1)拆卸油底壳，必须先旋下副车架固定螺栓和发动机支架固定螺母，使副车架和车身分离；2)注意清洁，注意安全。4. 实训操作步骤1)拆卸油底壳(拆卸机油泵所需)① 打开引擎盖② 旋下发动机机油加注口盖子③ 排放发动机润滑油⑤ 使用机油放入机油接收车J④ 旋下放油螺栓⑥ 待机油排放尽后，安装放油孔螺塞⑦ 拆卸飞轮挡板，旋下 1 个固定螺栓⑧ 拆卸发动机左右支架，拆卸发动机左右支架螺母，取下 2 只螺母及垫片⑨ 拆卸左右下球头螺母，旋松左右下球头 4 只螺母，旋下 4 只固定螺栓⑩ 拆卸发动机悬架，拆卸悬架左右螺栓 2 只、取下 2 只螺栓及垫片、把发动机支架垫与悬架分开A⑪ 拆卸油底壳与缸体固定螺栓 20 只⑫ 取下油底壳及垫片⑬ 拆卸机油泵与缸体固定螺栓、取下 2 只螺栓与机油泵⑭ 拆卸机油防溅板⑮ 拆卸机油泵下盖板固定螺栓 2 只、取下 2 只螺栓与盖板⑯ 取出机油泵主动齿轮、从动齿轮⑰ 分解完毕2)机油滤清器的更换1).机油滤清器的拆装专用工具在每一次定期保养更换机油时，都应该同时更换机油滤清器，机油滤清器的拆装工具属专用工具类，它的类型较多：① 套筒连接专用类② 扳手类2）.更换步骤① 放掉机油② 根据滤清器的位置挑选适用的工具③ 使用工具套上滤清器逆时针旋转④ 卸松之后垫上毛巾（防止烫伤）用手拧掉，注意滤清器内充满机油，口要始终朝上,防止潵溅。⑤ 对比型号相同⑥ 在新滤清器的橡胶圈上涂抹新机油。⑦ 用扳手上紧，更换完毕⑧ 检查油底壳螺丝并上紧，添加机油⑨ 运转发动机之后关闭点火开关静置短时间之后观察油尺油量。3)安装安装步骤：安装步骤与拆卸的顺序相反，特别注意紧固螺栓时力矩应均匀并符合规定的力矩，正常力矩如下：固定螺栓拧紧力矩机油泵盖固定螺栓拧紧力矩为 10N・M机油泵固定螺栓拧紧力矩为 20N・M油底壳的固定螺栓拧紧力矩为 20N・M发动机左右支架固定螺母拧紧力矩为 40±5N・M副车架和车身的固定螺栓拧紧力矩为 40±5N・M拧紧力矩标准5.实训记录单润滑系统部件的拆装序号拆装项目拆装步骤备注1油底壳的拆装2机油泵的拆装3滤清器的更换
