五金外壳检验标准模板

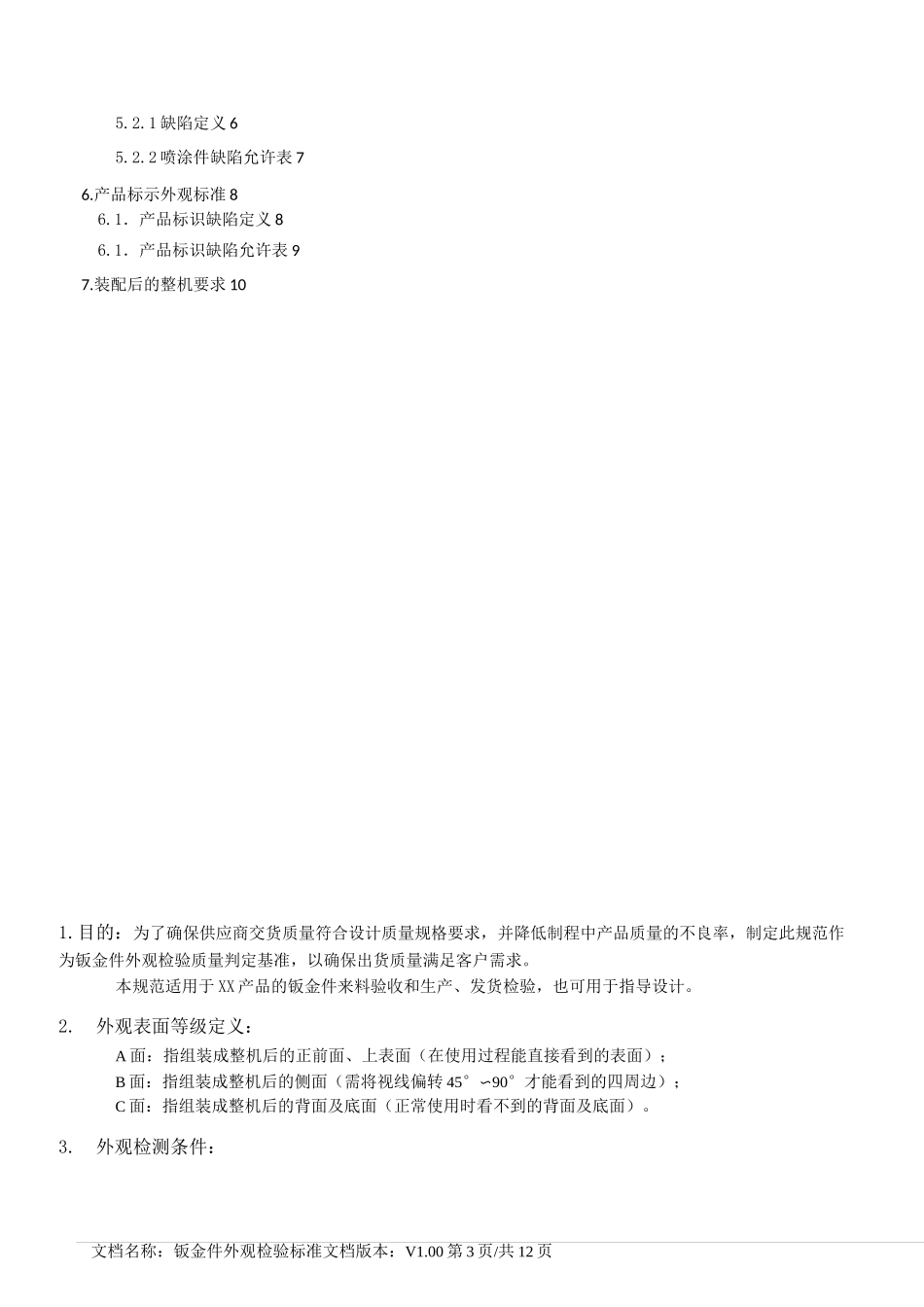

文档名称：钣金件外观检验标准文档版本：V1.00 第 1 页/共 12 页钣金件外观检验标准编制单位：文档版本：生效日期：V1.00拟制人：职位：审核人：职位：硬件部长批准人：职位：硬件部长修改记录序号修改内容版本作者日期1初版发行V1.00234文档名称：钣金件外观检验标准文档版本：V1.00 第 2 页/共 12 页5目录1...............................................................................目的32.外观表面等级定义 33.外观检测条件 34.判定总则 45.钣金件外观标准 45.1．未喷涂钣金件表面 45.2．喷涂表面 6文档名称：钣金件外观检验标准文档版本：V1.00 第 3 页/共 12 页5.2.1 缺陷定义 65.2.2 喷涂件缺陷允许表 76.产品标示外观标准 86.1．产品标识缺陷定义 86.1．产品标识缺陷允许表 97.装配后的整机要求 101.目的：为了确保供应商交货质量符合设计质量规格要求，并降低制程中产品质量的不良率，制定此规范作为钣金件外观检验质量判定基准，以确保出货质量满足客户需求。本规范适用于 XX 产品的钣金件来料验收和生产、发货检验，也可用于指导设计。2.外观表面等级定义：A 面：指组装成整机后的正前面、上表面（在使用过程能直接看到的表面）；B 面：指组装成整机后的侧面（需将视线偏转 45°〜90°才能看到的四周边）；C 面：指组装成整机后的背面及底面（正常使用时看不到的背面及底面）。3.外观检测条件：谀检查表面被检查表面图 1“正视”位置示意图文档名称：钣金件外观检验标准文档版本：V1.00 第 4 页/共 12 页3.1、周围温度：+5°C〜+35°C，基准温度 20°C3.2、相对湿度：5%〜90%，基准湿度 50%3.3、放置条件：水平3.4、在照度 600〜10001ux 的室内进行3.5、正常视力［1.0］以上的人3.6、目视距离 60cm检查者位于被检查表面的正面、视线与被检表面呈 45~90°进行检验。（见图 1）3.7、检查时间、距离和是否旋转的要求不同表面等级的检验条件要求A 级面B 级面C 级面检杳时间（秒）1053检杳距离（mm）450450600是否旋转旋转不旋转不旋转4.判定总则：可接收的 A 级面、B 级面和 C 级面缺陷不能影响装配和功能，否则仍判不合格。同一表面同一区域缺陷不能聚集过多。即在直径 100mm 的圆内，实际缺陷数量不能超过缺陷允许表规定的缺陷数量 N。同一表面同一区域缺陷不能聚集过大。即实际测量结果不能大于缺陷允许表的要求。对于可累积计算的缺陷如长度 L 和面积 S 等，记...
