51单片机做数字电子钟VIP专享

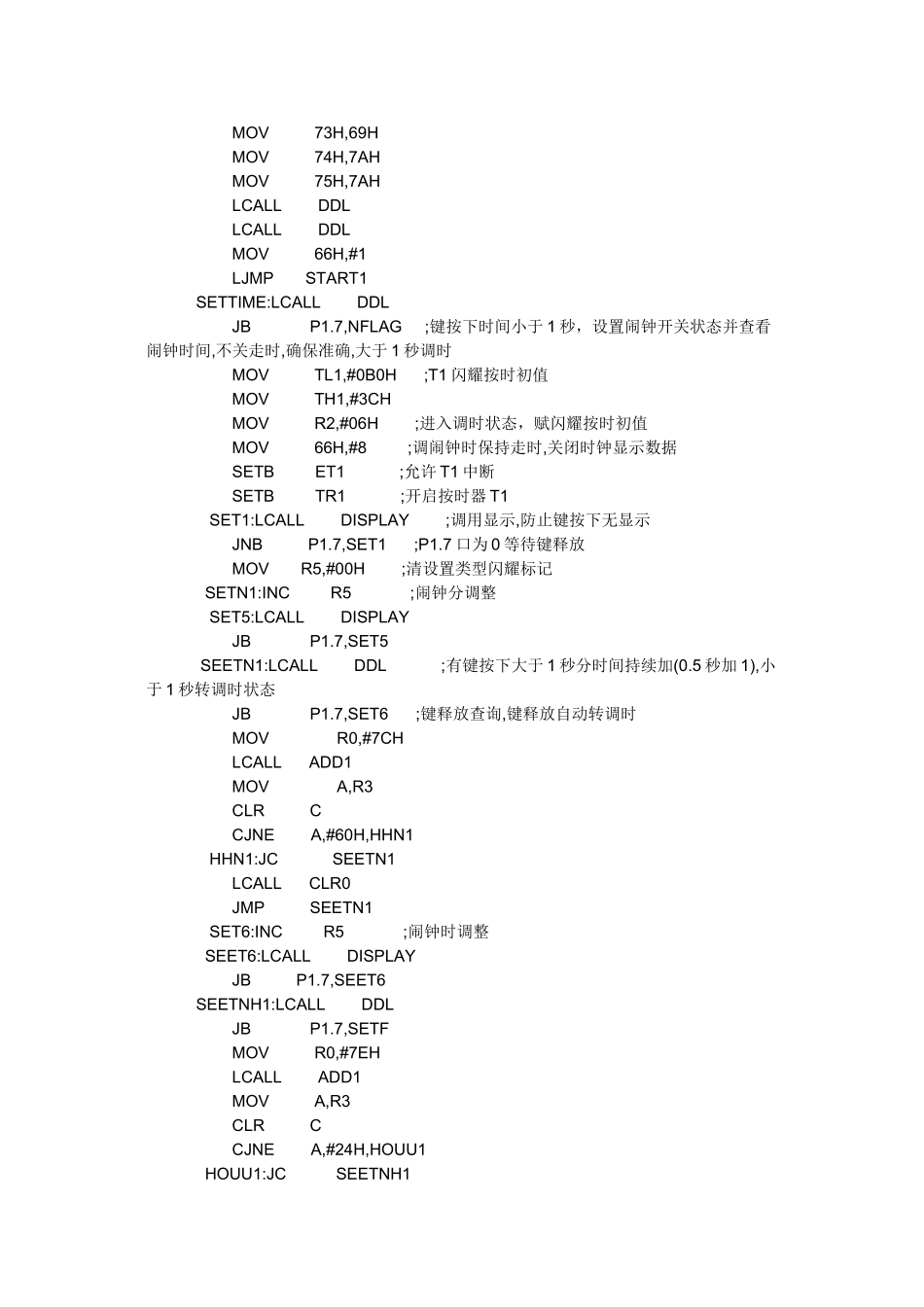

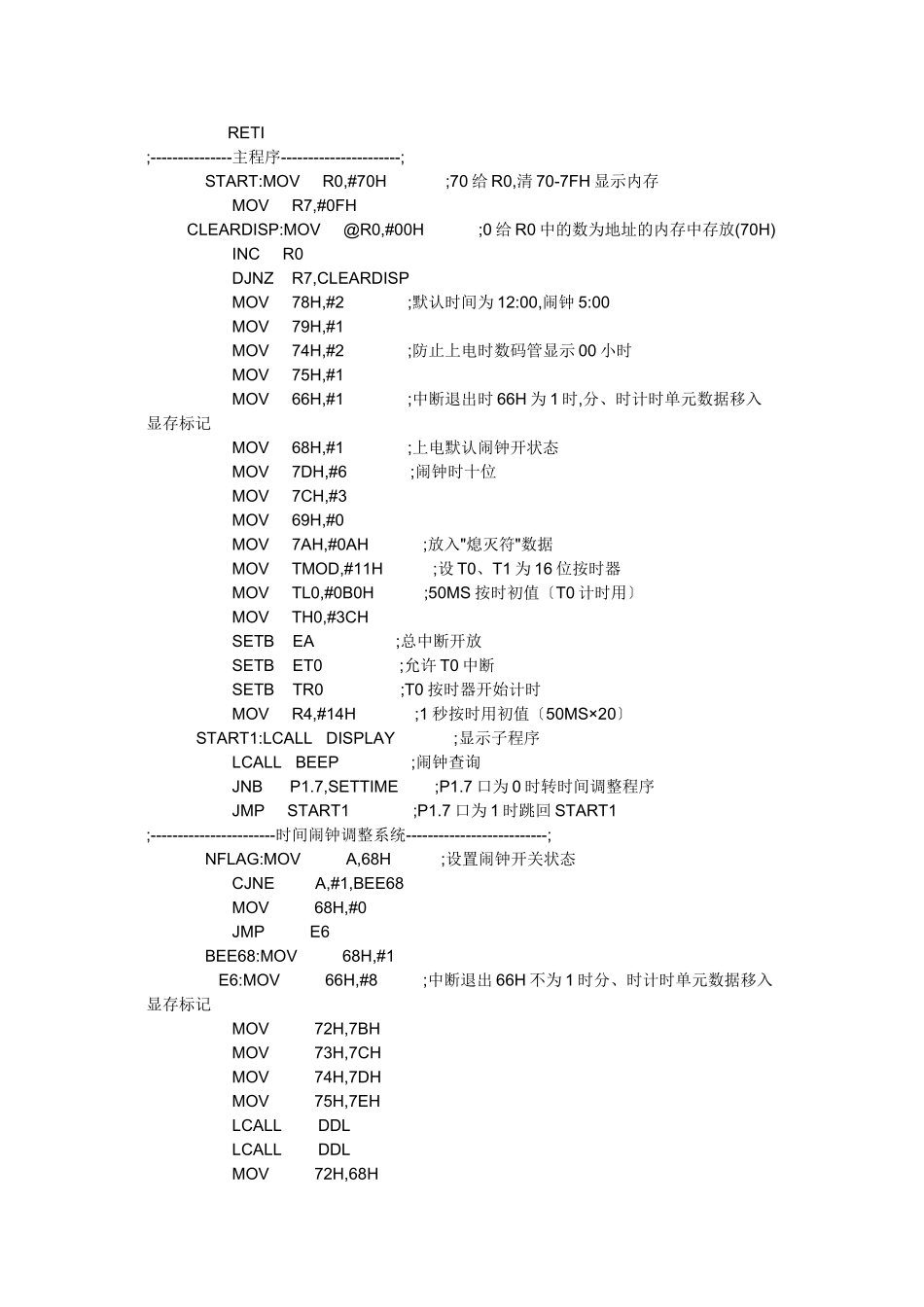

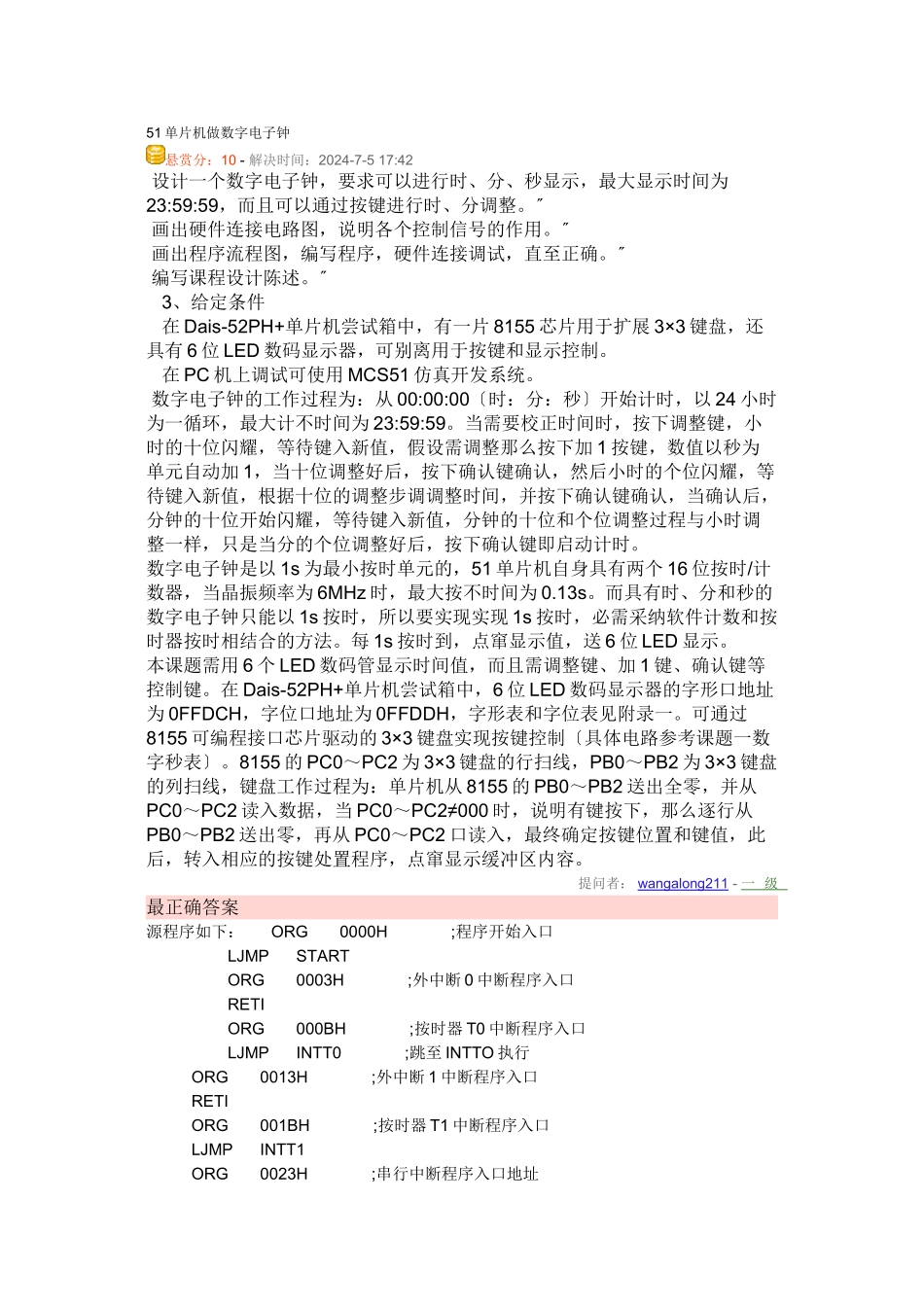

51 单片机做数字电子钟悬赏分：10 - 解决时间：2024-7-5 17:42 设计一个数字电子钟，要求可以进行时、分、秒显示，最大显示时间为23:59:59，而且可以通过按键进行时、分调整。 画出硬件连接电路图，说明各个控制信号的作用。 画出程序流程图，编写程序，硬件连接调试，直至正确。 编写课程设计陈述。 3、给定条件 在 Dais-52PH+单片机尝试箱中，有一片 8155 芯片用于扩展 3×3 键盘，还具有 6 位 LED 数码显示器，可别离用于按键和显示控制。 在 PC 机上调试可使用 MCS51 仿真开发系统。 数字电子钟的工作过程为：从 00:00:00〔时：分：秒〕开始计时，以 24 小时为一循环，最大计不时间为 23:59:59。当需要校正时间时，按下调整键，小时的十位闪耀，等待键入新值，假设需调整那么按下加 1 按键，数值以秒为单元自动加 1，当十位调整好后，按下确认键确认，然后小时的个位闪耀，等待键入新值，根据十位的调整步调调整时间，并按下确认键确认，当确认后，分钟的十位开始闪耀，等待键入新值，分钟的十位和个位调整过程与小时调整一样，只是当分的个位调整好后，按下确认键即启动计时。数字电子钟是以 1s 为最小按时单元的，51 单片机自身具有两个 16 位按时/计数器，当晶振频率为 6MHz 时，最大按不时间为 0.13s。而具有时、分和秒的数字电子钟只能以 1s 按时，所以要实现实现 1s 按时，必需采纳软件计数和按时器按时相结合的方法。每 1s 按时到，点窜显示值，送 6 位 LED 显示。本课题需用 6 个 LED 数码管显示时间值，而且需调整键、加 1 键、确认键等控制键。在 Dais-52PH+单片机尝试箱中，6 位 LED 数码显示器的字形口地址为 0FFDCH，字位口地址为 0FFDDH，字形表和字位表见附录一。可通过8155 可编程接口芯片驱动的 3×3 键盘实现按键控制〔具体电路参考课题一数字秒表〕。8155 的 PC0～PC2 为 3×3 键盘的行扫线，PB0～PB2 为 3×3 键盘的列扫线，键盘工作过程为：单片机从 8155 的 PB0～PB2 送出全零，并从PC0～PC2 读入数据，当 PC0～PC2≠000 时，说明有键按下，那么逐行从PB0～PB2 送出零，再从 PC0～PC2 口读入，最终确定按键位置和键值，此后，转入相应的按键处置程序，点窜显示缓冲区内容。 提问者： wangalong211 - 一 级最正确答案源程序如下： ORG 0000H ;程序开始入口 LJMP START ORG 0003H ;外中断 0 中断程序入口 RE...
