5DX程序开发流程

5DX程序开发流程_第1页
1/22
5DX程序开发流程_第2页
2/22
5DX程序开发流程_第3页
3/22

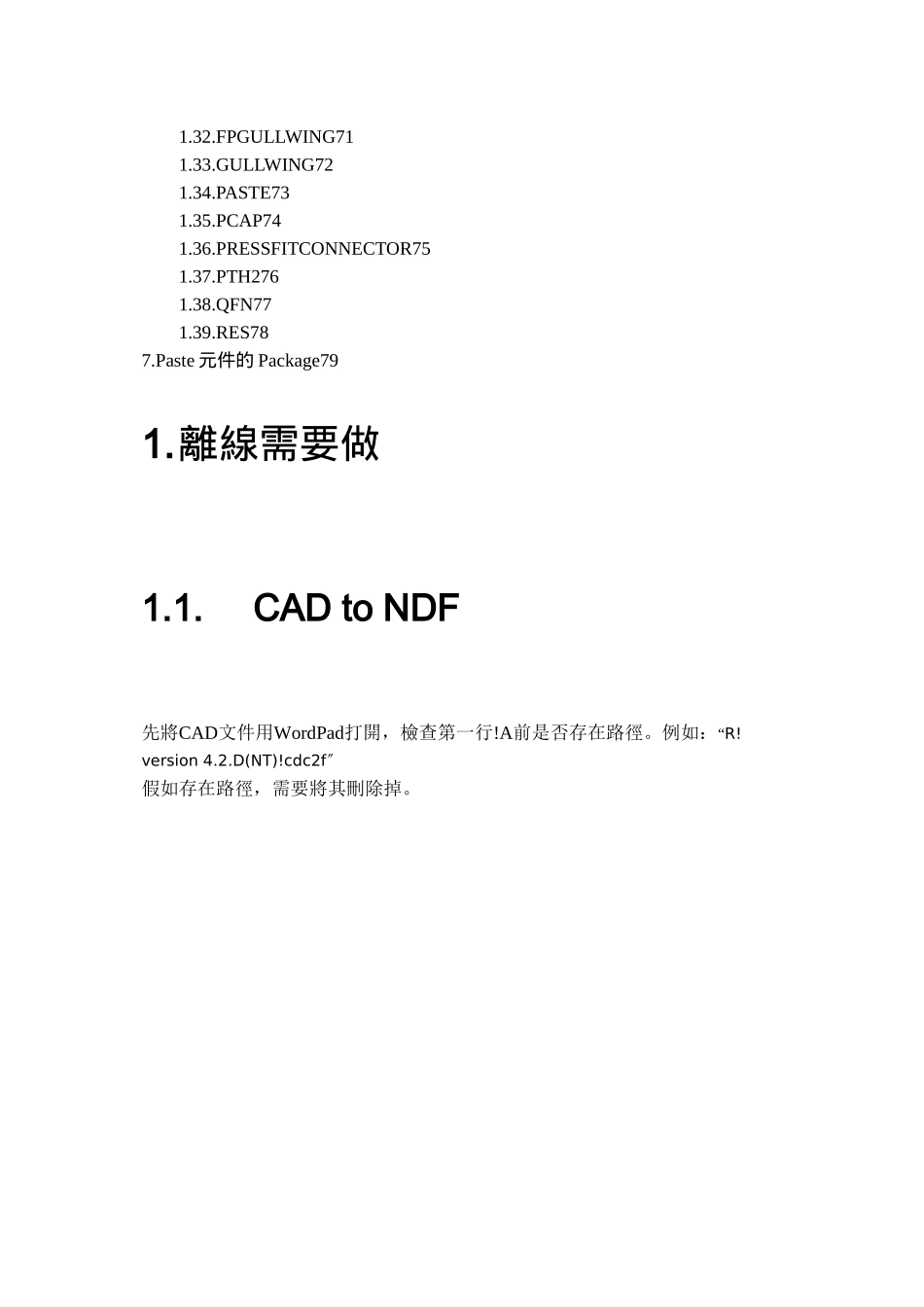

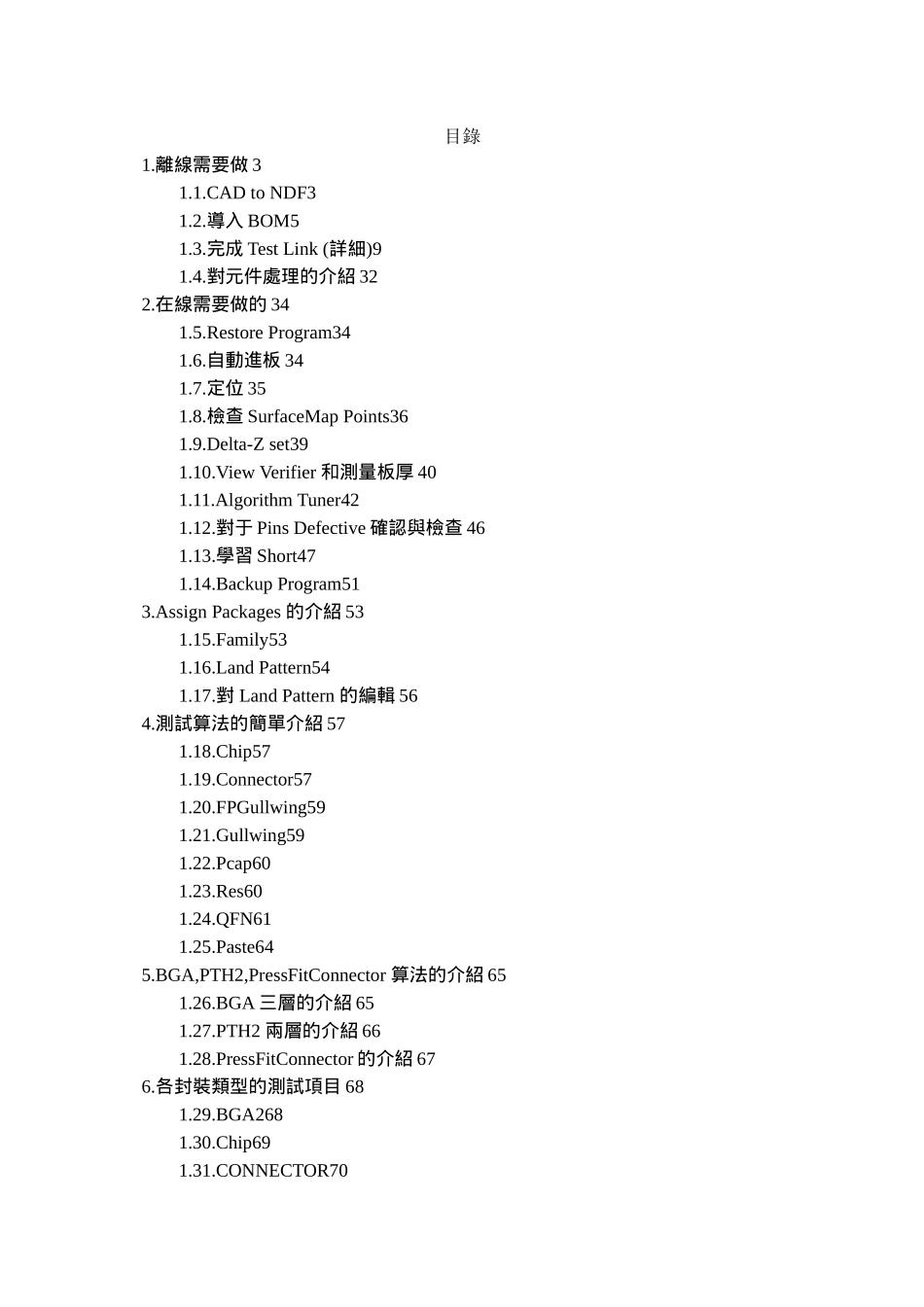

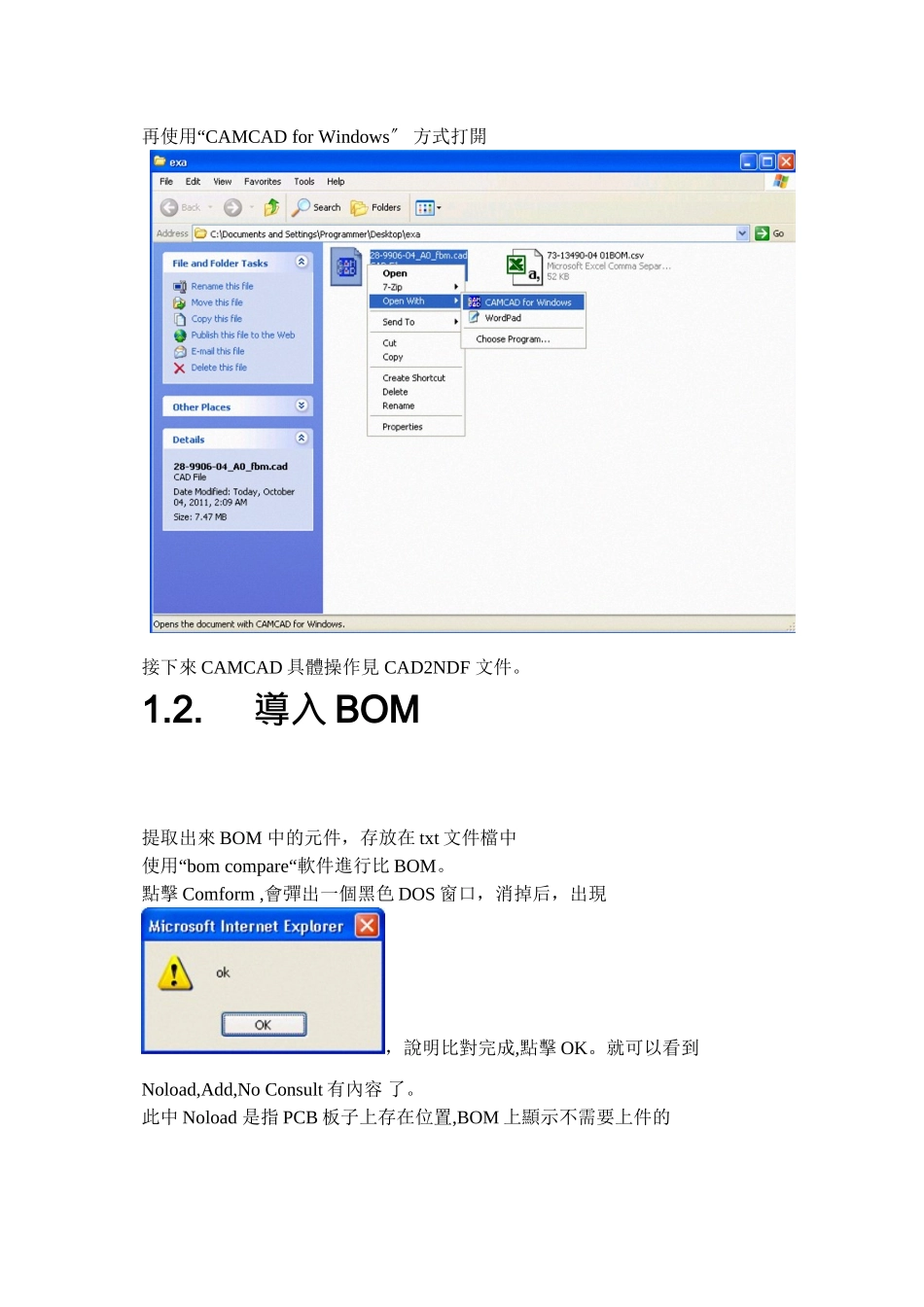

目錄1.離線需要做 31.1.CAD to NDF31.2.導入 BOM51.3.完成 Test Link (詳細)91.4.對元件處理的介紹 322.在線需要做的 341.5.Restore Program341.6.自動進板 341.7.定位 351.8.檢查 SurfaceMap Points361.9.Delta-Z set391.10.View Verifier 和測量板厚 401.11.Algorithm Tuner421.12.對于 Pins Defective 確認與檢查 461.13.學習 Short471.14.Backup Program513.Assign Packages 的介紹 531.15.Family531.16.Land Pattern541.17.對 Land Pattern 的編輯 564.測試算法的簡單介紹 571.18.Chip571.19.Connector571.20.FPGullwing591.21.Gullwing591.22.Pcap601.23.Res601.24.QFN611.25.Paste645.BGA,PTH2,PressFitConnector 算法的介紹 651.26.BGA 三層的介紹 651.27.PTH2 兩層的介紹 661.28.PressFitConnector 的介紹 676.各封裝類型的測試項目 681.29.BGA2681.30.Chip691.31.CONNECTOR701.32.FPGULLWING711.33.GULLWING721.34.PASTE731.35.PCAP741.36.PRESSFITCONNECTOR751.37.PTH2761.38.QFN771.39.RES787.Paste 元件的 Package791.離線需要做1.1.CAD to NDF先將CAD文件用WordPad打開,檢查第一行!A前是否存在路徑。例如:“R!version 4.2.D(NT)!cdc2f〞假如存在路徑,需要將其刪除掉。“再使用 CAMCAD for Windows 〞 方式打開接下來 CAMCAD 具體操作見 CAD2NDF 文件。1.2.導入 BOM提取出來 BOM 中的元件,存放在 txt 文件檔中“使用 bom compare“軟件進行比 BOM。點擊 Comform ,會彈出一個黑色 DOS 窗口,消掉后,出現,說明比對完成,點擊 OK。就可以看到Noload,Add,No Consult 有內容 了。此中 Noload 是指 PCB 板子上存在位置,BOM 上顯示不需要上件的Add 是指 BOM 中存在,在 PCB 板子上找不到絲印位置。一般都會是孔,Lable,Pcbfab 等不需要機器測試的,非元件。No Consult 是指有待確認的。一般 Add 與 No Consult 是一致的。1.3.完成 Test Link (詳細)1Start New Project點擊 OK。Set Project Option分別設置機器型號設定 Series3/5000Tube 型號設定 5300/5400機器的 Thickness Table 設定 6337_cu/6337 〔默認為 6377_cu,請不要變動〕PCB 厚度設定,單位為 mils(千分之一英寸) (默認為 65)測試速度設定,建議值為 12Project Information 是一個對該產品的簡單描述以及製作者等信息的窗口Define Panel分別輸入 Panel...
