6预应力砼构件简介.ppt

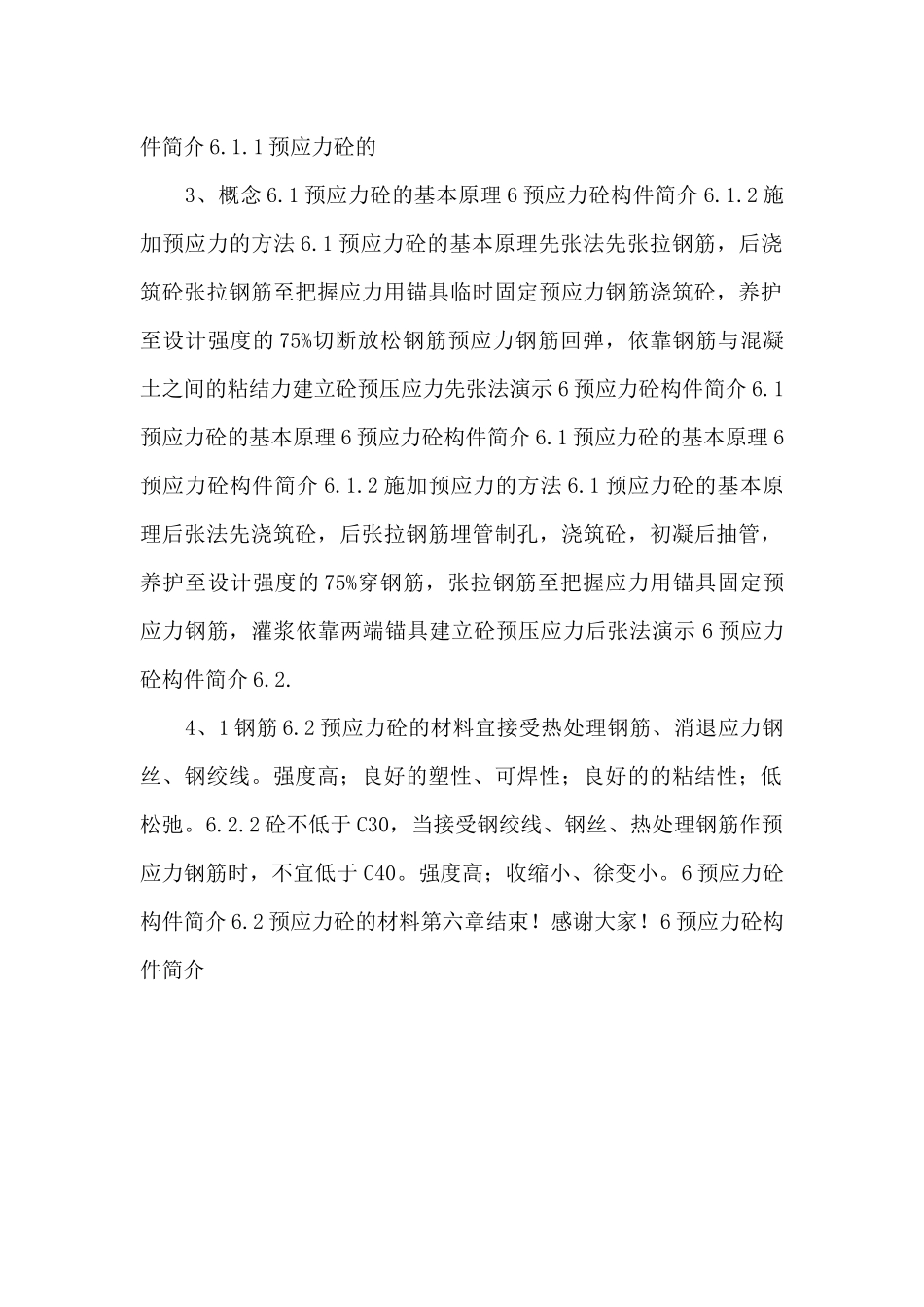

6 预应力砼构件简介.ppt 1、6 预应力砼构件简介 6 预应力砼构件简介 6.1.1 预应力砼的概念 6.1 预应力砼的基本原理一般钢筋砼构件一般钢筋砼构件的最大缺点是抗裂性能差。砼开裂，使构件的刚度降低，变形增大。这是由于混凝土的抗拉强度很低。一般钢筋砼构件在使用荷载作用下，通常是带裂缝工作。裂缝的存在使构件不适用于高湿度及侵蚀性环境。对使用上不允许开裂的构件、大跨度构件、承受动力荷载的结构构件、承受重荷载的结构构件，一般钢筋砼不适用。当砼裂缝宽度限制在 0.2~0.3mm，则钢筋的应力仅为 150~250N/mm2，因此，高强度钢筋不能充分利用。接受预应力砼 6 预应力砼构件简介 6.1.1预应力砼的概念 6.1 预应力砼的基本原理预应力砼概念在混凝土构件受荷之前 2、，预先对砼受拉区施加压应力。构件承受外荷载后，外荷载产生的拉应力将抵消受拉区的预压应力。NpNpNpspcNpsc 构件不消灭裂缝。推延裂缝的消灭，裂缝宽度显著减小。提高构件的抗裂性能提高构件的刚度 6 预应力砼构件简介 6.1.1 预应力砼的概念 6.1预应力砼的基本原理预应力砼的特点提高构件的抗裂度，易于满足裂缝把握的要求，适用于对裂缝要求严格的结构。接受高强度混凝土和钢筋，减轻自重，节约材料。提高构件的刚度，减小构件的变形，适用于大跨度或承受重型荷载的构件。提高了结构或构件的耐久性、耐疲乏性和抗震力量。设计计算较冗杂，施工工艺较冗杂，质量要求高，造价较高。预应力砼在工程中应用广泛 6 预应力砼构件简介 6.1.1 预应力砼的 3、概念 6.1 预应力砼的基本原理 6 预应力砼构件简介 6.1.2 施加预应力的方法 6.1 预应力砼的基本原理先张法先张拉钢筋，后浇筑砼张拉钢筋至把握应力用锚具临时固定预应力钢筋浇筑砼，养护至设计强度的 75%切断放松钢筋预应力钢筋回弹，依靠钢筋与混凝土之间的粘结力建立砼预压应力先张法演示 6 预应力砼构件简介 6.1预应力砼的基本原理 6 预应力砼构件简介 6.1 预应力砼的基本原理 6预应力砼构件简介 6.1.2 施加预应力的方法 6.1 预应力砼的基本原理后张法先浇筑砼，后张拉钢筋埋管制孔，浇筑砼，初凝后抽管，养护至设计强度的 75%穿钢筋，张拉钢筋至把握应力用锚具固定预应力钢筋，灌浆依靠两端锚具建立砼预压应力后张法演示 6 预应力砼构件简介 6.2. 4、1 钢筋 6.2 预应力砼的材料宜接受热处理钢筋、消退应力钢丝、钢绞线。强度高；良好的塑性、可焊性；良好的的粘结性...
