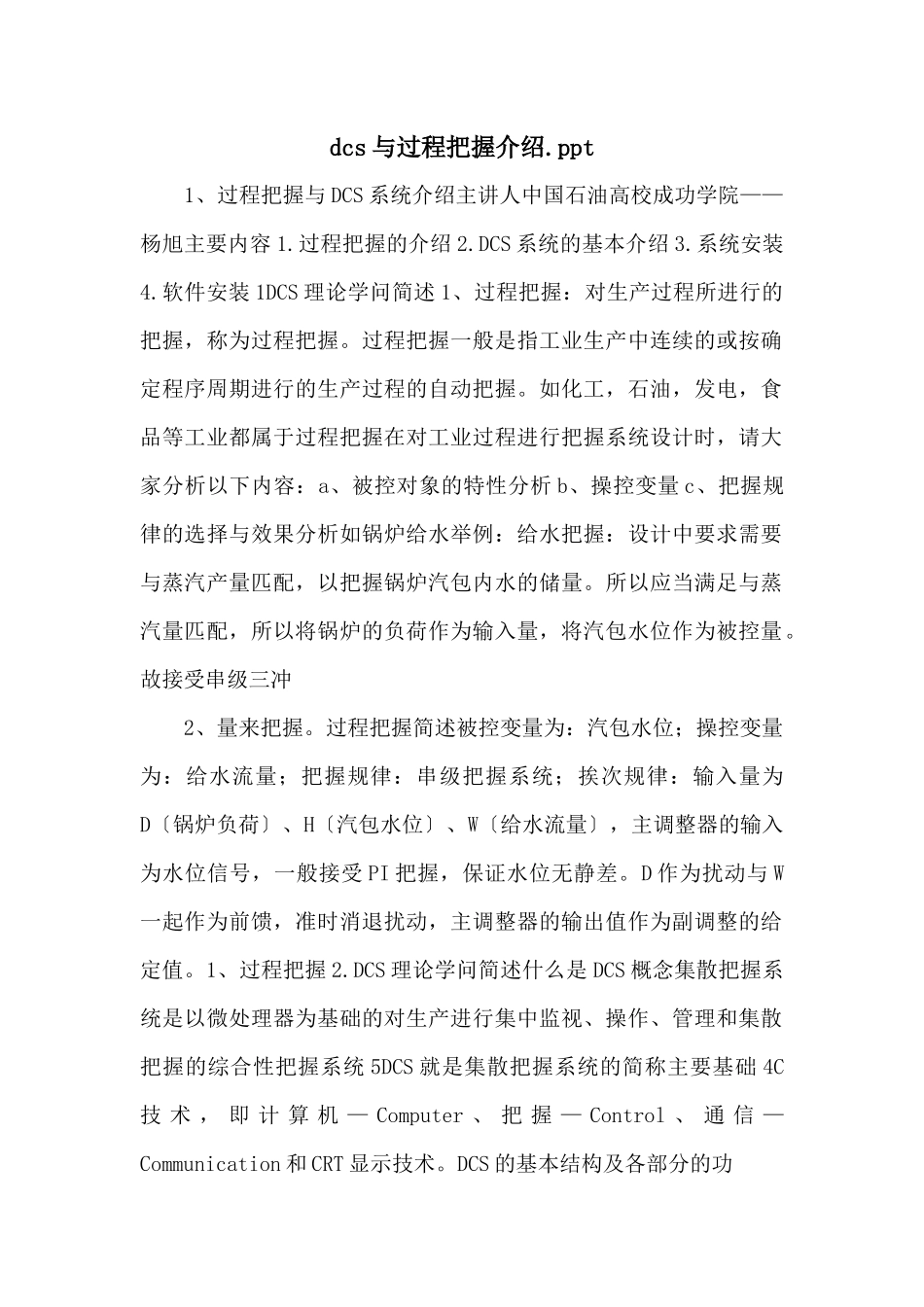

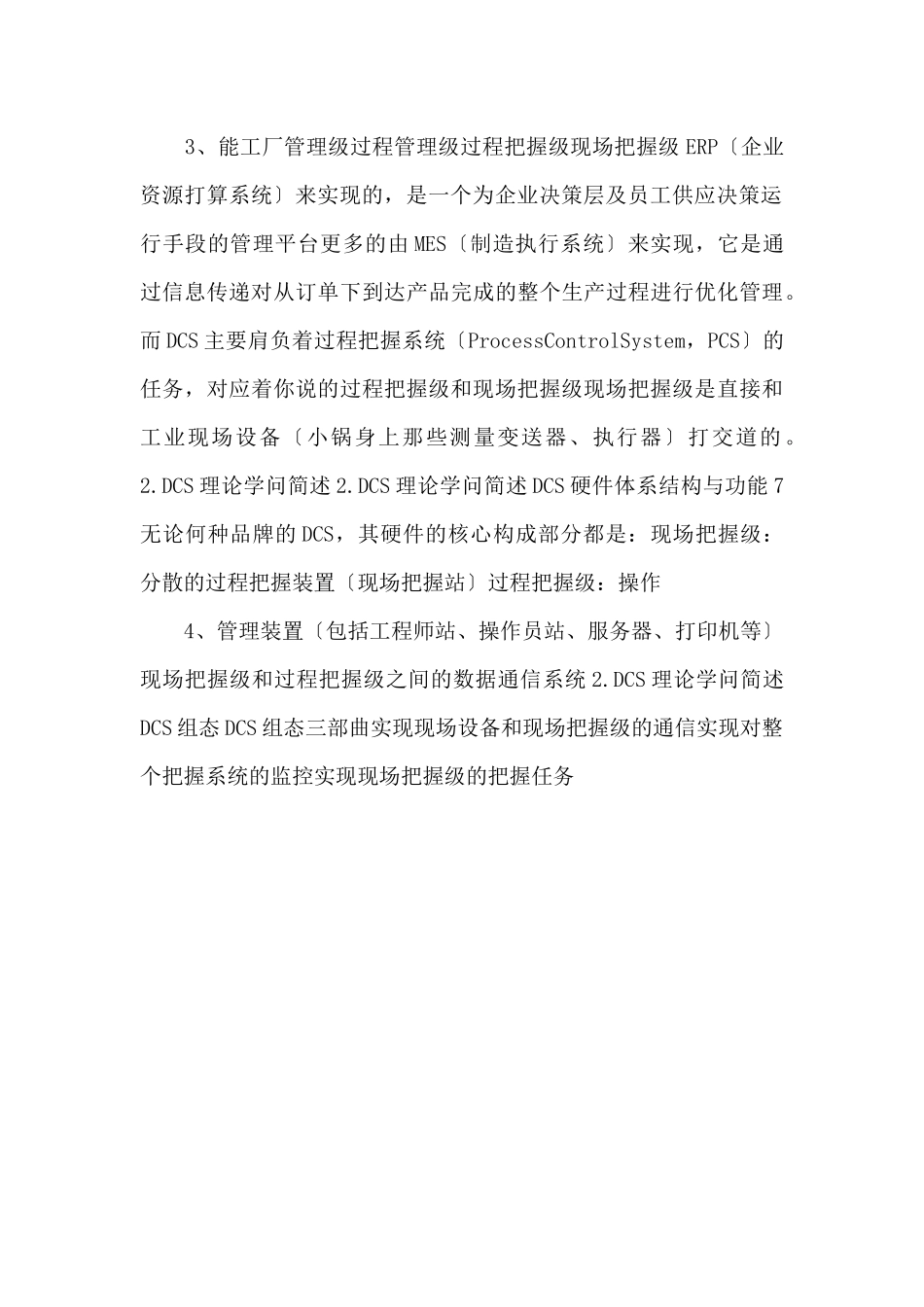

dcs 与过程把握介绍.ppt 1、过程把握与 DCS 系统介绍主讲人中国石油高校成功学院——杨旭主要内容 1.过程把握的介绍 2.DCS 系统的基本介绍 3.系统安装4.软件安装 1DCS 理论学问简述 1、过程把握：对生产过程所进行的把握，称为过程把握。过程把握一般是指工业生产中连续的或按确定程序周期进行的生产过程的自动把握。如化工，石油，发电，食品等工业都属于过程把握在对工业过程进行把握系统设计时，请大家分析以下内容：a、被控对象的特性分析 b、操控变量 c、把握规律的选择与效果分析如锅炉给水举例：给水把握：设计中要求需要与蒸汽产量匹配，以把握锅炉汽包内水的储量。所以应当满足与蒸汽量匹配，所以将锅炉的负荷作为输入量，将汽包水位作为被控量。故接受串级三冲 2、量来把握。过程把握简述被控变量为：汽包水位；操控变量为：给水流量；把握规律：串级把握系统；挨次规律：输入量为D〔锅炉负荷〕、H〔汽包水位〕、W〔给水流量〕，主调整器的输入为水位信号，一般接受 PI 把握，保证水位无静差。D 作为扰动与 W一起作为前馈，准时消退扰动，主调整器的输出值作为副调整的给定值。1、过程把握 2.DCS 理论学问简述什么是 DCS 概念集散把握系统是以微处理器为基础的对生产进行集中监视、操作、管理和集散把握的综合性把握系统 5DCS 就是集散把握系统的简称主要基础 4C技 术 ， 即 计 算 机 — Computer 、 把 握 — Control 、 通 信 —Communication 和 CRT 显示技术。DCS 的基本结构及各部分的功 3、能工厂管理级过程管理级过程把握级现场把握级 ERP〔企业资源打算系统〕来实现的，是一个为企业决策层及员工供应决策运行手段的管理平台更多的由 MES〔制造执行系统〕来实现，它是通过信息传递对从订单下到达产品完成的整个生产过程进行优化管理。而 DCS 主要肩负着过程把握系统〔ProcessControlSystem，PCS〕的任务，对应着你说的过程把握级和现场把握级现场把握级是直接和工业现场设备〔小锅身上那些测量变送器、执行器〕打交道的 。2.DCS 理论学问简述 2.DCS 理论学问简述 DCS 硬件体系结构与功能 7无论何种品牌的 DCS，其硬件的核心构成部分都是：现场把握级：分散的过程把握装置〔现场把握站〕过程把握级：操作 4、管理装置〔包括工程师站、操作员站、服务器、打印机等〕现场把握级和过程把握级之间的数据通信系统 2.DCS 理论学问简述DCS 组态 DCS 组态三部曲实现现场设备和现场把握级的通信实现对整个把握系统的监控实现现场把握级的把握任务
