iec61850在铝业整流变综合自动化系统中的应用

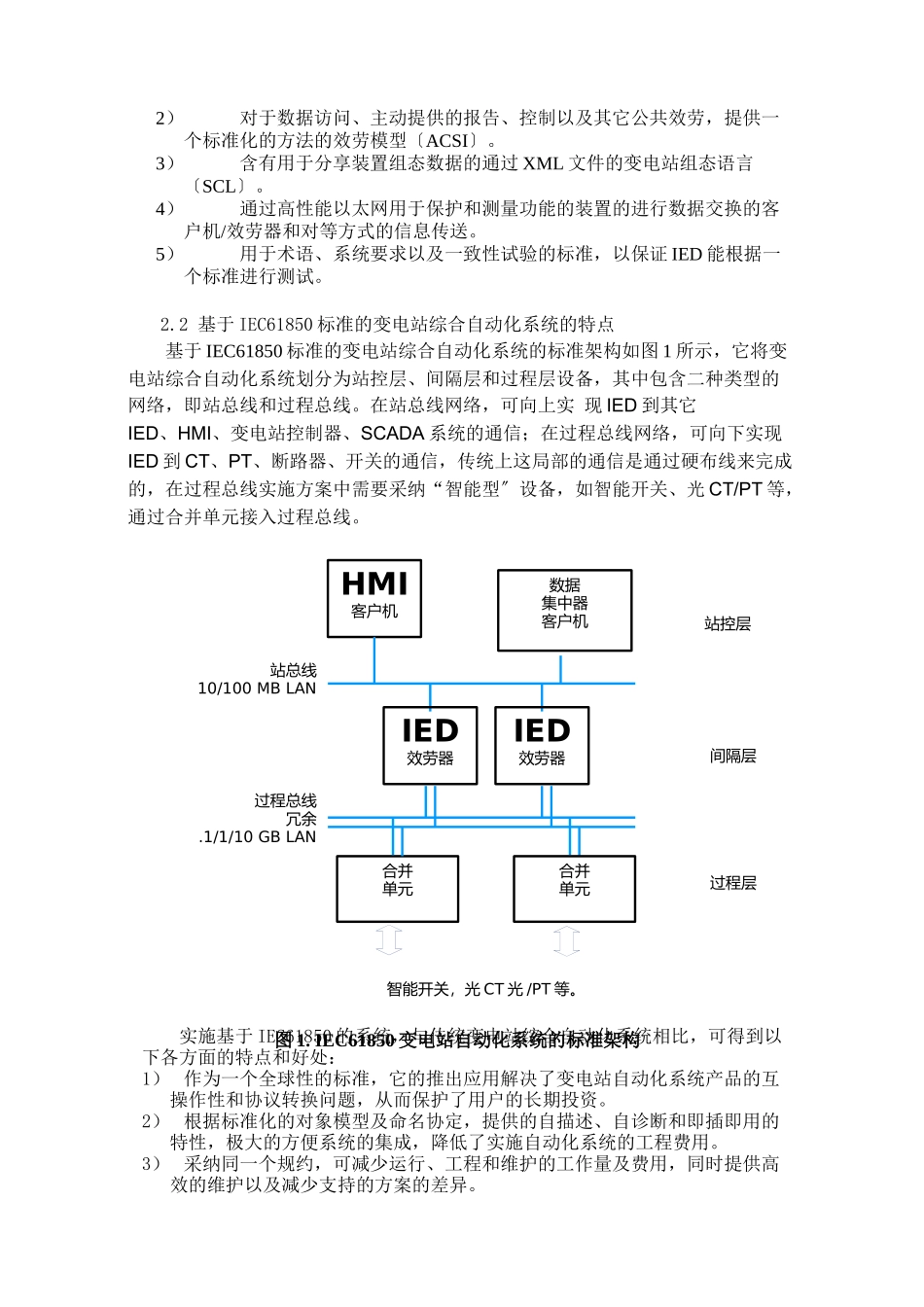

IEC61850 在铝业整流变综合自动化系统中的应用随着国际电工委员会〔IEC〕第 57 委员会在 2024 年推出?IEC61850 变电站通信网络和系统标准?最后一局部,即一致性测试标准的公布实施，在变电站综合自动化领域迎来了一个基于通用网络平台的变电站自动化系统的唯一国际标准，它改变了目前变电站自动化系统相对封闭的结构，使电力系统变电站综合自动化系统有了一个开放性和标准性的系统。近年来，我国也制定和公布了等同于 IEC61850 的 DL/T860.X 变电站通信网络和系统标准，并公布在 2024 年 3 月 1 日开始实施。随着国内这一新的变电站综合自动化标准的公布实行，未来的变电站自动化系统采纳基于 IEC61850 标准的设备已成为必定趋势，目前正在使用的变电站自动化设备将会根据新标准升级或被替代。与以往采纳串行通信标准〔IEC60870-5-103，DNP 3.0，Modbus 等 〕的变电站综合自动化系统相比，新一代的 IEC61850 变电站综合自动化系统建立在基于开放、标准的网络技术之上，它引用大量 IT 方面的标准和技术用于变电站的保护和监控。这些应用于变电站综合自动化系统的新技术，包括高速以太网通信、面对对象的建模、装置的自描述、变电站组态语言、基于发布/订阅模型的 IED 之间的实时通信等，可实现变电站信息的共享、提供智能设备的互操作性，简化系统的维护、配置和工程实施。兰州铝业大型预焙槽电解铝技改工程〔以下简称兰铝工程〕220kV 变电整流所综合自动化系统,采纳了基于 IEC61850 标准的保护测控装置和以太网交换机，以及FARAD2000 监控后台系统，配置成一套完整的、基于 IEC61850 间隔层的功能高度集成的整流变电站综合自动化系统，该系统已在 2024 年 4 月投入商业运行。本文首先对基于 IEC61850 标准的变电站自动化的系统简要介绍，然后介绍兰铝工程的设计考虑以及系统配置方案。变电站综合自动化系统2.1 IEC61850 标准简介国际电工委员会〔IEC〕TC57 工作组推出的 IEC61850 标准，是关于变电站自动化系统的计算机通信网络和系统的标准。它作为变电站自动化的框架，采纳基于高速以太网平台的开放的、分层分布式结构，提出了变电站内部间隔层与站控层和过程层之间的全数字通信的、具有互操作性的解决方案。IEC61850 标准由 10 局部组成，它覆盖了变电站综合自动化系统的规划、设计、安装、调试、测试等方面，为实施基于网络通信的变电站综合自动化系统提供了详细的指引。IEC61850 标准提供了变...
