SmartStation外业操作简要流程

SmartStation外业操作简要流程_第1页
1/20
SmartStation外业操作简要流程_第2页
2/20
SmartStation外业操作简要流程_第3页
3/20

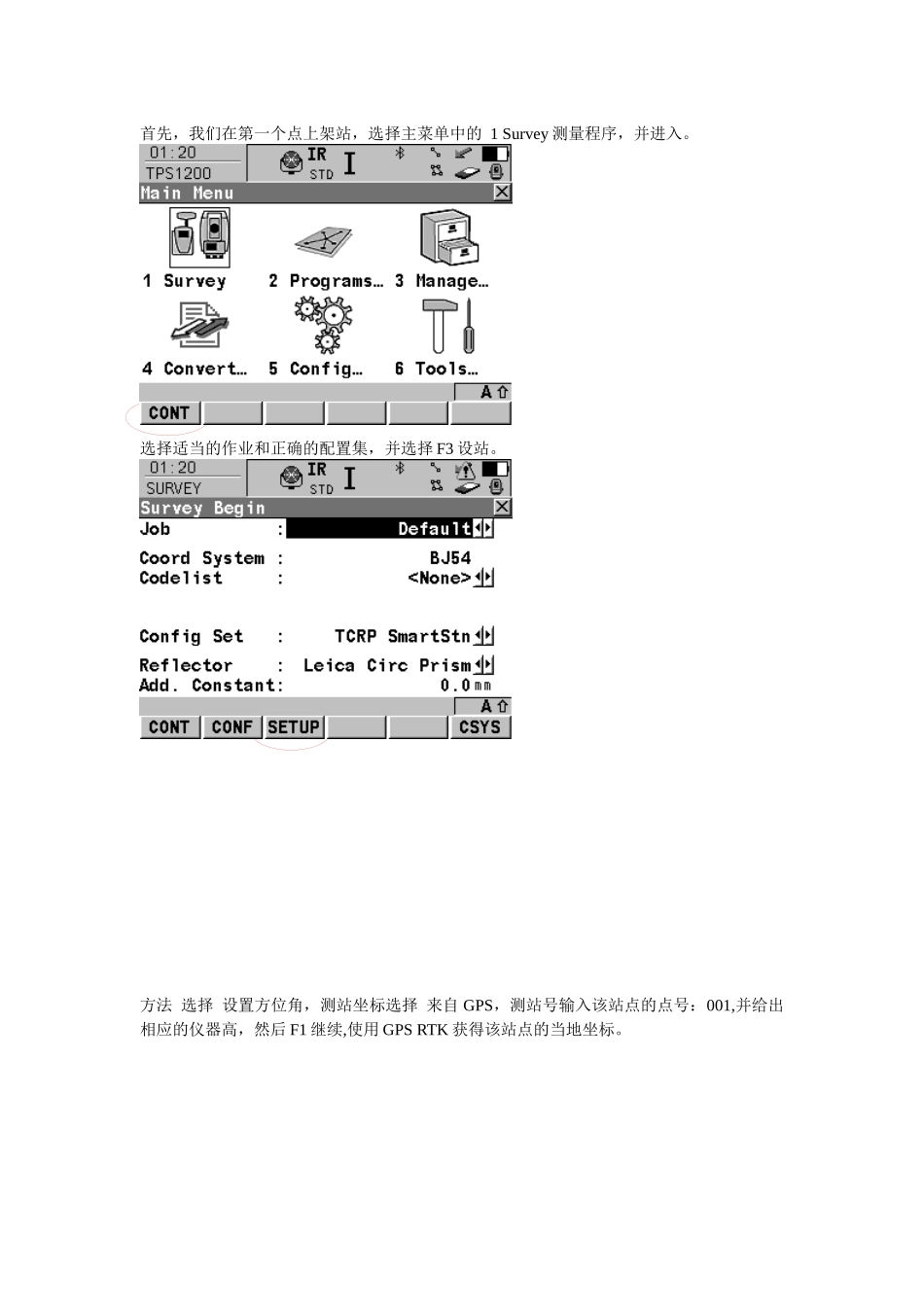

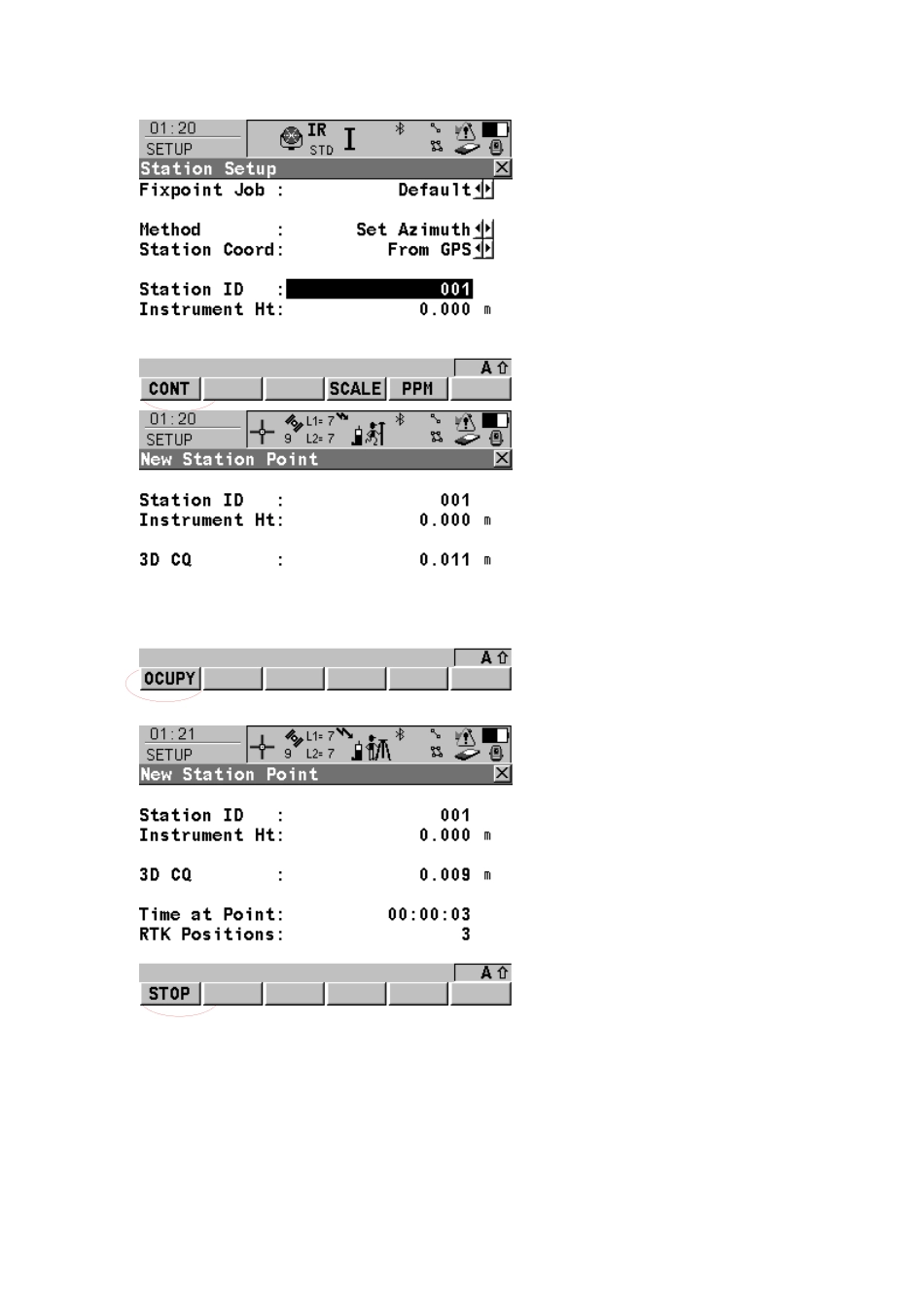

SmartStation 外业操作简要流程版本:4.0 操作界面 英文第一种情况:无控制点,两点相互作为后视点互瞄,然后更新首先,我们在第一个点上架站,选择主菜单中的 1 Survey 测量程序,并进入。选择适当的作业和正确的配置集,并选择 F3 设站。方法 选择 设置方位角,测站坐标选择 来自 GPS,测站号输入该站点的点号:001,并给出相应的仪器高,然后 F1 继续,使用 GPS RTK 获得该站点的当地坐标。观测完毕存储之后,会自动跳到以下界面。需要对后视点进行定向操作,将后视点号输入002,〔稍后我们将要在 002 上设站,并将刚刚观测过的 001 进行后视定向〕并输入相应的棱镜高等参数,瞄准 002 后按压 F4 Az=0,并按压 F2 测距,之后 F1 确认完成后会提示设站已经完成,按压 F4 确认即可。此时,第一站的设站已经完成,可以对目标点进行测量了。下面这张图为测量目标点的情况,直接进行测距或 ALL 功能测量即可。完成第一站的工作之后,我们将站点移至第二点 002 上。相同的,我们进入 F3 设站我们选择方法为 后视点,站点坐标为 来自 GPS,测站号为 002,然后 F1 继续。使用 GPS RTK 对该站点 002 进行观测,获得一个 RTK 解,作为该站点的坐标。观测结束之后,会弹出下面的对话框,提示点 002 已经被存储过了,此时是否需要对数据进行更新。〔002 号点在第一站时是作为后视点进行观测的,在第二站的时候通过 GPS RTK 获得了当地点的坐标,作为一个点进行处理了,故需要对以前测量的点进行更新〕此时我们选择 F6 是,对点位进行更新。然后选择第二站正确的后视点 001 进行设站〔将下列图中的后视点号由 002 改为 001〕。瞄准 001 之后,F2 测距,并 F1 确认。确认设站成果之后,开始对其他的目标点进行观测即可。第二种情况:无控制点,使用第三个点进行交会,然后更新首先,我们在第一个点上架站,选择主菜单中的 1 Survey 测量程序,并进入。F3 设站 进行设站操作选择 方法: 设置方位角 测站坐标: 来自 GPS,并输入该测站的点名 01 及相应的仪器高,F1 继续。F1 观测,对该测站进行 GPS RTK 观测,停止并存储,求得 01 点的 RTK 解坐标。选择第三目标为定向目标,我们假定第三目标点名为 A001,那么我们将后视点名由 002 改为 A001.F4 Az=0,将 A001 作为后视定向目标。F2 测距,测定 01 至 A001 的距离,并 F1 确认。F4 确认,设站成功。此...
