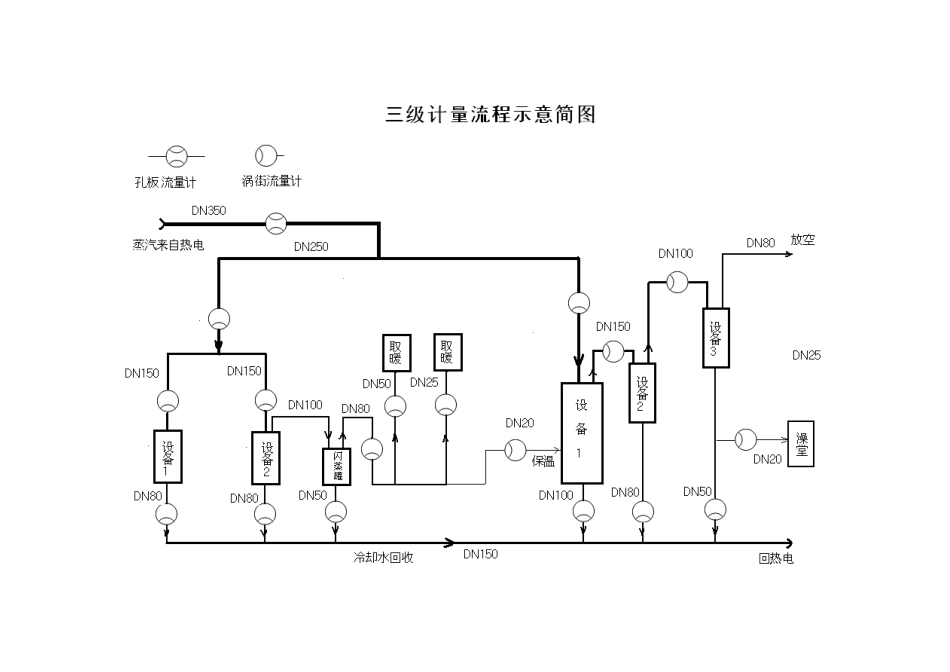

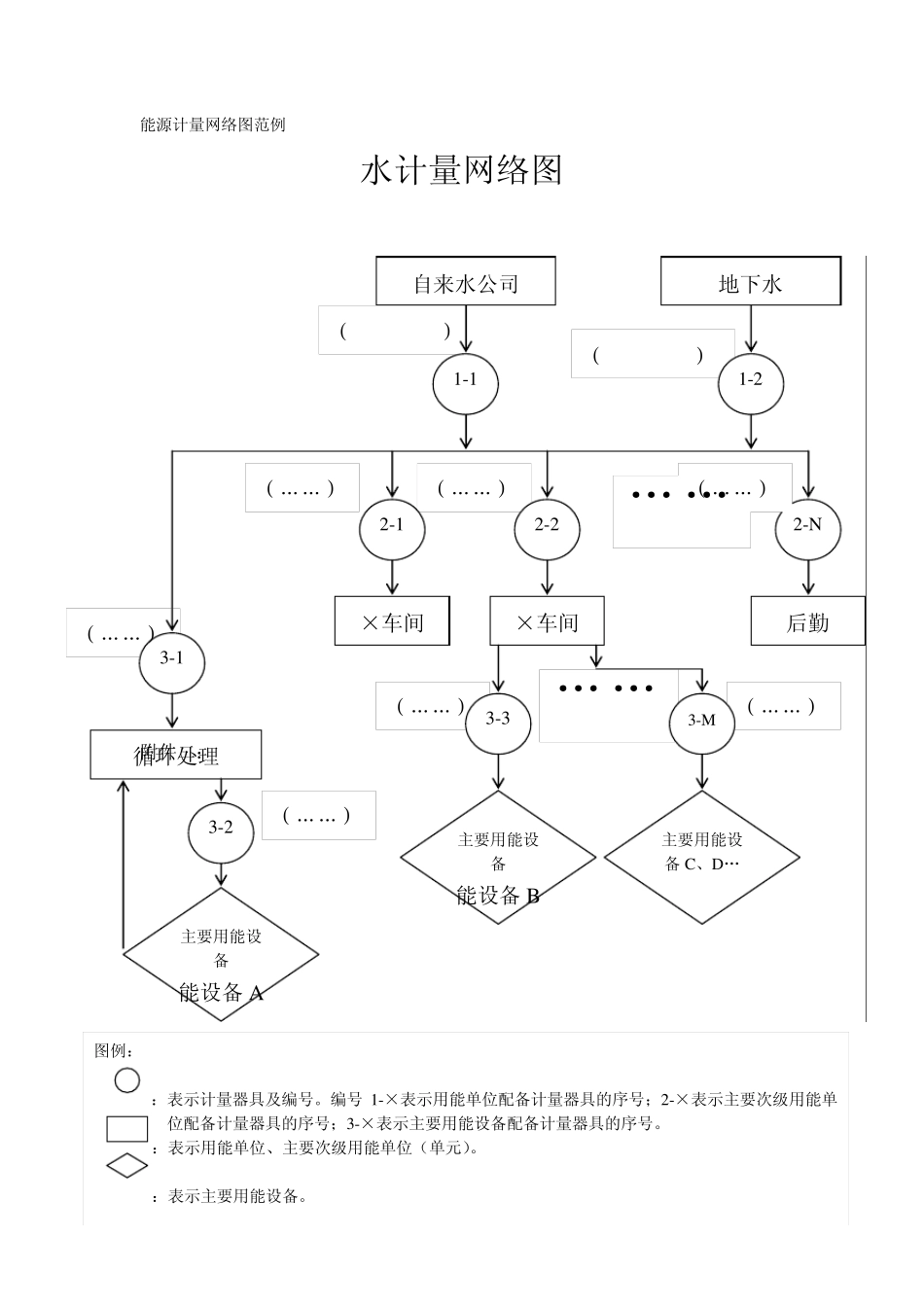

能源计量网络图画法范例能源计量网络图范例2 水计量网络图 附件二： …… …… （……） （7895456t） （3210045t） （……） （……） （……） 自来水公司 1-1 2-1 ×车间 2-2 ×车间 2-N 后勤 3-3 主要用能设备 能设备 A 主要用能设备 能设备 B 地下水 1-2 循环处理 3-1 （……） （……） 3-M 主要用能设备 C、D… 图例： ：表示计量器具及编号。编号 1-×表示用能单位配备计量器具的序号；2-×表示主要次级用能单位配备计量器具的序号；3-×表示主要用能设备配备计量器具的序号。 ：表示用能单位、主要次级用能单位（单元）。 ：表示主要用能设备。 3-2 （……） 计量器具台账 序号 计量器具名称 器具种类 企业内部编号 型号 标准要求准确度等级 准确度等级 测量范围 出厂编号 生产厂家 安装地点 检定周期 状态 测量介质 备注 1 2 3 4 5 填表说明：按照流程图的方向从一级计量器具开始，一直建立到三级。计算一、二、三级能源计量器具配备率。 附件三： 能源计量器具配备率汇总表 填报单位： 序号 能源计量类别 Ⅰ级 Ⅱ级 Ⅲ级 综合 实际安装数量 现安装数量 实际配备率 不完善数量 实际安装数量 现安装数量 实际配备率 不完善数量 实际安装数量 现安装数量 实际配备率 不完善数量 实际配备率 不完善数量 台 台 ％ 台 台 台 ％ 台 台 台 ％ 台 ％ 台 1 2 3 4 5 填报： 审核： 批准：附件四： 不完善能源计量器具申报表 申报单位： 序 号 单位名称（分厂） 计量器具名称 管径 精度等级 测量介质 能源计量器具级别 用能单元 数量 价值 合计 填报： 审核： 批准： 说明：新增计量器具应在流程图中标明，需要改造完善的说明原因。
