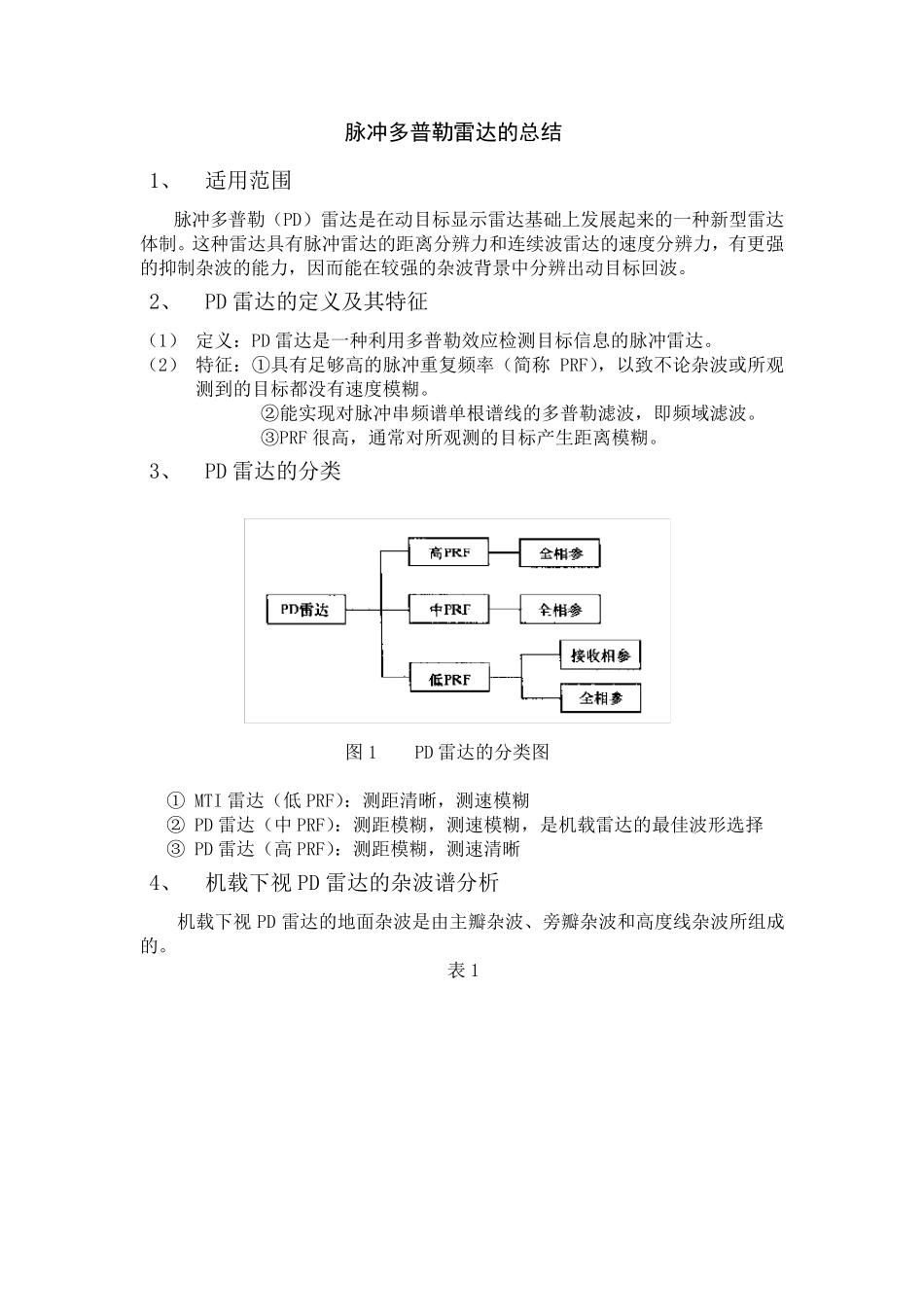

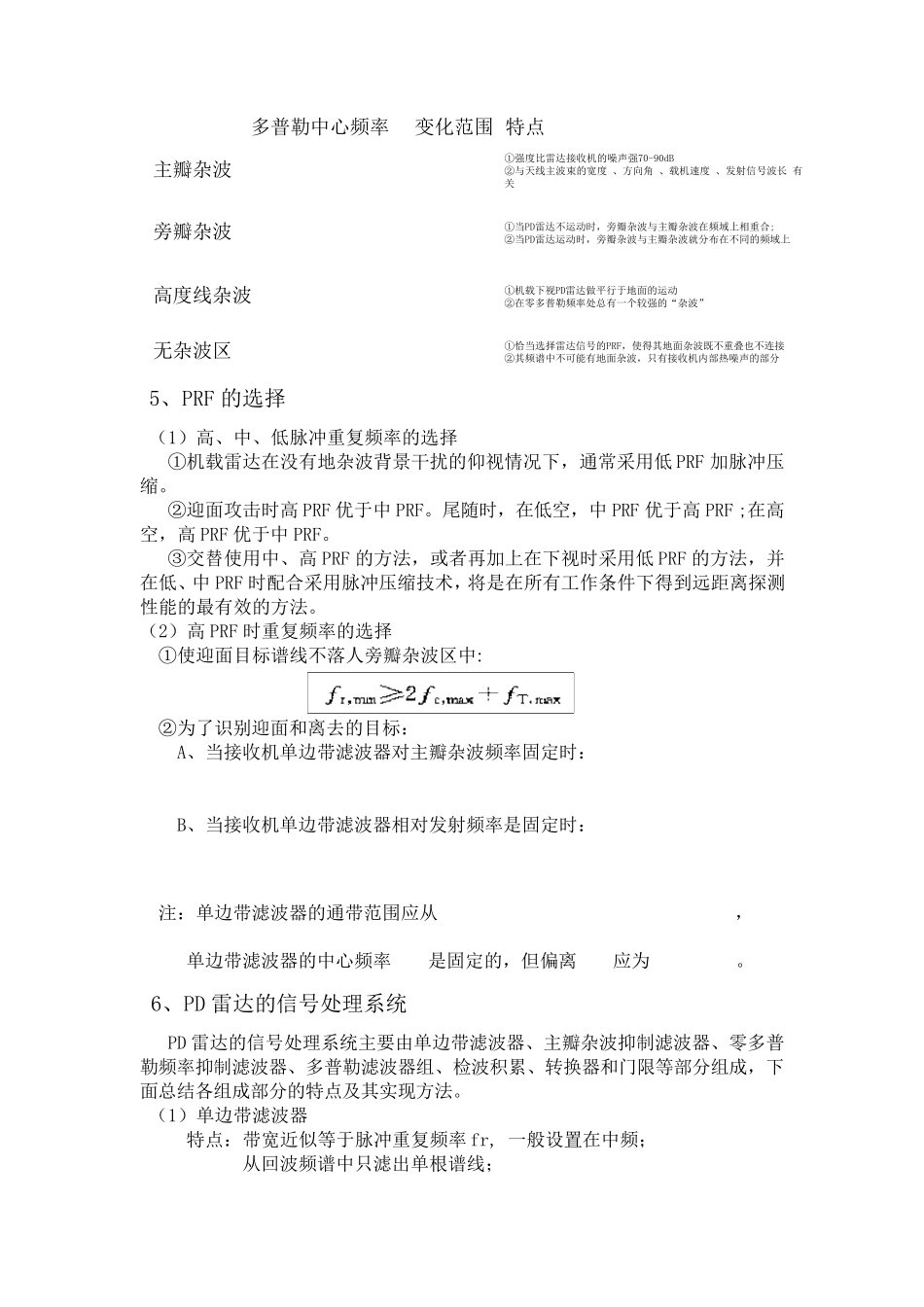

脉冲多普勒雷达的总结 1、 适用范围 脉冲多普勒(PD)雷达是在动目标显示雷达基础上发展起来的一种新型雷达体制。这种雷达具有脉冲雷达的距离分辨力和连续波雷达的速度分辨力,有更强的抑制杂波的能力,因而能在较强的杂波背景中分辨出动目标回波。 2、 PD 雷达的定义及其特征 (1) 定义:PD 雷达是一种利用多普勒效应检测目标信息的脉冲雷达。 (2) 特征:①具有足够高的脉冲重复频率(简称 PRF),以致不论杂波或所观测到的目标都没有速度模糊。 ②能实现对脉冲串频谱单根谱线的多普勒滤波,即频域滤波。 ③PRF 很高,通常对所观测的目标产生距离模糊。 3、 PD 雷达的分类 图 1 PD 雷达的分类图 ① MTI 雷达(低 PRF):测距清晰,测速模糊 ② PD 雷达(中PRF):测距模糊,测速模糊,是机载雷达的最佳波形选择 ③ PD 雷达(高 PRF):测距模糊,测速清晰 4、 机载下视 PD 雷达的杂波谱分析 机载下视 PD 雷达的地面杂波是由主瓣杂波、旁瓣杂波和高度线杂波所组成的。 表 1 多普勒中心频率变化范围特点主瓣杂波①强度比雷达接收机的噪声强70-90dB②与天线主波束的宽度 、方向角 、载机速度 、发射信号波长 有关旁瓣杂波①当PD雷达不运动时,旁瓣杂波与主瓣杂波在频域上相重合;②当PD雷达运动时,旁瓣杂波与主瓣杂波就分布在不同的频域上高度线杂波①机载下视PD雷达做平行于地面的运动②在零多普勒频率处总有一个较强的“杂波”无杂波区①恰当选择雷达信号的PRF,使得其地面杂波既不重叠也不连接②其频谱中不可能有地面杂波,只有接收机内部热噪声的部分5、PRF 的选择 (1)高、中、低脉冲重复频率的选择 ①机载雷达在没有地杂波背景干扰的仰视情况下,通常采用低 PRF 加脉冲压缩。 ②迎面攻击时高PRF 优于中PRF。尾随时,在低空,中PRF 优于高PRF ;在高空,高PRF 优于中PRF。 ③交替使用中、高PRF 的方法,或者再加上在下视时采用低 PRF 的方法,并在低、中PRF 时配合采用脉冲压缩技术,将是在所有工作条件下得到远距离探测性能的最有效的方法。 (2)高PRF 时重复频率的选择 ①使迎面目标谱线不落人 旁瓣杂波区中: ②为 了 识 别 迎面和 离去 的目标: A、当接收机单 边 带 滤 波器 对 主瓣杂波频率固 定 时: B、当接收机单 边 带 滤 波器 相对 发射频率是固 定 时: 注 : 单 边 带 滤 波器 的通带 范围应 从, 单 边 带 滤 波...
