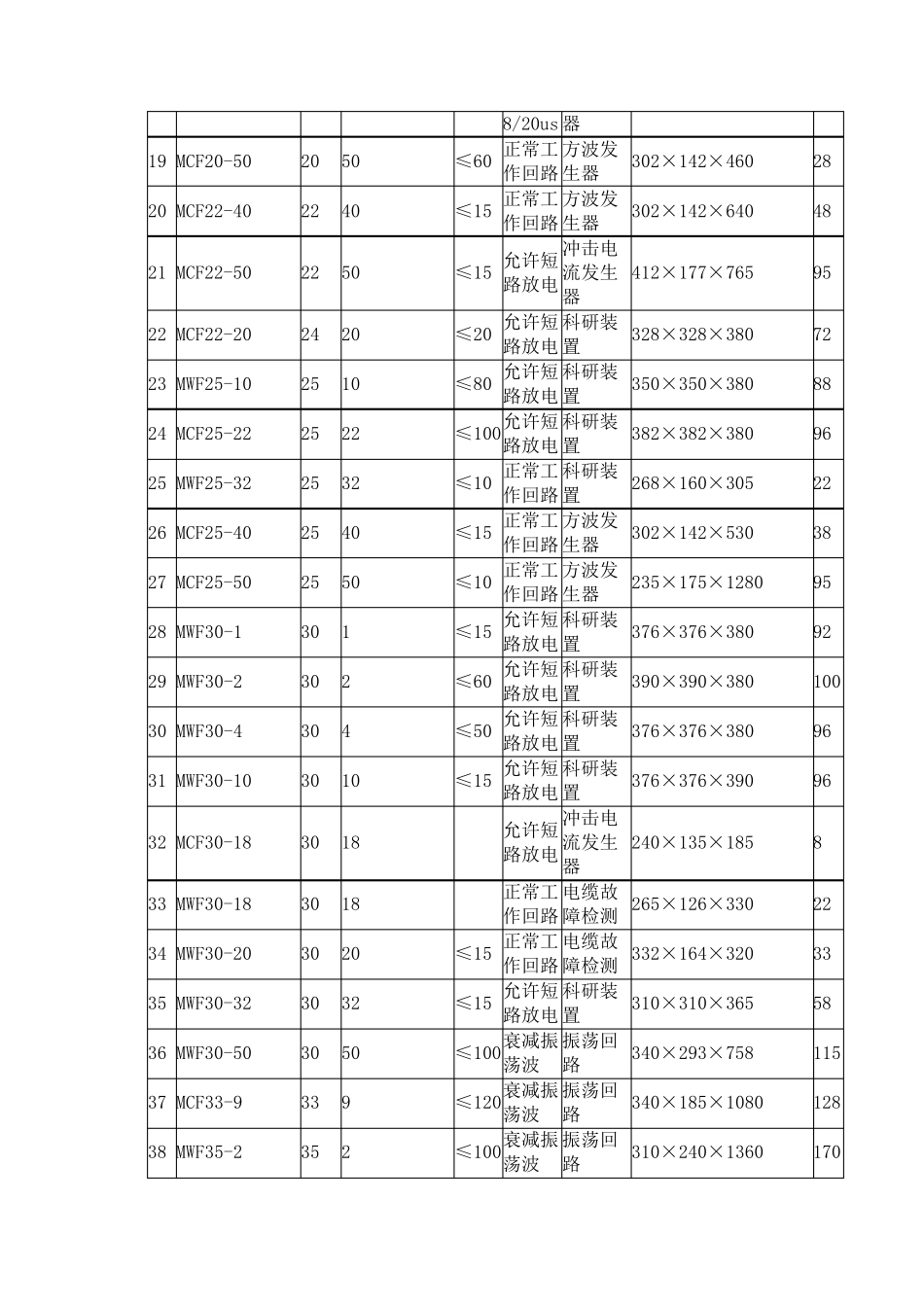

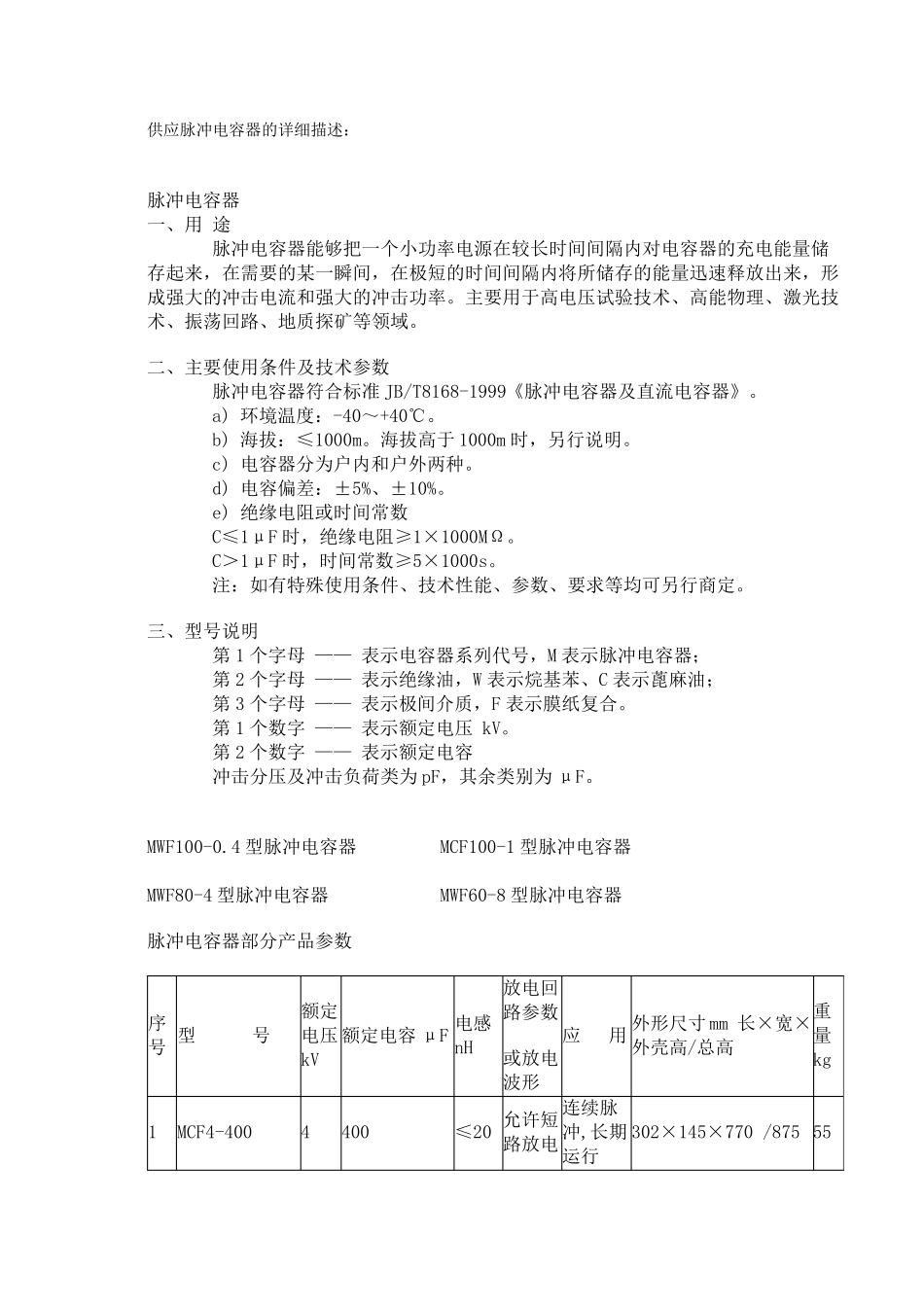

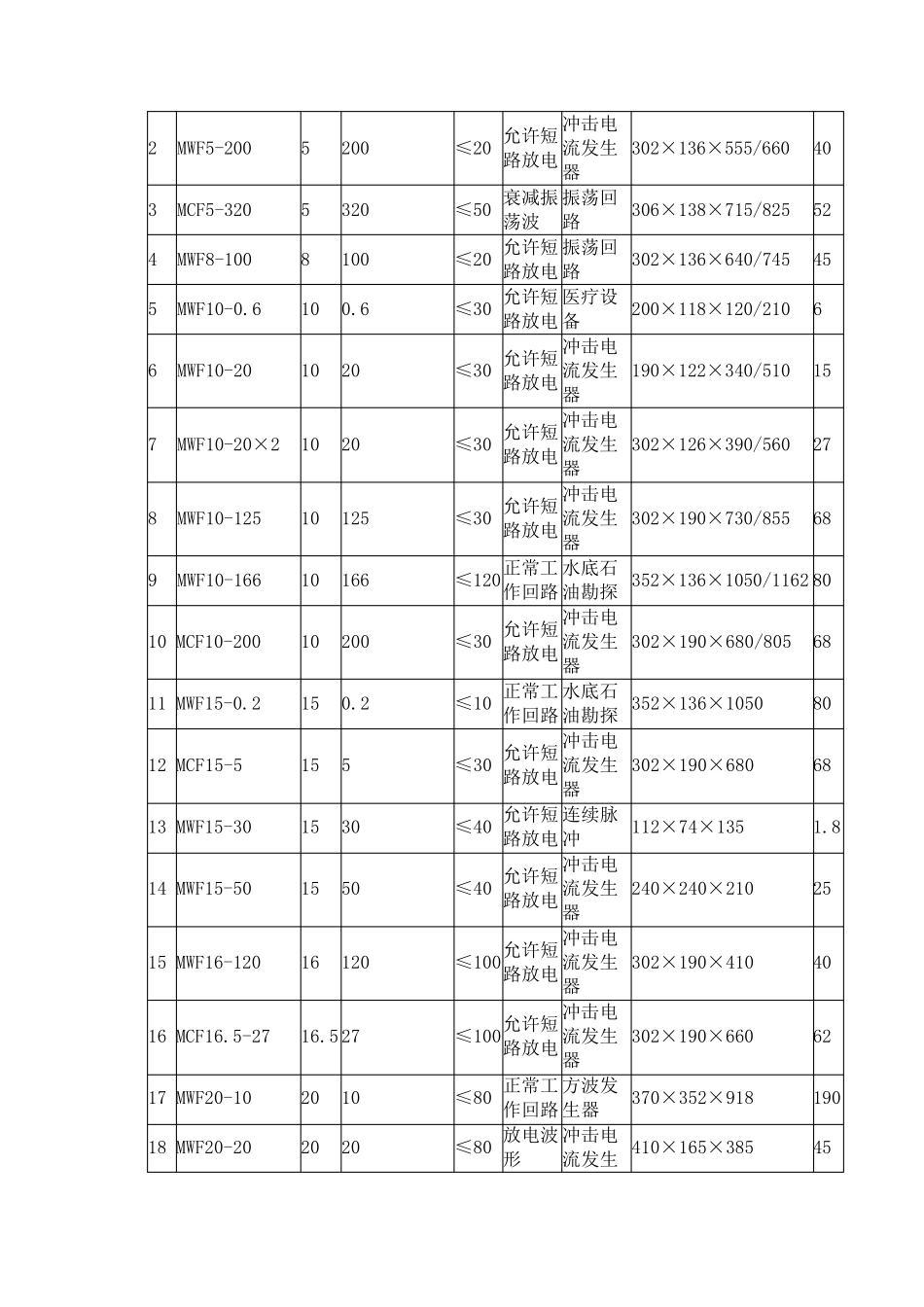

供应脉冲电容器的详细描述： 脉冲电容器 一、用 途 脉冲电容器能够把一个小功率电源在较长时间间隔内对电容器的充电能量储存起来，在需要的某一瞬间，在极短的时间间隔内将所储存的能量迅速释放出来，形成强大的冲击电流和强大的冲击功率。主要用于高电压试验技术、高能物理、激光技术、振荡回路、地质探矿等领域。 二、主要使用条件及技术参数 脉冲电容器符合标准JB/T8168-1999《脉冲电容器及直流电容器》。 a) 环境温度：-40～+40℃。 b) 海拔：≤1000m。海拔高于1000m 时，另行说明。 c) 电容器分为户内和户外两种。 d) 电容偏差：±5%、±10%。 e) 绝缘电阻或时间常数 C≤1μF 时，绝缘电阻≥1×1000MΩ。 C＞1μF 时，时间常数≥5×1000s。 注：如有特殊使用条件、技术性能、参数、要求等均可另行商定。 三、型号说明 第1 个字母 —— 表示电容器系列代号，M 表示脉冲电容器； 第2 个字母 —— 表示绝缘油，W 表示烷基苯、C 表示蓖麻油； 第3 个字母 —— 表示极间介 质，F 表示膜 纸 复 合。 第1 个数字 —— 表示额 定电压 kV。 第2 个数字 —— 表示额 定电容 冲击分压及冲击负 荷 类 为pF，其 余 类 别 为μF。 MWF100-0.4 型脉冲电容器 MCF100-1 型脉冲电容器 MWF80-4 型脉冲电容器 MWF60-8 型脉冲电容器 脉冲电容器部 分产 品 参数 序号 型 号 额 定电压 kV 额 定电容μF 电感nH 放电回路参数 或放电波 形 应 用 外形尺 寸 mm 长×宽 ×外壳 高/总 高 重量kg 1 MCF4-400 4 400 ≤20 允 许 短路放电 连 续 脉冲,长期运 行 302×145×770 /875 55 2 MWF5-200 5 200 ≤20 允许短路放电 冲击电流发生器 302×136×555/660 40 3 MCF5-320 5 320 ≤50 衰减振荡波 振荡回路 306×138×715/825 52 4 MWF8-100 8 100 ≤20 允许短路放电 振荡回路 302×136×640/745 45 5 MWF10-0.6 10 0.6 ≤30 允许短路放电 医疗设备 200×118×120/210 6 6 MWF10-20 10 20 ≤30 允许短路放电 冲击电流发生器 190×122×340/510 15 7 MWF10-20×2 10 20 ≤30 允许短路放电 冲击电流发生器 302×126×390/560 27 8 MWF10-125 10 125 ≤30 允许短路放电 冲击电流发生器 302×190×730/855 68 9 MWF10-166 10 166 ≤120 正常工作回路 水底石油勘探 352×136×1050/1162...
