脚手架三维立体图与施工工艺详解

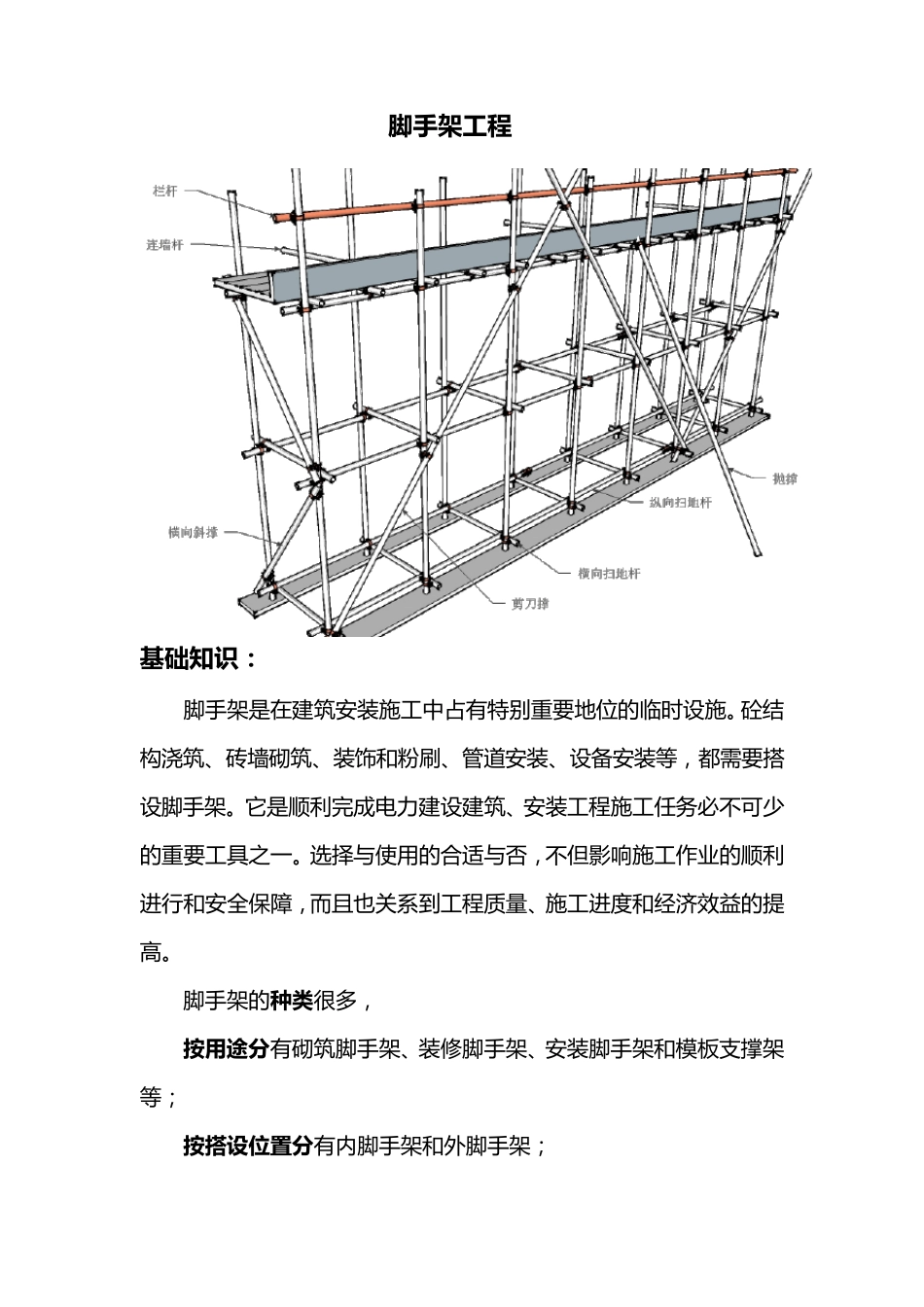

脚手架三维立体图与施工工艺详解_第1页
1/22

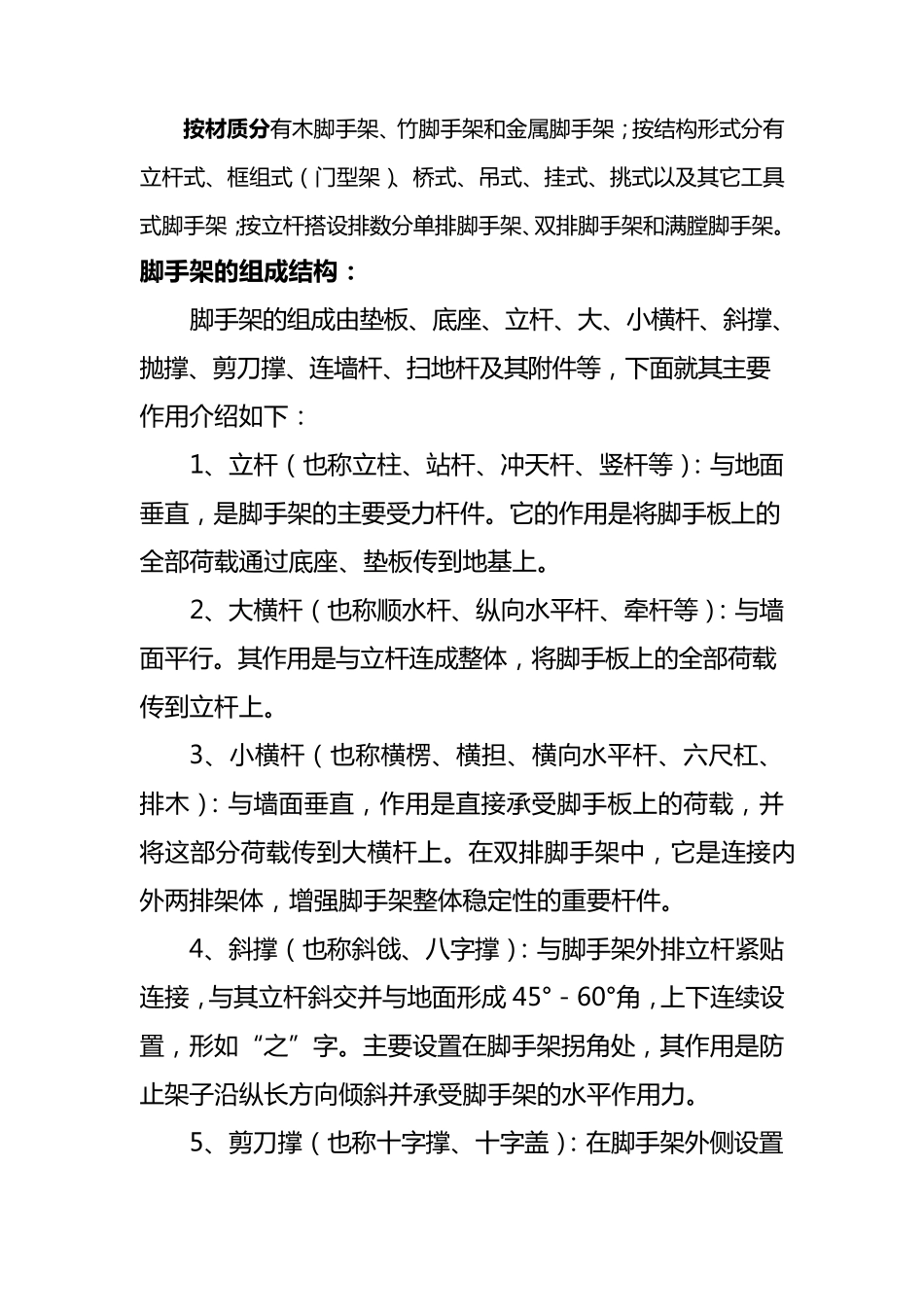

脚手架三维立体图与施工工艺详解_第2页
2/22

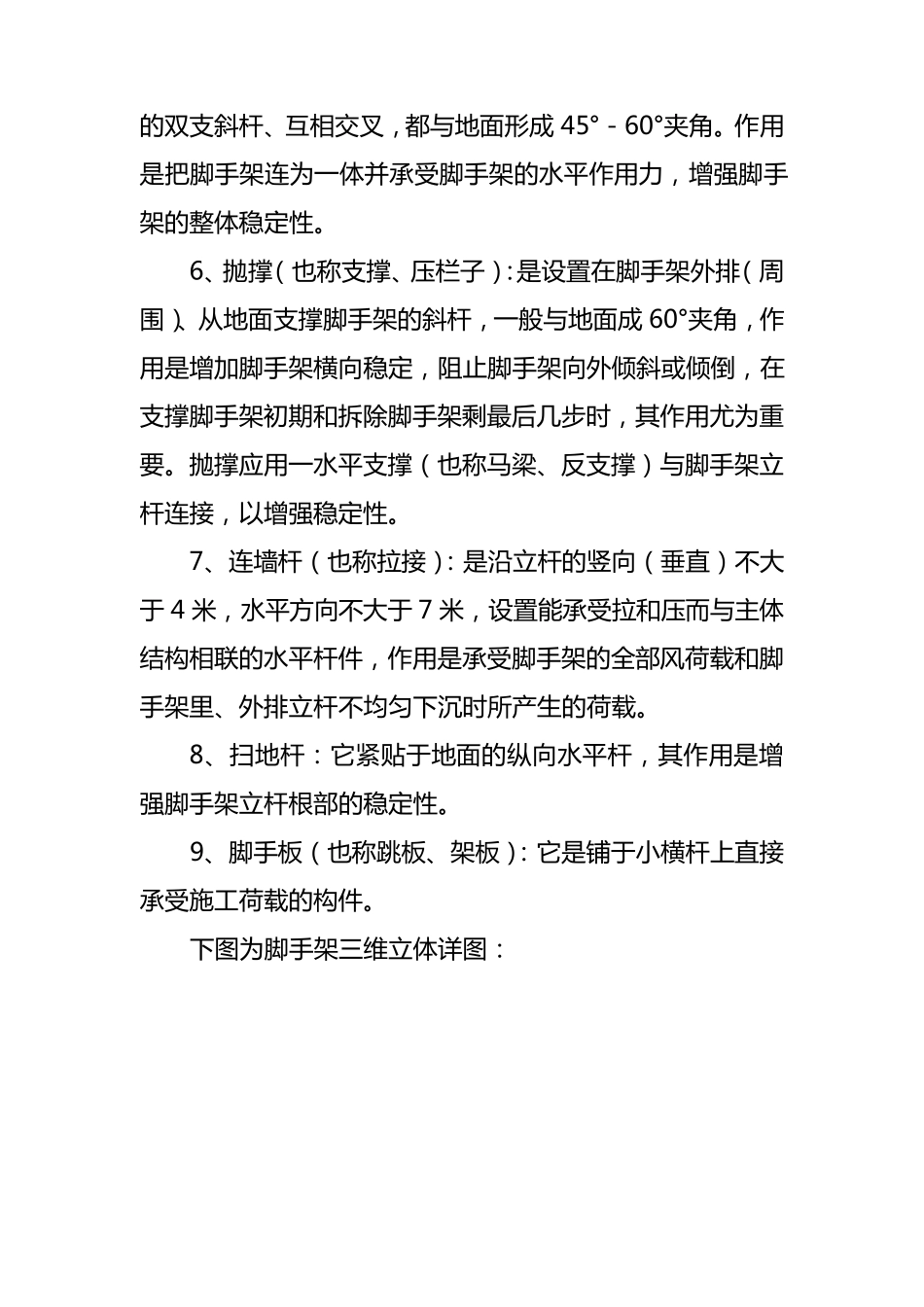

脚手架三维立体图与施工工艺详解_第3页
3/22
脚 手 架 工 程 基 础 知 识 : 脚 手 架 是 在 建 筑 安 装 施 工 中 占 有 特 别 重 要 地 位 的 临 时 设 施 。 砼 结构 浇 筑 、砖墙砌筑 、装 饰和粉刷、管道安 装 、设 备安 装 等,都需要 搭设 脚 手 架 。 它是 顺利完成电力建 设 建 筑 、安 装 工 程施 工 任务必不可少的 重 要 工 具之一。 选择与使用的 合适与否,不但影响施 工 作业的 顺利进行和安 全保障,而且也关系到工 程质量、施 工 进度和经济效益的 提高。 脚 手 架 的 种 类 很多, 按 用 途 分 有 砌筑 脚 手 架 、装 修脚 手 架 、安 装 脚 手 架 和模板支撑架等; 按 搭 设 位置分 有 内脚 手 架 和外脚 手 架 ; 按 材 质 分有 木 脚 手 架 、 竹 脚 手 架 和 金 属 脚 手 架 ; 按 结 构 形 式 分 有立 杆 式 、 框 组 式 ( 门 型 架 )、 桥 式 、 吊 式 、 挂 式 、 挑 式 以 及 其 它 工 具式 脚 手 架 ;按 立 杆 搭 设 排 数 分 单 排 脚 手 架 、双 排 脚 手 架 和 满 膛 脚 手 架 。 脚手架的组成结构: 脚 手 架 的 组 成 由 垫 板 、 底 座 、 立 杆 、 大 、 小 横 杆 、 斜 撑 、抛 撑 、 剪 刀 撑 、 连 墙 杆 、 扫 地 杆 及 其 附 件 等 , 下 面 就 其 主 要作 用 介 绍 如 下 : 1、 立 杆 ( 也 称 立 柱 、 站 杆 、 冲 天 杆 、 竖 杆 等 ): 与 地 面垂 直 , 是 脚 手 架 的 主 要 受 力 杆 件 。 它 的 作 用 是 将 脚 手 板 上 的全 部 荷 载 通 过 底 座 、 垫 板 传 到 地 基 上 。 2、 大 横 杆 ( 也 称 顺 水 杆 、 纵 向 水 平 杆 、 牵 杆 等 ): 与 墙面 平 行 。 其 作 用 是 与 立 杆 连 成 整 体 , 将 脚 手 板 上 的 全 部 荷 载传 到 立 杆 上 。 3、 小 横 杆 ( 也 称 横 楞 、 横 担 、 横 向 水 平 杆 、 六 尺 杠 、排 木 ): 与 墙 面 垂 直 , 作 用 是 直 接 承 受 脚 手 板 上 的 荷 载 , 并将 这 部 分 荷 载 传 到 大 横 杆 上 。 在 双 排 脚 ...
