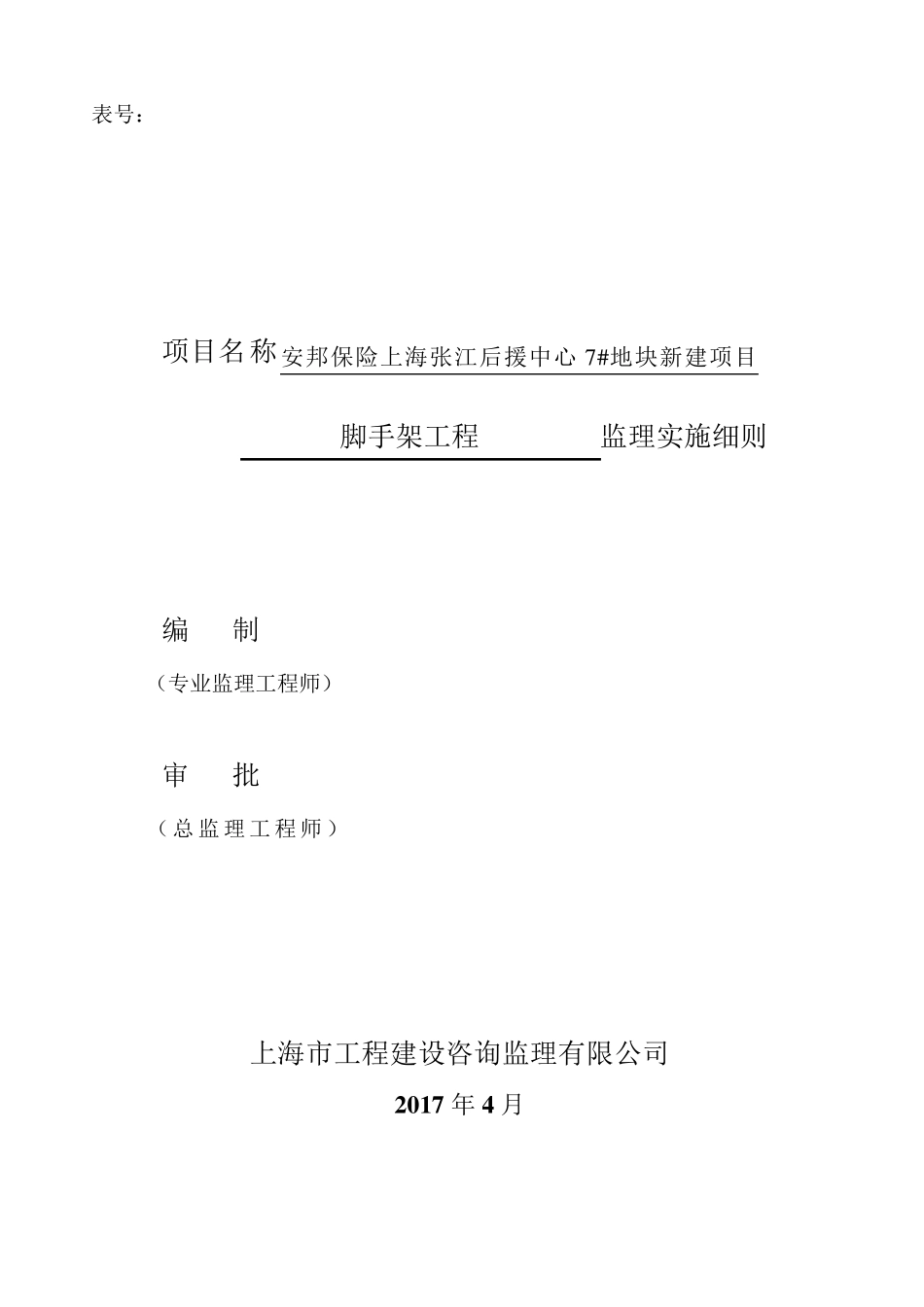

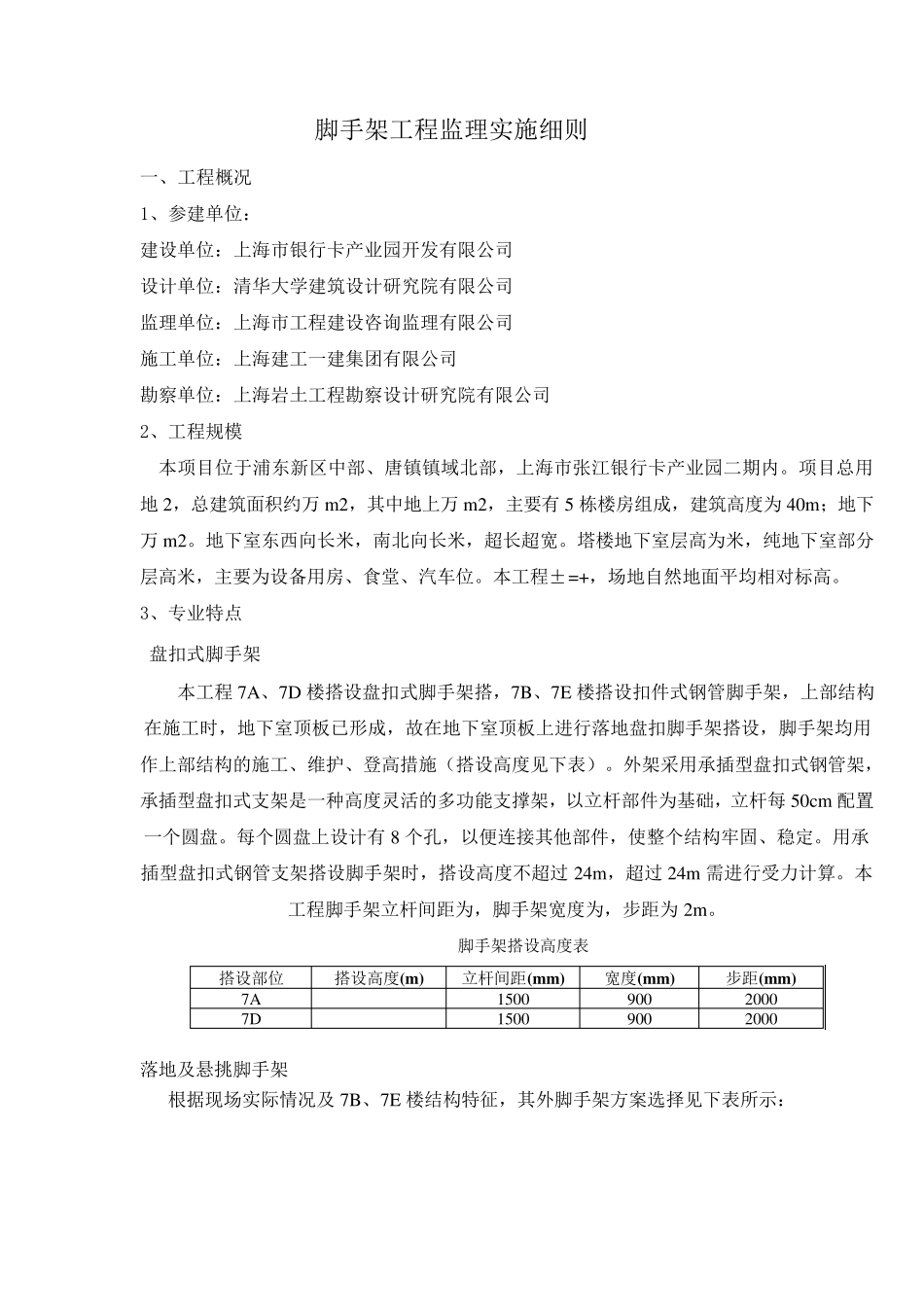

表号: 项目名称安邦保险上海张江后援中心 7 # 地块新建项目 脚手架工程 监理实施细则 编 制 (专业监理工程师) 审 批 (总 监 理 工 程 师 ) 上海市工程建设咨询监理有限公司 2 0 1 7 年 4 月 脚手架工程监理实施细则 一、工程概况 1、参建单位: 建设单位:上海市银行卡产业园开发有限公司 设计单位:清华大学建筑设计研究院有限公司 监理单位:上海市工程建设咨询监理有限公司 施工单位:上海建工一建集团有限公司 勘察单位:上海岩土工程勘察设计研究院有限公司 2、工程规模 本项目位于浦东新区中部、唐镇镇域北部,上海市张江银行卡产业园二期内。项目总用地2,总建筑面积约万m 2,其中地上万m 2,主要有5 栋楼房组成,建筑高度为40m ;地下万m 2。地下室东西向长米,南北向长米,超长超宽。塔楼地下室层高为米,纯地下室部分层高米,主要为设备用房、食堂、汽车位。本工程±=+,场地自然地面平均相对标高。 3、专业特点 盘扣式脚手架 本工程7A、7D 楼搭设盘扣式脚手架搭,7B、7E 楼搭设扣件式钢管脚手架,上部结构在施工时,地下室顶板已形成,故在地下室顶板上进行落地盘扣脚手架搭设,脚手架均用作上部结构的施工、维护、登高措施(搭设高度见下表)。外架采用承插型盘扣式钢管架,承插型盘扣式支架是一种 高度灵 活 的多 功 能 支撑 架,以 立 杆 部件为基 础 ,立 杆 每 50cm 配 置一个 圆 盘。每 个 圆 盘上设计有8 个 孔 ,以 便 连 接 其他 部件,使 整 个 结构牢 固 、稳 定 。用承插型盘扣式钢管支架搭设脚手架时,搭设高度不 超过 24m ,超过 24m 需 进行受 力 计算 。本工程脚手架立 杆 间 距 为,脚手架宽度为,步 距 为2m 。 脚手架搭设高度表 搭设部位 搭设高度(m ) 立 杆 间 距 (m m ) 宽度(m m ) 步 距 (m m ) 7A 1500 900 2000 7D 1500 900 2000 落地及 悬 挑 脚手架 根 据 现 场实际 情 况及 7B、7E 楼结构特征 ,其外脚手架方 案 选 择 见下表所 示 : 楼层 脚手类型 搭设范围 主要参数 7B 落地式双立杆脚手架 东西侧脚手架布置: 车库顶 m~,搭设高度约,双立杆设置18m。 立杆纵距,横距;大横杆步距,大横杆设置在立杆内侧;纵向扫地杆距立杆底端200mm,横向扫地杆紧靠纵向扫地杆下方布置;内排立杆距墙面300mm;剪刀撑连续设置;每步扶手栏杆设置两...
