脚手架技术交底(有附图)

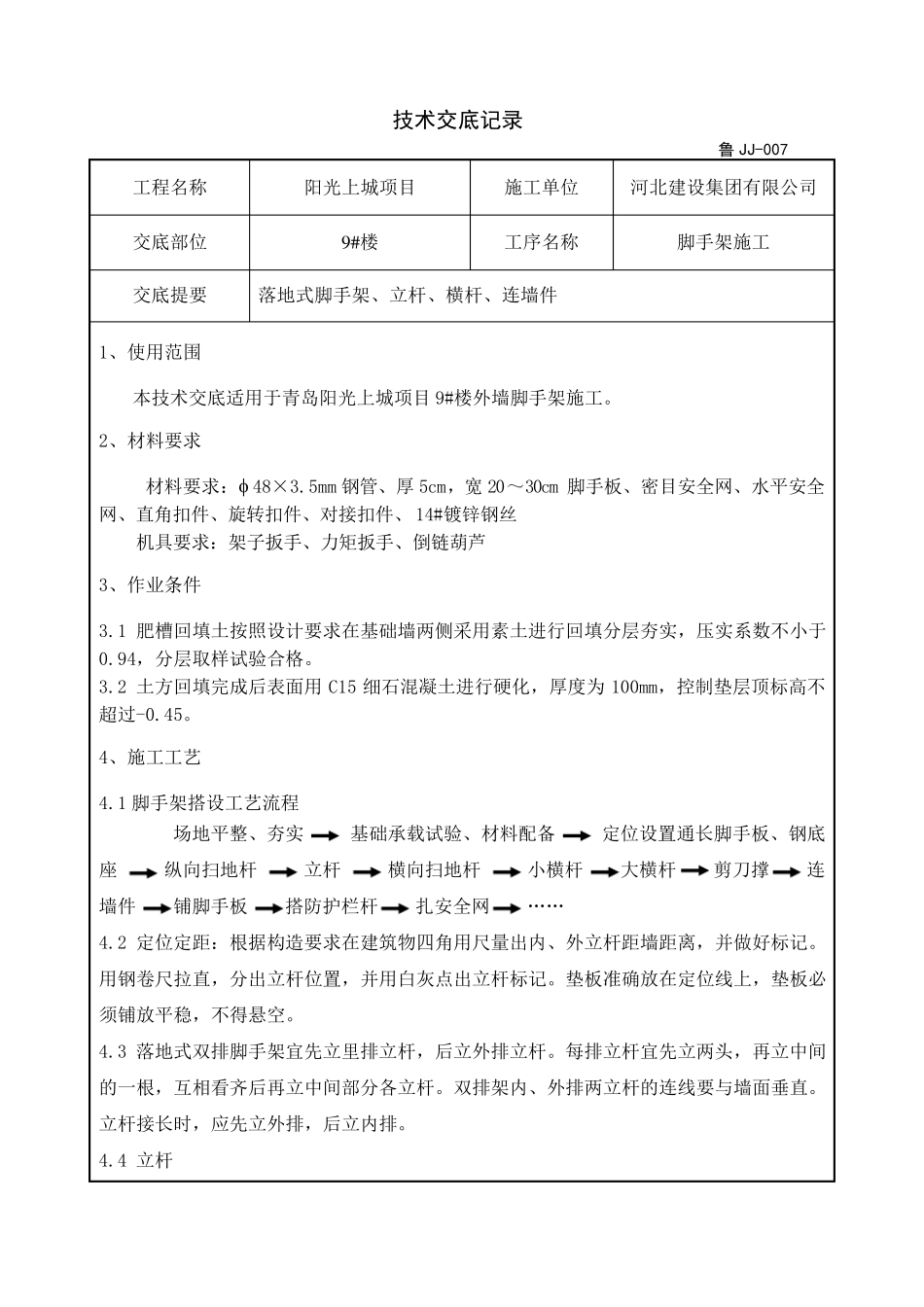

技术交底记录 鲁 JJ-007 工程名称 阳光上城项目 施工单位 河北建设集团有限公司 交底部位 9 # 楼 工序名称 脚手架施工 交底提要 落地式脚手架、立杆、横杆、连墙件 1、使用范围 本技术交底适用于青岛阳光上城项目9#楼外墙脚手架施工。 2、材料要求 材料要求： 48×3.5mm 钢管、厚 5cm，宽 20～30cm 脚手板、密目安全网、水平安全网、直角扣件、旋转扣件、对接扣件、14#镀锌钢丝 机具要求：架子扳手、力矩扳手、倒链葫芦 3、作业条件 3.1 肥槽回填土按照设计要求在基础墙两侧采用素土进行回填分层夯实，压实系数不小于0.94，分层取样试验合格。 3.2 土方回填完成后表面用C15 细石混凝土进行硬化，厚度为100mm，控制垫层顶标高不超过-0.45。 4、施工工艺 4.1 脚手架搭设工艺流程 场地平整、夯实 基础承载试验、材料配备 定 位设置 通 长 脚手板、钢底座 纵 向 扫 地杆 立杆 横向 扫 地杆 小横杆 大 横杆 剪 刀 撑 连墙件 铺 脚手板 搭防 护 栏 杆 扎 安全网 … … 4.2 定 位定 距 ：根 据 构 造 要求在建筑 物 四 角用尺 量 出 内 、外立杆距 墙距 离 ，并 做 好 标记 。用钢卷 尺 拉 直，分出 立杆位置 ，并 用白 灰 点 出 立杆标记 。垫板准 确 放 在定 位线 上，垫板必须 铺 放 平稳 ，不得 悬 空 。 4.3 落地式双 排 脚手架宜 先 立里 排 立杆，后立外排 立杆。每 排 立杆宜 先 立两头 ，再 立中 间的 一 根 ，互 相 看 齐 后再 立中 间 部分各 立杆。双 排 架内 、外排 两立杆的 连线 要与 墙面垂 直。立杆接长 时 ，应 先 立外排 ，后立内 排 。 4.4 立杆 技术交底记录 鲁 JJ-007 工程名称 阳光上城项目 施工单位 河北建设集团有限公司 交底部位 9 # 楼 工序名称 脚手架施工 交底提要 落地式脚手架、立杆、横杆、连墙件 4.4.1 主体四周脚手架均采用双排单立杆，里排立杆距结构外墙35cm，排距（横距）1.1m，纵距1.5m，立杆顶端高出结构檐口上皮 1.5m。 4.4.2 立杆接头采用对接扣件连接， 立杆与大横杆采用直角扣件连接，接头交错布置，两个相邻立柱接头避免出现在同步同跨内，并在高度方向错开的距离不小于50mm，各接头中心距主节点的距离不大于600mm。 4.4.3 立杆在顶部搭接时，搭接长度不小于 1m，必须等间距3个旋转扣件固定，端部扣件盖板边缘至搭...
