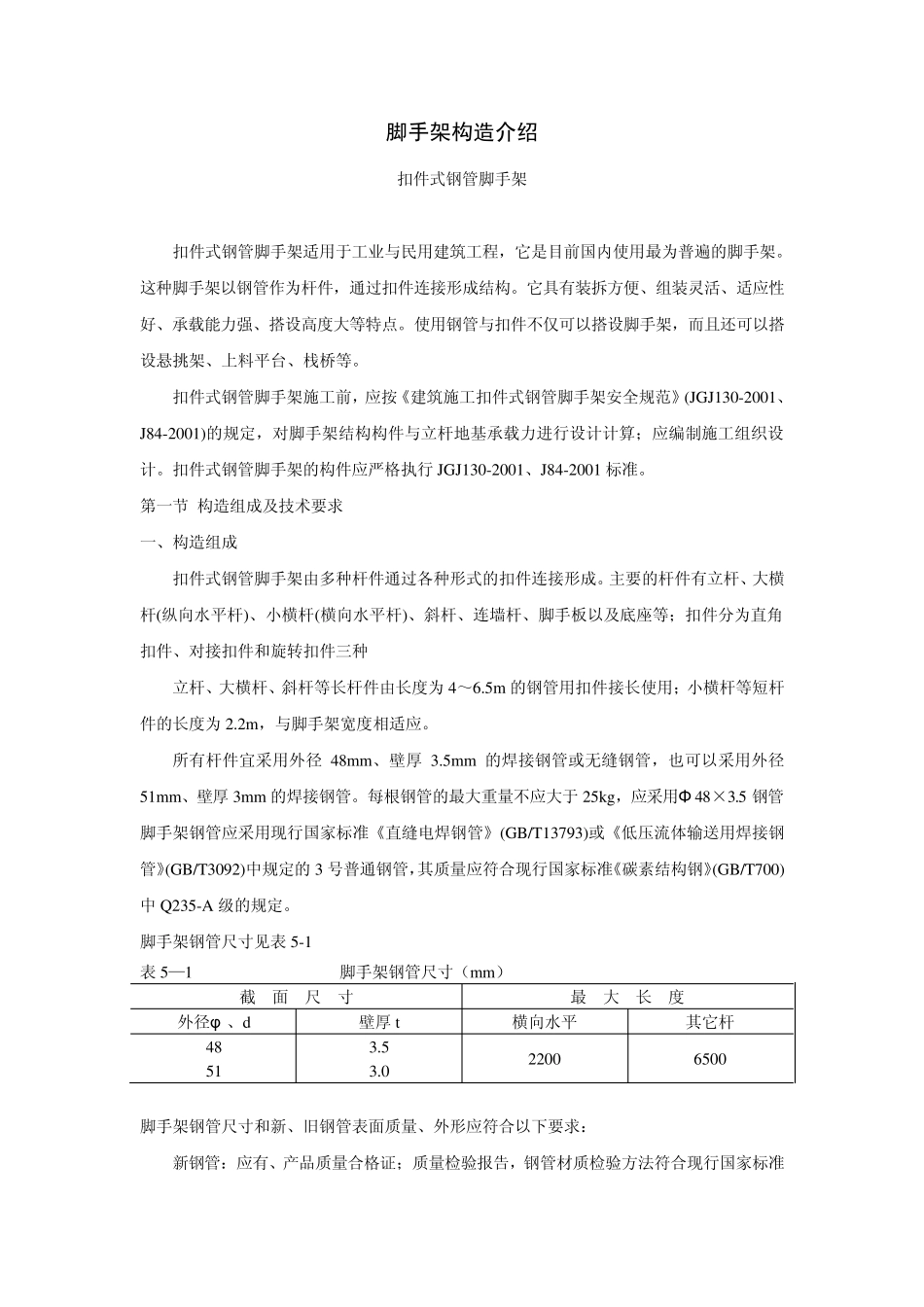

脚手架构造介绍

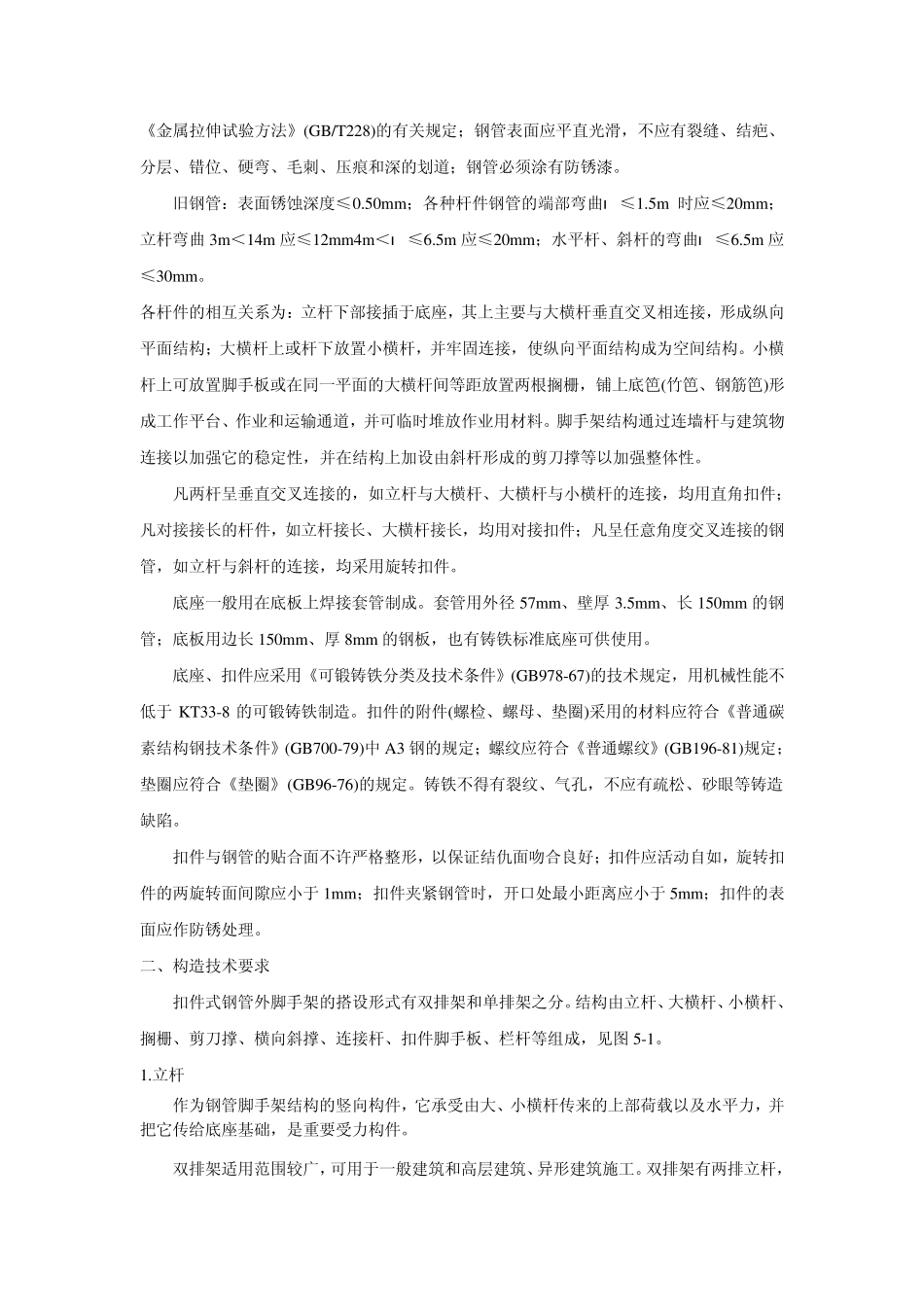

脚手架构造介绍 扣件式钢管脚手架 扣件式钢管脚手架适用于工业与民用建筑工程，它是目前国内使用最为普遍的脚手架。这种脚手架以钢管作为杆件，通过扣件连接形成结构。它具有装拆方便、组装灵活、适应性好、承载能力强、搭设高度大等特点。使用钢管与扣件不仅可以搭设脚手架，而且还可以搭设悬挑架、上料平台、栈桥等。 扣件式钢管脚手架施工前，应按《建筑施工扣件式钢管脚手架安全规范》(JGJ130-2001、J84-2001)的规定，对脚手架结构构件与立杆地基承载力进行设计计算；应编制施工组织设计。扣件式钢管脚手架的构件应严格执行 JGJ130-2001、J84-2001 标准。 第一节 构造组成及技术要求 一、构造组成 扣件式钢管脚手架由多种杆件通过各种形式的扣件连接形成。主要的杆件有立杆、大横杆(纵向水平杆)、小横杆(横向水平杆)、斜杆、连墙杆、脚手板以及底座等；扣件分为直角扣件、对接扣件和旋转扣件三种 立杆、大横杆、斜杆等长杆件由长度为 4～6.5m 的钢管用扣件接长使用；小横杆等短杆件的长度为 2.2m，与脚手架宽度相适应。 所有杆件宜采用外径48mm、壁厚3.5mm 的焊接钢管或无缝钢管，也可以采用外径51mm、壁厚3mm 的焊接钢管。每根钢管的最大重量不应大于 25kg，应采用Φ 48×3.5 钢管 脚手架钢管应采用现行国家标准《直缝电焊钢管》(GB/T13793)或《低压流体输送用焊接钢管》(GB/T3092)中规定的 3 号普通钢管，其质量应符合现行国家标准《碳素结构钢》(GB/T700)中 Q235-A 级的规定。 脚手架钢管尺寸见表 5-1 表 5—1 脚手架钢管尺寸（mm） 截 面 尺 寸 最 大 长 度 外径φ 、d 壁厚t 横向水平 其它杆 48 51 3.5 3.0 2200 6500 脚手架钢管尺寸和新、旧钢管表面质量、外形应符合以下要求： 新钢管：应有、产品质量合格证；质量检验报告，钢管材质检验方法符合现行国家标准《金属拉伸试验方法》(GB/T228)的有关规定；钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道；钢管必须涂有防锈漆。 旧钢管：表面锈蚀深度≤0.50m m；各种杆件钢管的端部弯曲ι ≤1.5m 时应≤20m m ；立杆弯曲 3m ＜14m 应≤12m m 4m ＜ι ≤6.5m 应≤20m m；水平杆、斜杆的弯曲ι ≤6.5m 应≤30m m 。 各杆件的相互关系为：立杆下部接插于底座，其上主要与大横杆垂直交叉相连接，形成纵向平面结构；大横杆上或杆下放置小横杆，并牢固连接，使纵向平面结构成为空间结构...
