脚手架规范搭设图例

脚手架规范搭设图例_第1页
1/12
脚手架规范搭设图例_第2页
2/12
脚手架规范搭设图例_第3页
3/12

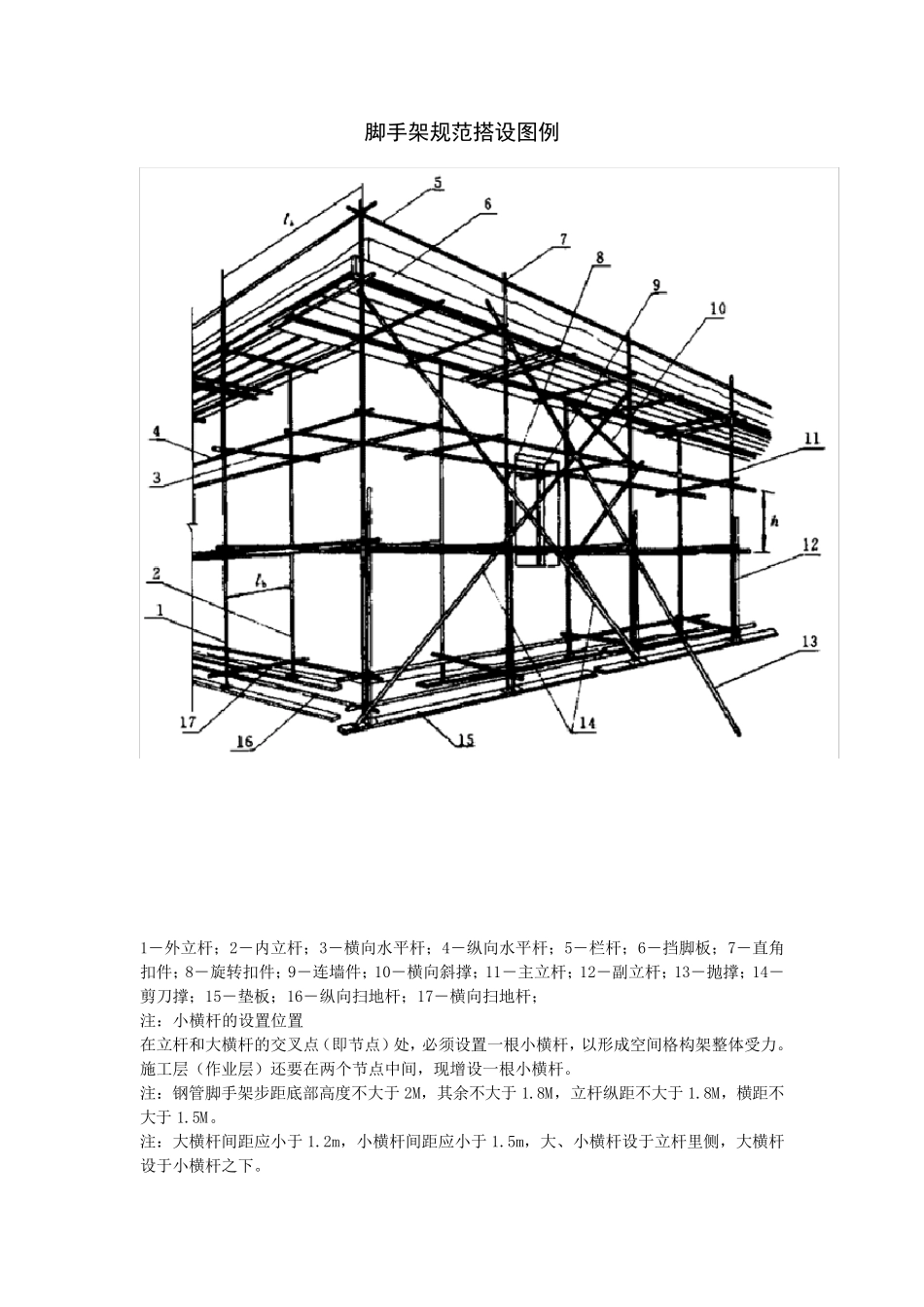

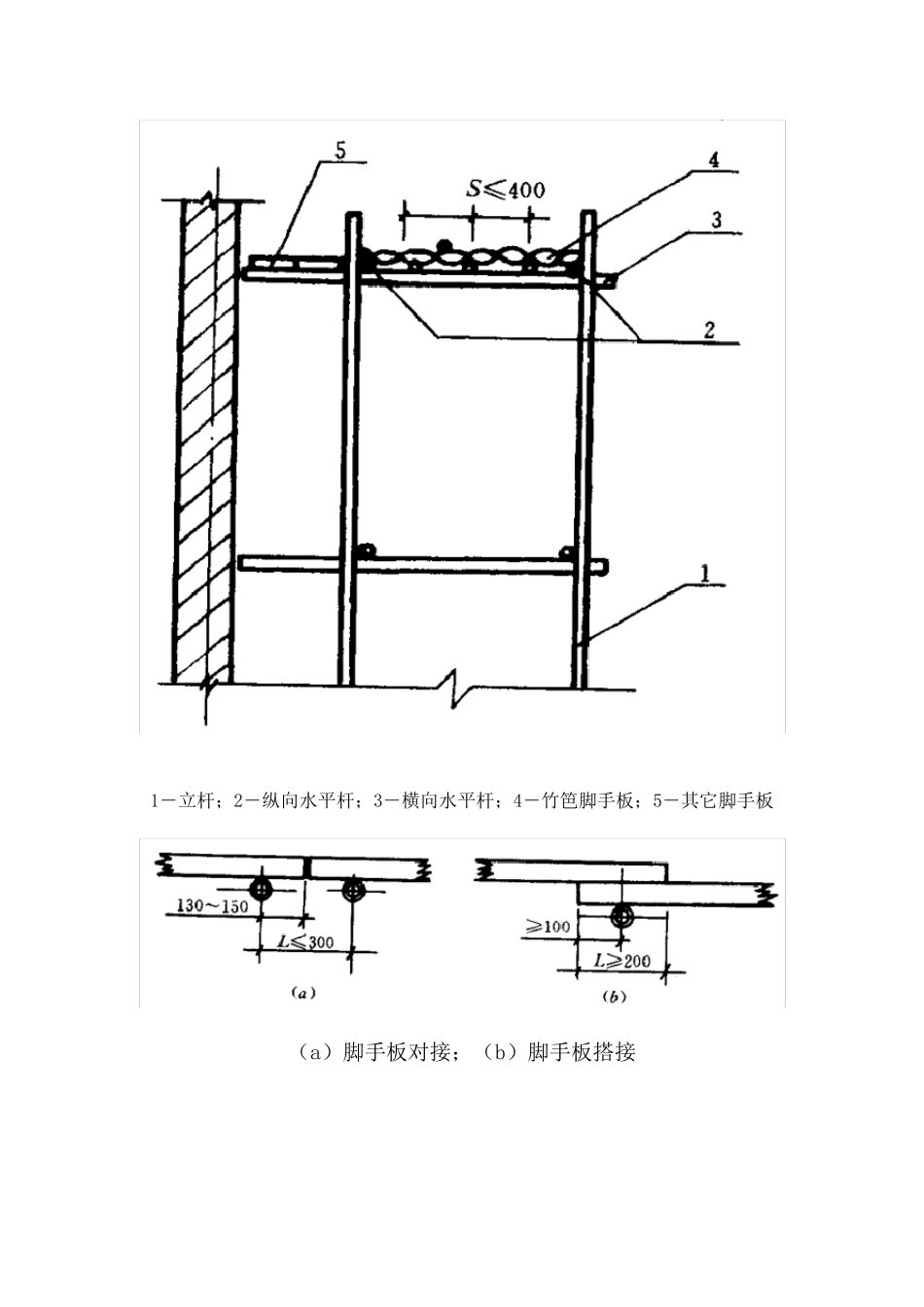

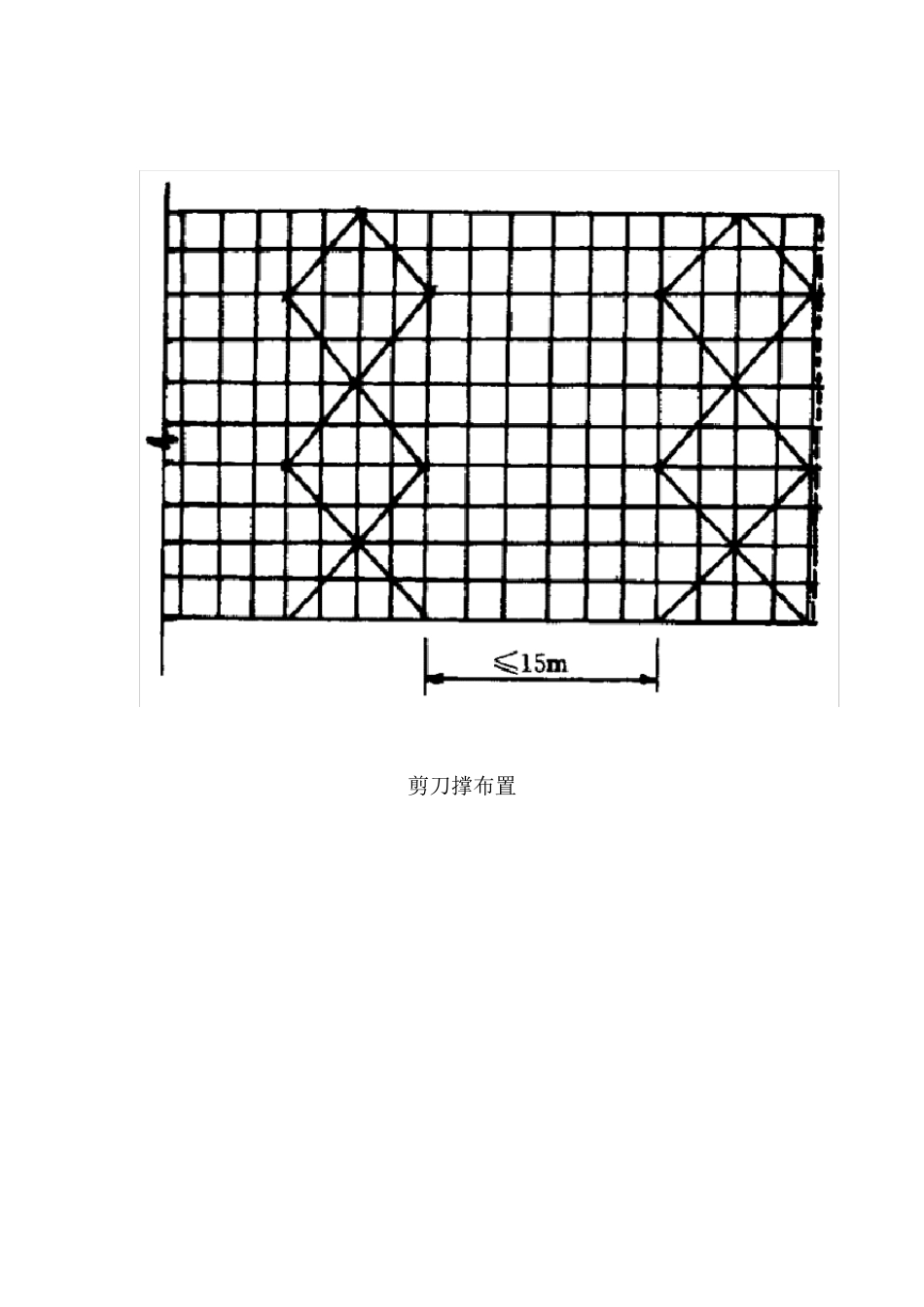

脚手架规范搭设图例 1―外立杆;2―内立杆;3―横向水平杆;4―纵向水平杆;5―栏杆;6―挡脚板;7―直角扣件;8―旋转扣件;9―连墙件;10―横向斜撑;11―主立杆;12―副立杆;13―抛撑;14―剪刀撑;15―垫板;16―纵向扫地杆;17―横向扫地杆; 注:小横杆的设置位置 在立杆和大横杆的交叉点(即节点)处,必须设置一根小横杆,以形成空间格构架整体受力。施工层(作业层)还要在两个节点中间,现增设一根小横杆。 注:钢管脚手架步距底部高度不大于 2M,其余不大于 1.8M,立杆纵距不大于 1.8M,横距不大于 1.5M。 注:大横杆间距应小于 1.2m,小横杆间距应小于 1.5m,大、小横杆设于立杆里侧,大横杆设于小横杆之下。 1―立杆;2―纵向水平杆;3―横向水平杆;4―竹笆脚手板;5―其它脚手板 (a)脚手板对接;(b)脚手板搭接 剪刀撑布置 1―上栏杆;2―外立杆;3―挡脚板;4―中栏杆 屋 面 和 楼 层 临边的防栏杆 楼 梯 、楼 层和阳台临边防护栏杆 通道侧边防护栏杆 洞 口防护栏杆 电 梯 井口防护门 钢 柱 接 柱 用 操 作台 钢 梁登高设施 移动式操 作平台 悬 挑 式 钢 平 台 交 叉 作 业通道防护 拆除脚手架的安全常识 (1)拆架子人员一般2~3 人为一组,协同作业互相关照、监督。 (2)拆架子的高处作业人员应戴安全帽,系安全带,扎裹腿,穿软底鞋方可作业。 (3)拆除脚手架,四周应设围栏或警戒标志,并设专人看管,禁止人员入内。 (4)架子拆除时要自上而下按顺序拆除,所有杆件材料均按先搭后拆、后搭先拆的原则依次进行。拆下的材料要随拆随清理,不得随便从高处向下抛掷物料。从架子向下送料时要上下配合,做到上呼下应,不准上下同时作业。 (5)大片架子拆除后预留的斜道,上料平台、通道等,应在大片架子拆除前进行加固,以便拆除后能确保其完整,安全可靠。 (6)在拆架过程中,不得中途换人,必须换人时,应将拆除情况交待清楚后方可离开。 (7)拆除脚手架立杆时,要先抱住立杆再拆开最后两个扣,拆除大横杆、斜撑、剪刀撑时,应先拆中间扣,然后托住中间,再拆两头 扣,由 中间操 作人往 下顺杆子。 (8)连 墙 杆应随拆除进度 逐 层 拆除,拆抛撑前,应用 临 时撑支 住,然后才 能拆抛撑。 (9)拆下的脚手板 、钢 管、扣件、钢 丝 绳 等材料,应向下传 递 或用 绳 吊 下,禁止往 下投 扔 。 (10)拆除烟 囱 、水 塔 外...
