脱硝保温作业指导书

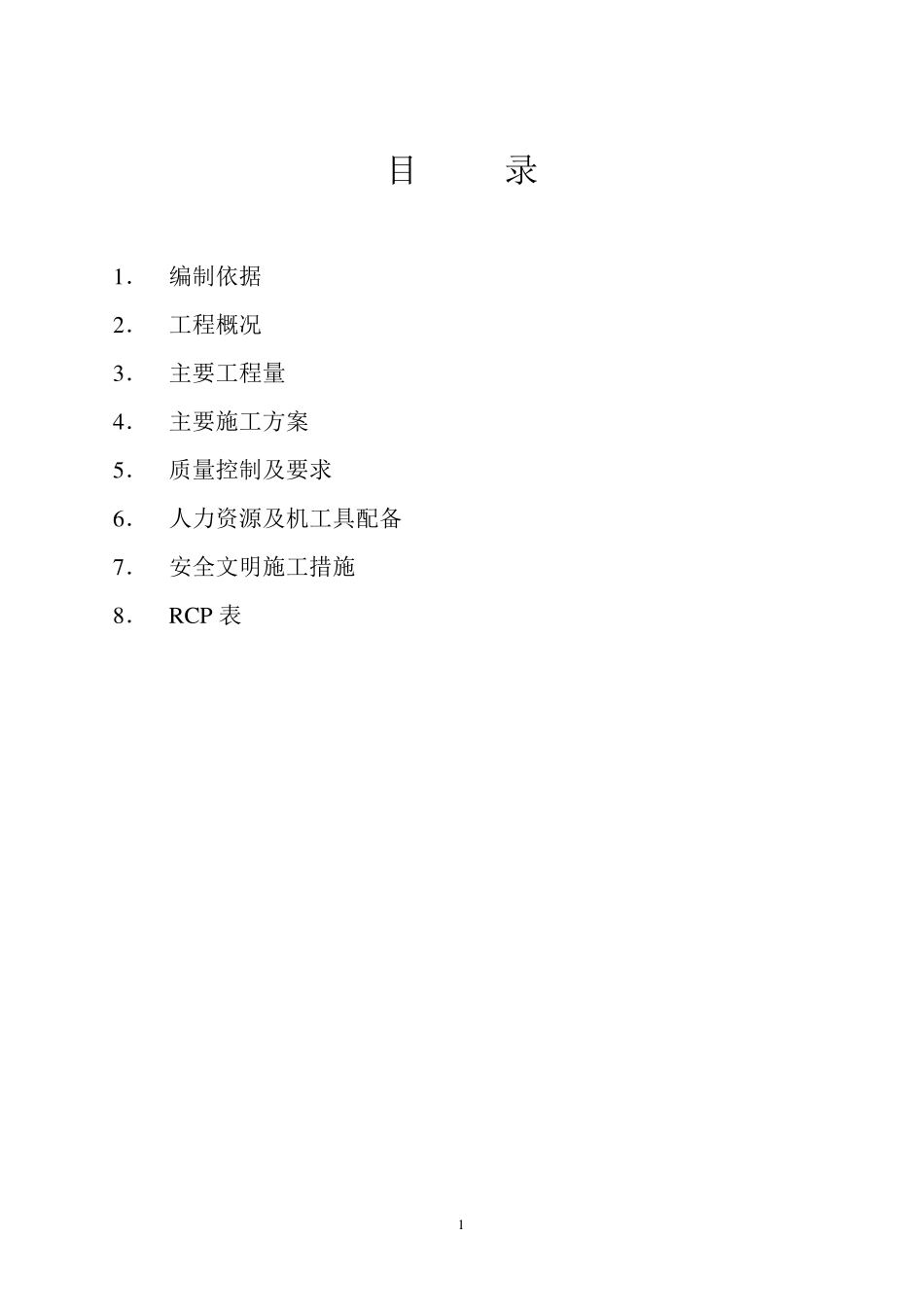

脱硝保温作业指导书_第1页
1/12

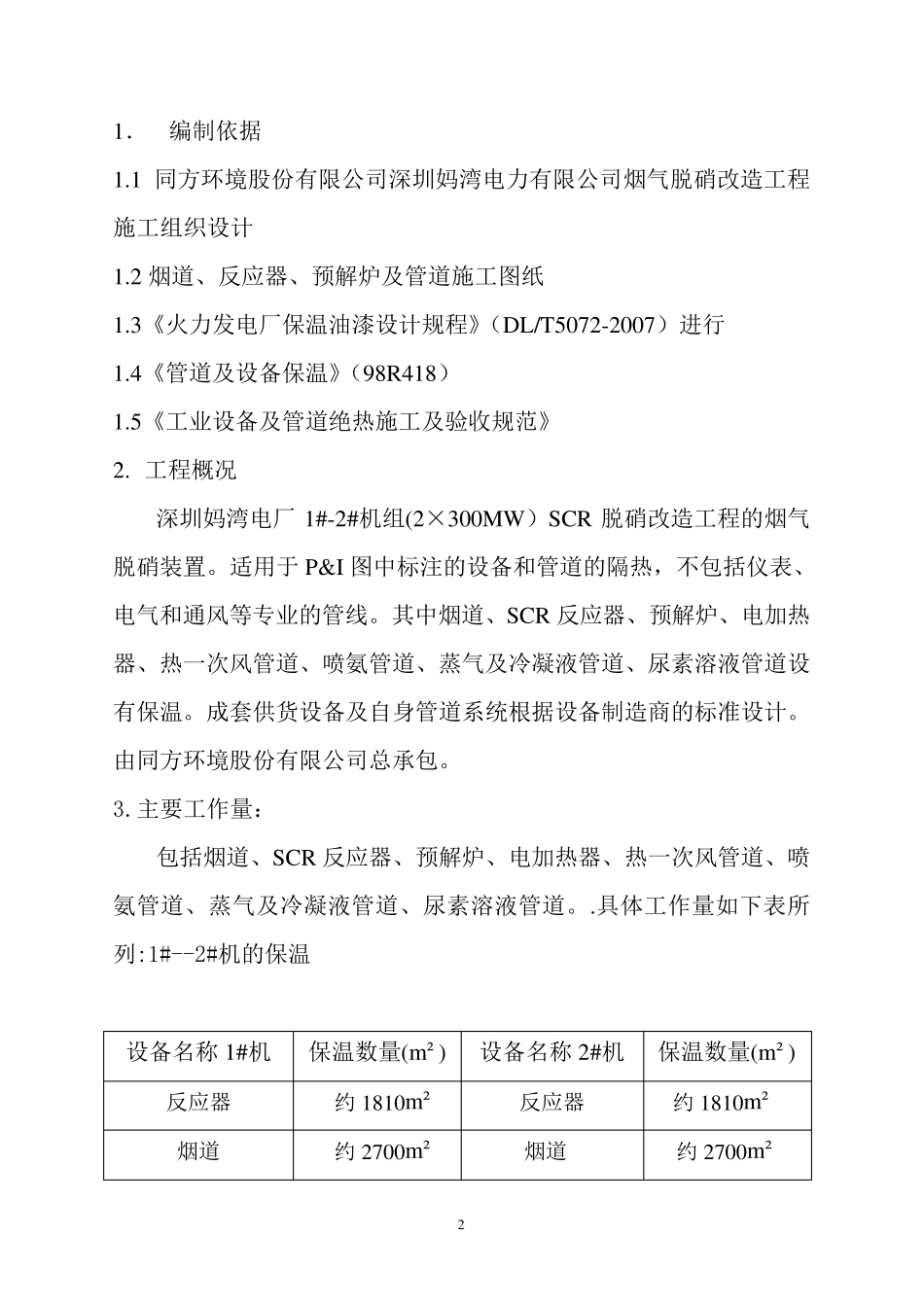

脱硝保温作业指导书_第2页
2/12

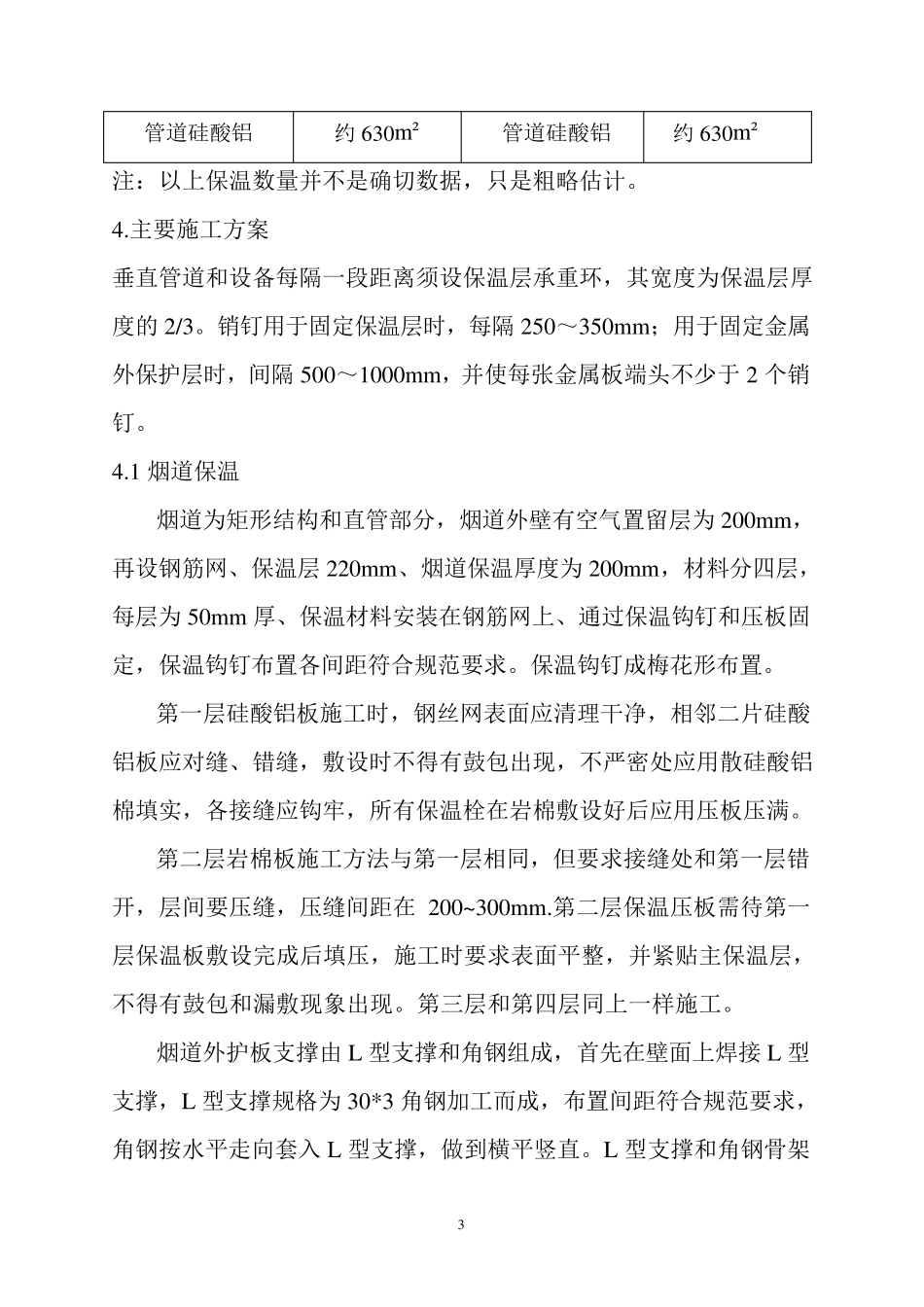

脱硝保温作业指导书_第3页
3/12
1 目 录 1. 编制依据 2. 工程概况 3. 主要工程量 4. 主要施工方案 5. 质量控制及要求 6. 人力资源及机工具配备 7. 安全文明施工措施 8. RCP 表 2 1. 编制依据 1.1 同方环境股份有限公司深圳妈湾电力有限公司烟气脱硝改造工程施工组织设计 1.2 烟道、反应器、预解炉及管道施工图纸 1.3《火力发电厂保温油漆设计规程》(DL/T5072-2007)进行 1.4《管道及设备保温》(98R418) 1.5《工业设备及管道绝热施工及验收规范》 2. 工程概况 深圳妈湾电厂1#-2#机组(2×300MW)SCR 脱硝改造工程的烟气脱硝装置。适用于 P&I 图中标注的设备和管道的隔热,不包括仪表、电气和通风等专业的管线。其中烟道、SCR 反应器、预解炉、电加热器、热一次风管道、喷氨管道、蒸气及冷凝液管道、尿素溶液管道设有保温。成套供货设备及自身管道系统根据设备制造商的标准设计。由同方环境股份有限公司总承包。 3.主要工作量: 包括烟道、SCR 反应器、预解炉、电加热器、热一次风管道、喷氨管道、蒸气及冷凝液管道、尿素溶液管道。.具体工作量如下表所列:1#--2#机的保温 设备名称1#机 保温数量(m²) 设备名称2#机 保温数量(m²) 反应器 约 1810m² 反应器 约 1810m² 烟道 约 2700m² 烟道 约 2700m² 3 管道硅酸铝 约630m² 管道硅酸铝 约630m² 注:以上保温数量并不是确切数据,只是粗略估计。 4.主要施工方案 垂直管道和设备每隔一段距离须设保温层承重环,其宽度为保温层厚度的2/3。销钉用于固定保温层时,每隔250~350mm;用于固定金属外保护层时,间隔500~1000mm,并使每张金属板端头不少于2 个销钉。 4.1 烟道保温 烟道为矩形结构和直管部分,烟道外壁有空气置留层为200mm,再设钢筋网、保温层220mm、烟道保温厚度为200mm,材料分四层,每层为50mm 厚、保温材料安装在钢筋网上、通过保温钩钉和压板固定,保温钩钉布置各间距符合规范要求。保温钩钉成梅花形布置。 第一层硅酸铝板施工时,钢丝网表面应清理干净,相邻二片硅酸铝板应对缝、错缝,敷设时不得有鼓包出现,不严密处应用散硅酸铝棉填实,各接缝应钩牢,所有保温栓在岩棉敷设好后应用压板压满。 第二层岩棉板施工方法与第一层相同,但要求接缝处和第一层错开,层间要压缝,压缝间距在 200~300mm.第二层保温压板需待第一层保温板敷设完成后填压,施工时要求表面平整,并紧贴主保温层,不得有鼓包和漏敷现象出现。第三层和第四...
