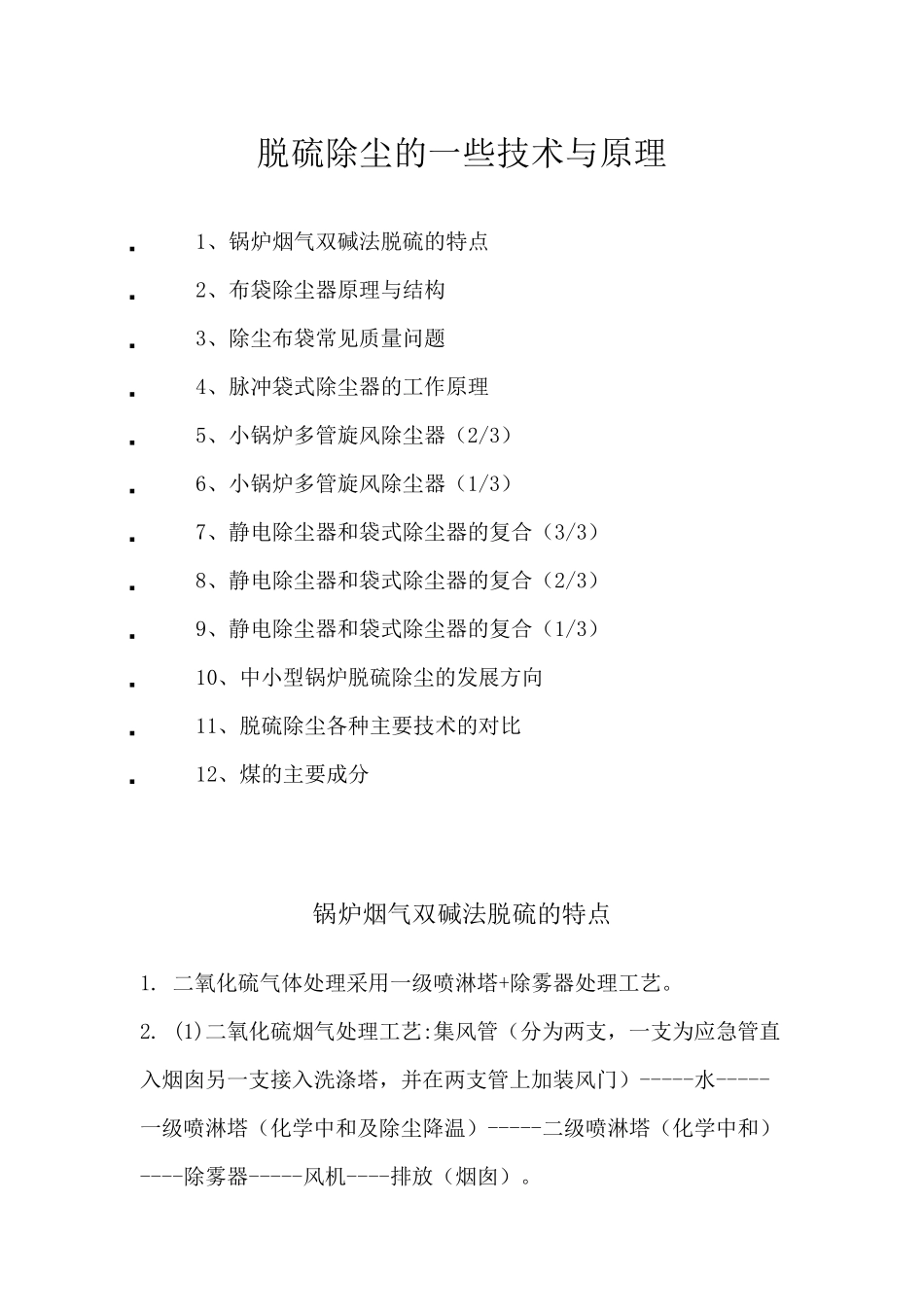

脱硫除尘设备的一些技术与原理

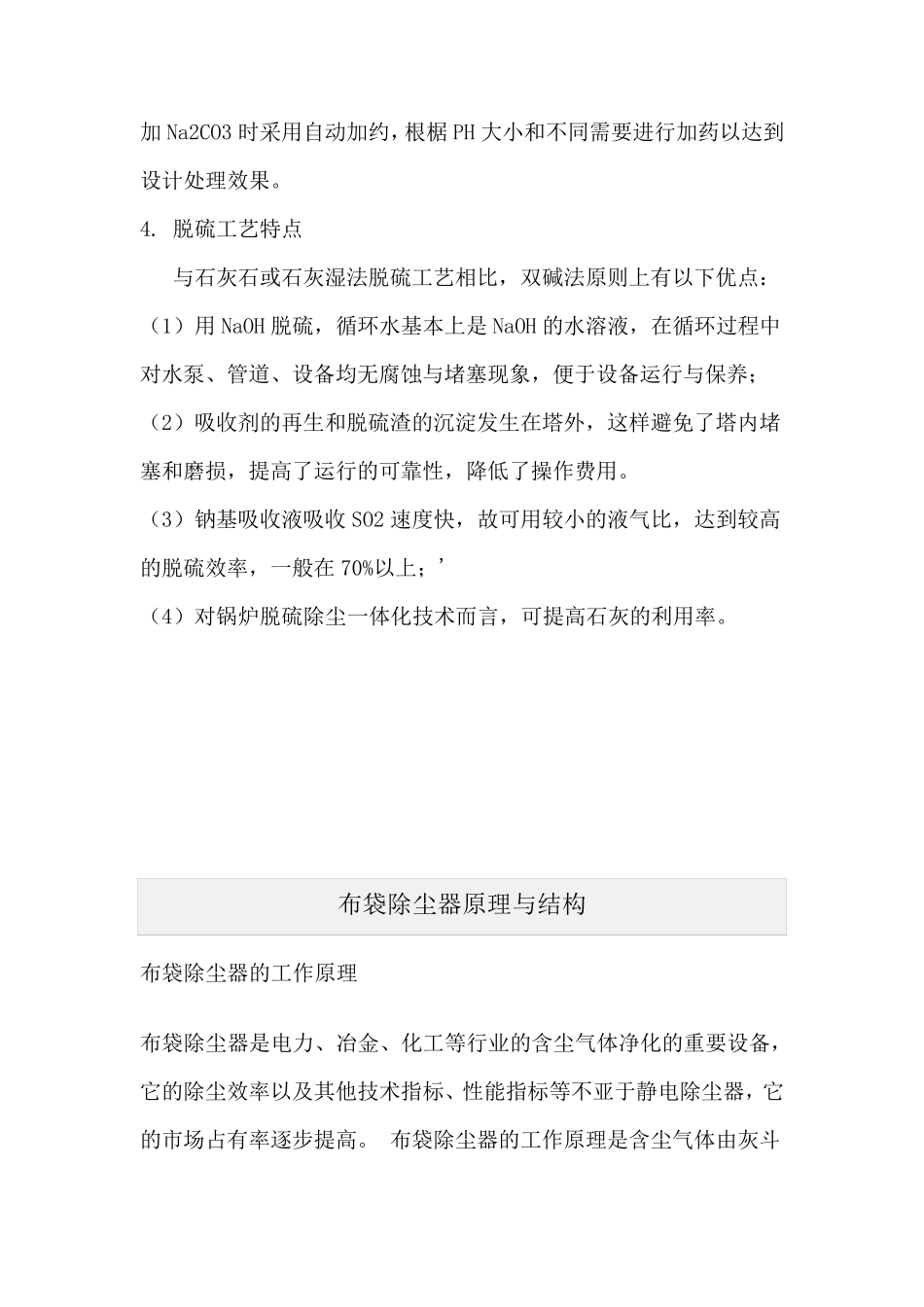

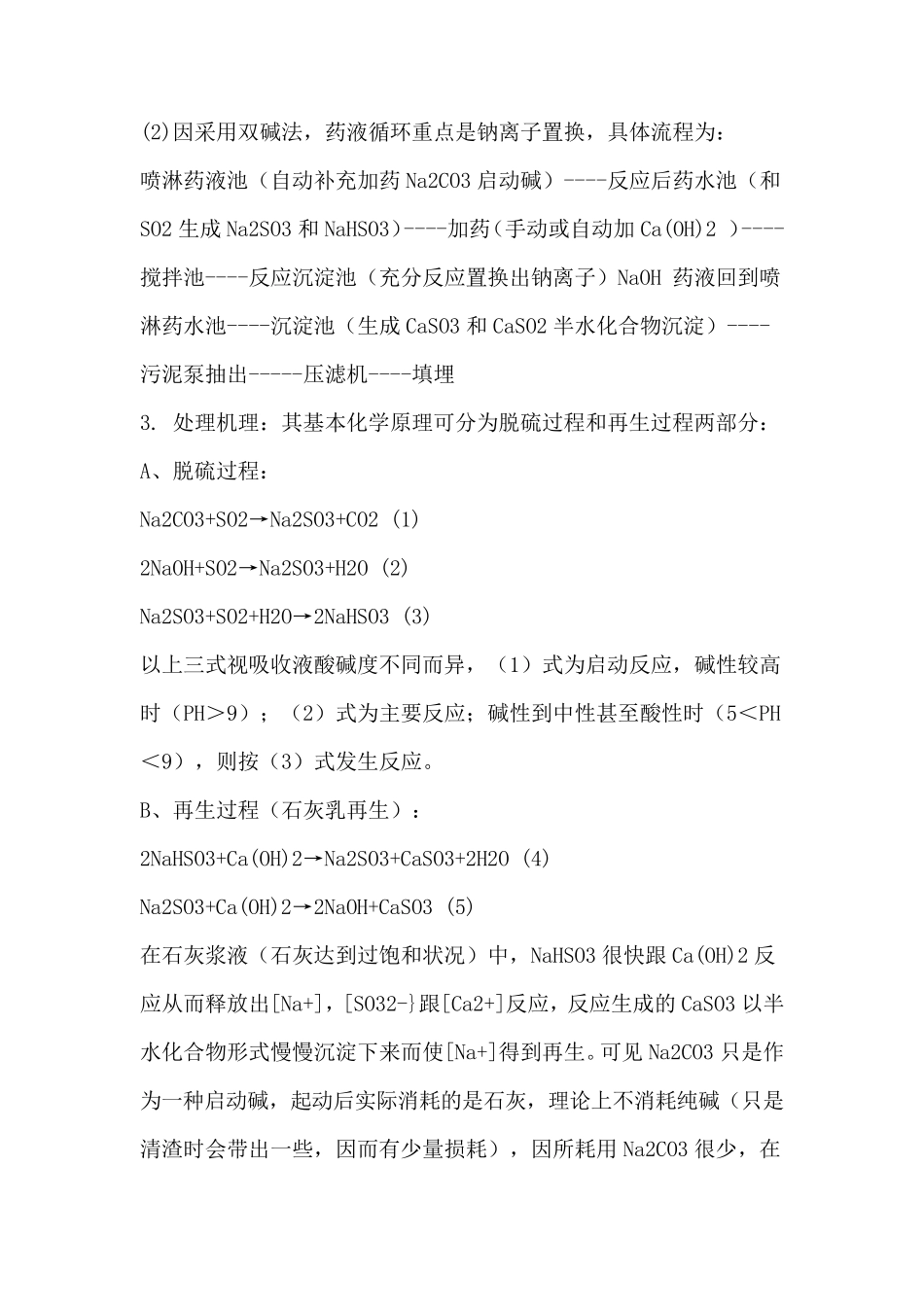

脱硫除尘的一些技术与原理 ▪ 1、锅炉烟气双碱法脱硫的特点 ▪ 2、布袋除尘器原理与结构 ▪ 3、除尘布袋常见质量问题 ▪ 4、脉冲袋式除尘器的工作原理 ▪ 5、小锅炉多管旋风除尘器（2/3） ▪ 6、小锅炉多管旋风除尘器（1/3） ▪ 7、静电除尘器和袋式除尘器的复合（3/3） ▪ 8、静电除尘器和袋式除尘器的复合（2/3） ▪ 9、静电除尘器和袋式除尘器的复合（1/3） ▪ 10、中小型锅炉脱硫除尘的发展方向 ▪ 11、脱硫除尘各种主要技术的对比 ▪ 12、煤的主要成分 锅炉烟气双碱法脱硫的特点 1. 二氧化硫气体处理采用一级喷淋塔+除雾器处理工艺。 2. (1)二氧化硫烟气处理工艺:集风管（分为两支，一支为应急管直入烟囱另一支接入洗涤塔，并在两支管上加装风门）-----水-----一级喷淋塔（化学中和及除尘降温）-----二级喷淋塔（化学中和）----除雾器-----风机----排放（烟囱）。 (2)因采用双碱法，药液循环重点是钠离子置换，具体流程为： 喷淋药液池（自动补充加药Na2CO3 启动碱）----反应后药水池（和SO2 生成Na2SO3 和NaHSO3）----加药（手动或自动加Ca(OH)2 ）----搅拌池----反应沉淀池（充分反应置换出钠离子）NaOH 药液回到喷淋药水池----沉淀池（生成CaSO3 和CaSO2 半水化合物沉淀）----污泥泵抽出-----压滤机----填埋 3. 处理机理：其基本化学原理可分为脱硫过程和再生过程两部分： A、脱硫过程： Na2CO3+SO2→Na2SO3+CO2 (1) 2NaOH+SO2→Na2SO3+H2O (2) Na2SO3+SO2+H2O→2NaHSO3 (3) 以上三式视吸收液酸碱度不同而异，（1）式为启动反应，碱性较高时（PH＞9）；（2）式为主要反应；碱性到中性甚至酸性时（5＜PH＜9），则按（3）式发生反应。 B、再生过程（石灰乳再生）： 2NaHSO3+Ca(OH)2→Na2SO3+CaSO3+2H2O (4) Na2SO3+Ca(OH)2→2NaOH+CaSO3 (5) 在石灰浆液（石灰达到过饱和状况）中，NaHSO3 很快跟 Ca(OH)2 反应从而释放出[Na+]，[SO32-}跟[Ca2+]反应，反应生成的 CaSO3 以半水化合物形式慢慢沉淀下来而使[Na+]得到再生。可见 Na2CO3 只是作为一种启动碱，起动后实际消耗的是石灰，理论上不消耗纯碱（只是清渣时会带出一些，因而有少量损耗），因所耗用Na2CO3 很少，在加Na2CO3 时采用自动加约，根椐PH 大小和不同需要进行加药以达到设计处理效果。 4. 脱硫工艺特点 与石灰石或石灰湿法脱硫工艺相比，双碱法原则上有以下优点： （1）用NaOH 脱硫，循环水基本上是NaOH 的...
