腐蚀挂片拆装工具2500PSI

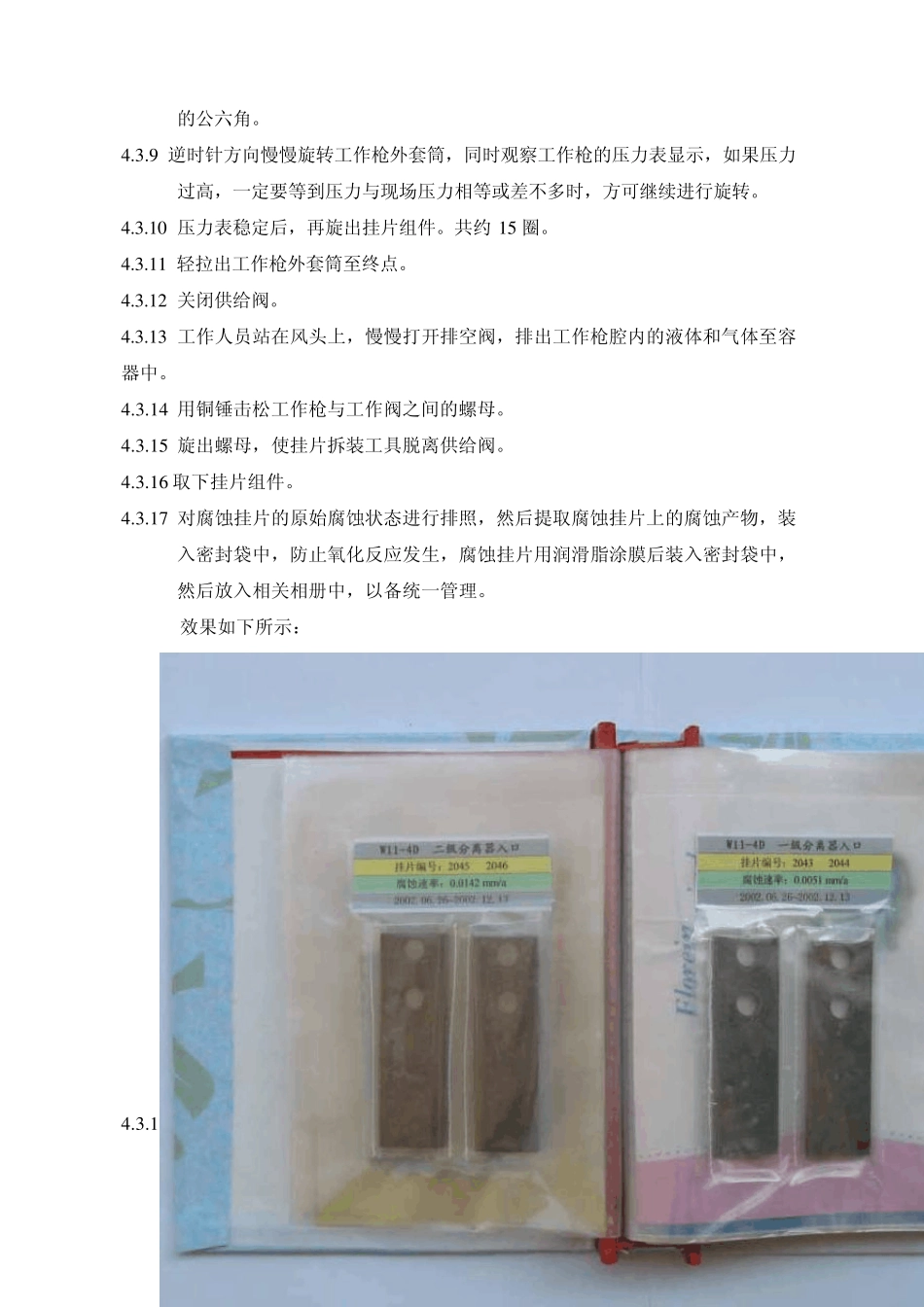

设备名称： 挂片拆装工具 设备编号： OCBC/EM-FSFH-SY/N-030 负 责 人： 腐蚀挂片更换工具使用规程 1 目的 现场腐蚀挂片/探针的更换。 2 范围 压力范围 0～2500psi压力管线上 2”插塞接口的挂片/探针组件的更换。 3 设备 CAPROCO RETRIEVER KIT HP-26 2500SPI 4 操作步骤 4.1 基地准备工作： 4.1.1 用无水酒精或石油醚清洗新挂片，干燥至挂片恒重并记录，并用游标卡尺测量其长宽高，每边测量 3 次。 4.1.2 用柔软的纸包裹好；对于 COSASCO 或者 CAPROCO 的腐蚀挂片，现场拆开包装袋后即可使用。 4.1.3 检查工具箱的东西是否齐全，工具箱内物品应该包括：一套 1／16 英寸至 1／4英寸的内六角，活动扳手、黄油以及润滑脂等，然后对腐蚀挂片拆装工具进行压力试验，压力试验满足要求后方可运至现场。 4.1.4 设备重量大，人员搬运上下车船时动作要协调，注意安全。 4.2 现场准备工作： 4.2.1 将腐蚀挂片的绝缘垫片安装入圆孔中，两片一组用柔软的纸包裹好，装进记录前次安装腐蚀挂片资料的袋子或者标有相关记号的袋子中。 4.2.2 准备废油桶、柴油、黄油、抹布、绳子、保险带、餐纸等。 4.2.3 穿戴专用的工作服、绝缘鞋、防护手套等符合专业防护要求的劳动保护用品。 4.2.4 办理《热工作业许可证》或者《冷工作业许可证》保证腐蚀挂片的拆装和现场挂片腐蚀状态的排照工作顺利进行。 4.3 取挂片操作规程 4.3.1 旋出检测口外盖。 4.3.2 旋出挂片组件的不锈钢丝堵。 4.3.3 把供给阀连接到检测口上，用铜锤击紧螺母。 4.3.4 把挂片拆装工具连接到供给阀上，用铜锤击紧螺母。 4.3.5 关紧排空阀和平衡阀，打开供给阀。 4.3.6 向前慢慢移动挂片拆装工具外套筒，使挂片拆装工具枪头与挂片组件接触。 4.3.7 慢慢顺时针方向旋转4 圈，使挂片拆装工具挂片组件安装到适宜位置。 4.3.8 轻轻往前推挂片拆装工具外套筒，使挂片拆装工具的母六角“套住”挂片组件 的公六角。 4 .3 .9 逆时针方向慢慢旋转工作枪外套筒，同时观察工作枪的压力表显示，如果压力过高，一定要等到压力与现场压力相等或差不多时，方可继续进行旋转。 4 .3 .1 0 压力表稳定后，再旋出挂片组件。共约 1 5 圈。 4 .3 .1 1 轻拉出工作枪外套筒至终点。 4 .3 .1 2 关闭供给阀。 4 .3 .1 3 工作人员站在风头上，慢慢打开排空阀，排出工作枪腔内的液体和气体至容器中。 4 .3 .1 4 用铜锤击...
