膜分离实验装置说明书

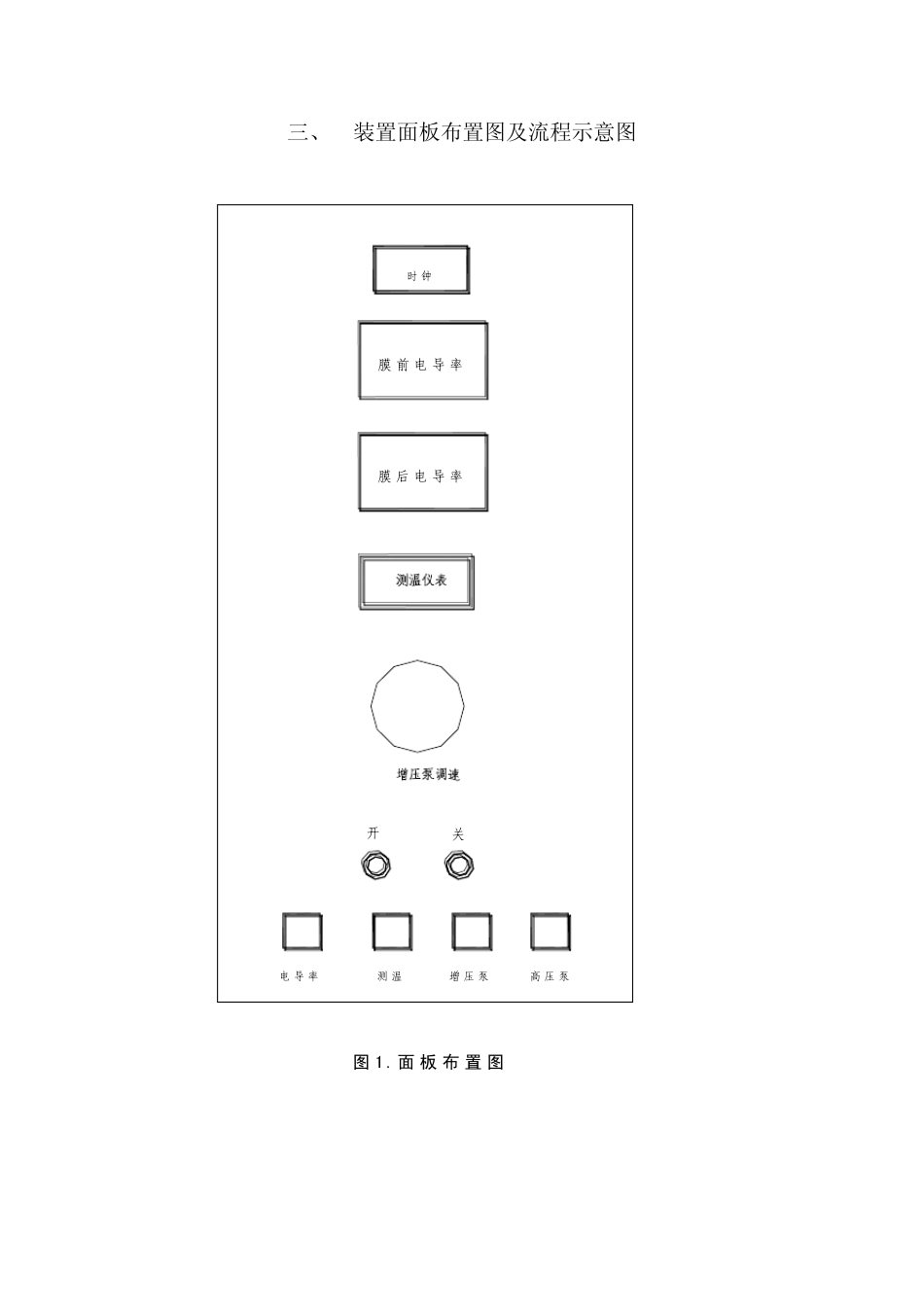

膜分离中试实验装置 一、 前言 本装置分离部分由六部分组成，分别是多介质过滤器、活性炭吸附器、精密过滤器、超滤膜组件、纳滤膜组件及反渗透膜组件。本装置中，多介质过滤器、活性炭吸附器、精密过滤器、超滤膜组件作是整个系统的预处理单元。预处理单元由增压泵为原水增压，增压泵由小型变频器控制，可方便地调节流量。纳滤及反渗透系统由高压泵增压，装置设置了低压保护开关，可对高压泵进行保护。装置的分析系统配备了在线检测电导率仪及测温仪表，可测定膜进水及纳滤、反渗透膜出水的电导率及水温，从而计算出膜的脱盐率。系统的流量由转子流量计计量，系统压力由压力表测定。 装置配备了清洗系统，多介质过滤器、活性炭吸附器可进行反冲，超滤膜部分可进行反洗。在需要时，也可用药液对超滤膜部分进行药洗。 本装置管路、阀门为 ABS 材质，具有外形美观、耐腐蚀的特点。适用于本科生和研究生教学实验，也可以作为研究人员的科学研究手段。 二、 技术指标 1、 多介质过滤器：规格：Φ 90×1000mm，外壳为 ABS材质，过滤介质为不同粒度的石英砂; 2、 活性炭吸附器：规格：Φ 90×1000mm，过滤介质为活性炭; 3、 精密过滤器：规格：Φ 90×1000mm，外壳为 ABS材质，滤芯为聚砜，过滤精度为 5~10μ m； 4、 中空纤维超滤膜: 膜组件为内压式膜组件，规格Φ 90×1000mm, 膜材料为聚丙烯腈，中空纤维膜外径Φ 1.0-1.2 mm，膜孔径在0.01-0.001μ m，截留分子量 6000--10 万； 5、 美国海德能公司进口 RO 膜型号：ESPA2--4040，标准测试条件下，RO 膜脱盐率≥99%，膜壳为耐压不锈钢膜壳； 6、 美国海德能公司进口 NF 膜型号：ESNA1--4040，标准测试条件下，NF 膜脱盐率≥70%,膜壳为耐压不锈钢膜壳； 7、 增压泵：SZ037 射流式自吸离心泵，流量最大 3 m3/h，最大扬程35 米；采用小型变频器对马达进行无级调速实现流量调节； 8、 高压泵：美国进口 PROCON 泵，型号 104B330F； 9、 装置设置了清洗系统，可对多介质过滤器、活性碳吸附器进行反冲，也可对超滤膜进行反洗，还可对超滤膜进行化学清洗； 10、在线电导率仪型号：CM-230 面板式电导率仪。 三、 装置面板布置图及流程示意图 关开膜 后 电 导 率高 压 泵增 压 泵膜 前 电 导 率图 1.面 板 布 置 图时 钟测 温电 导 率 821P9101112834567符号说明:压力表,阀门,转子流量计,调节阀1-原水箱,2-增压泵,3-多介质过...
