膨胀罐的安装

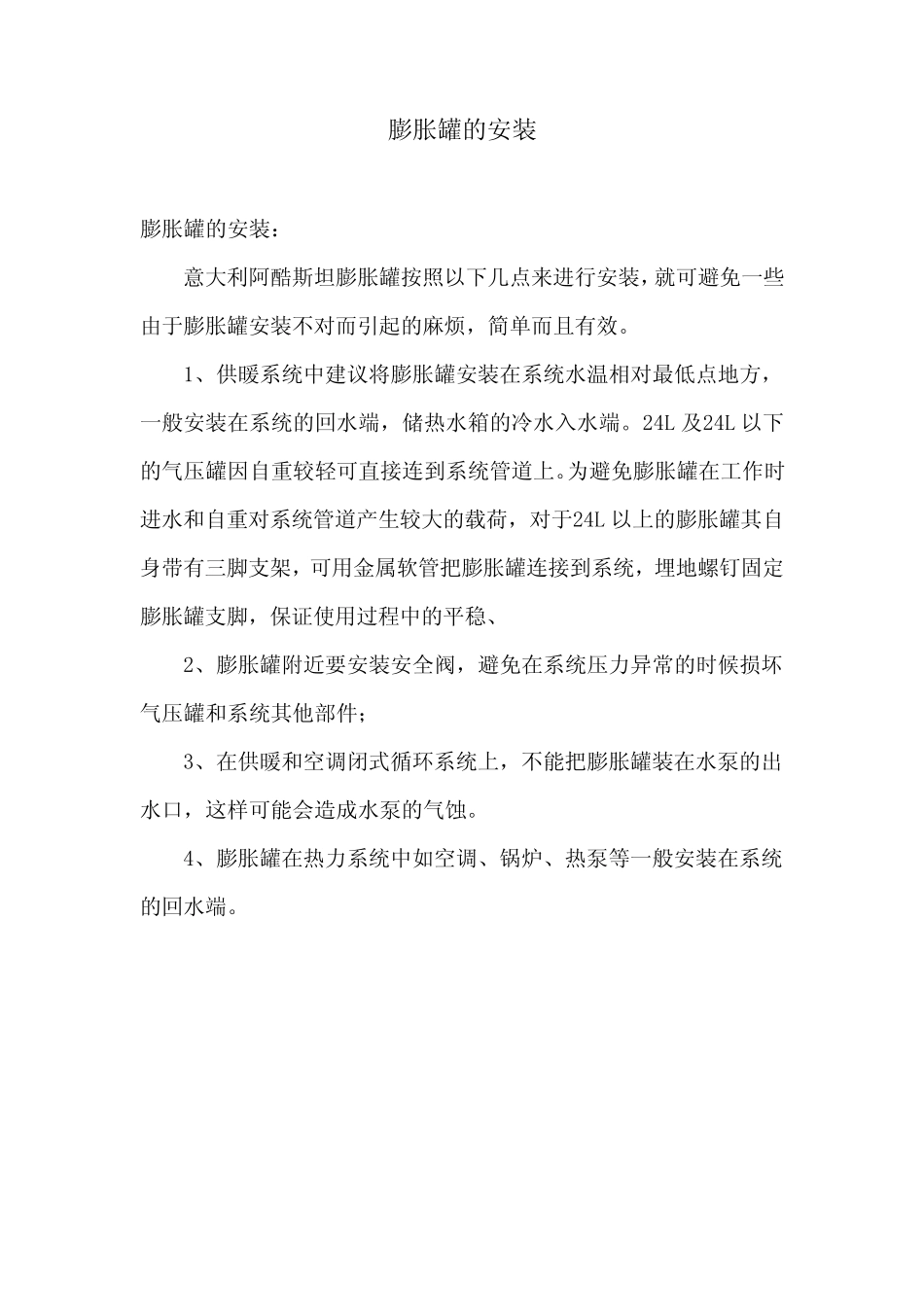

膨胀罐的安装_第1页
1/6
膨胀罐的安装_第2页
2/6

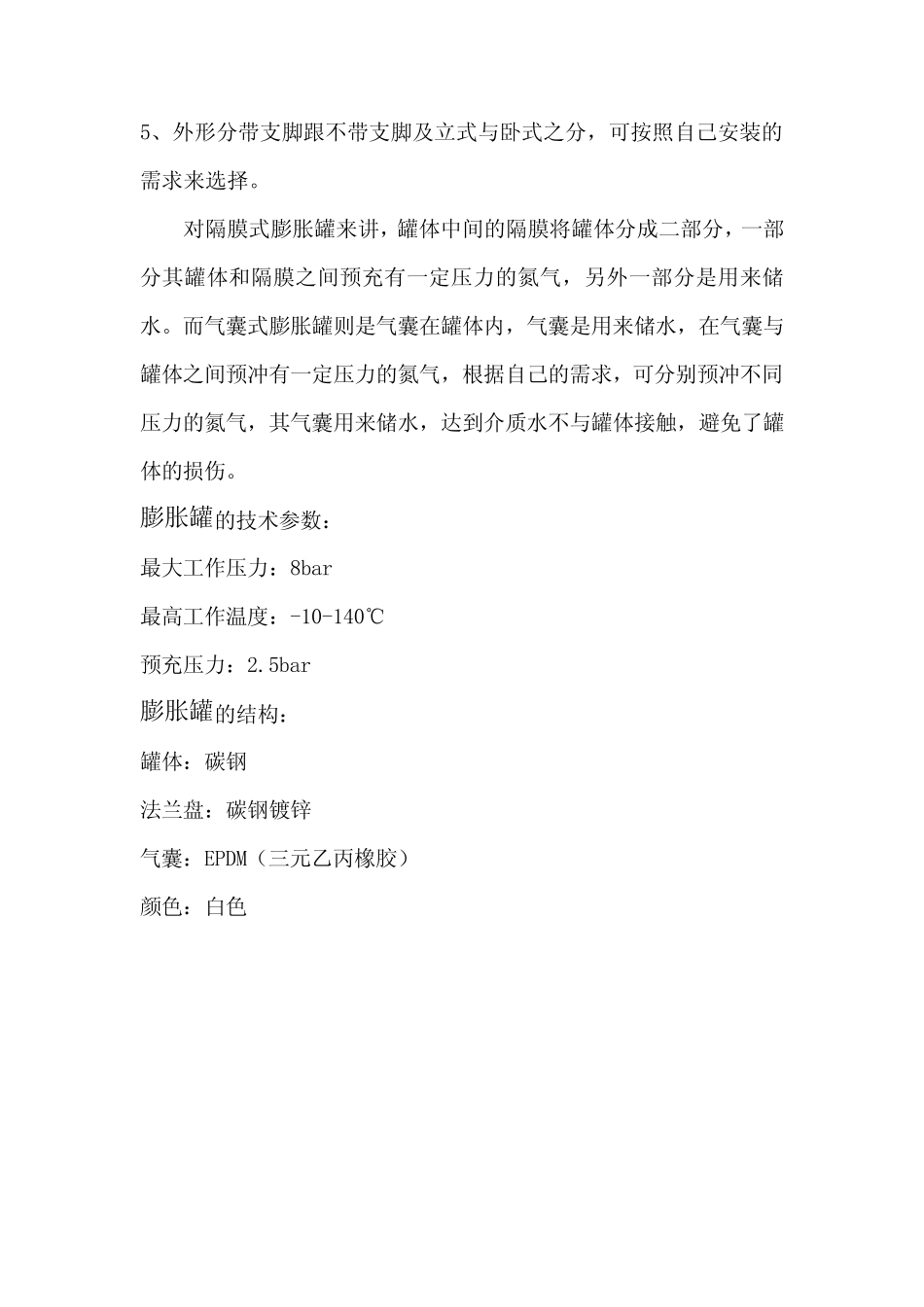

膨胀罐的安装_第3页
3/6
膨胀罐的安装膨胀罐的安装:意大利阿酷斯坦膨胀罐按照以下几点来进行安装,就可避免一些由于膨胀罐安装不对而引起的麻烦,简单而且有效。1、供暖系统中建议将膨胀罐安装在系统水温相对最低点地方,一般安装在系统的回水端,储热水箱的冷水入水端。24L 及24L 以下的气压罐因自重较轻可直接连到系统管道上。为避免膨胀罐在工作时进水和自重对系统管道产生较大的载荷,对于24L 以上的膨胀罐其自身带有三脚支架,可用金属软管把膨胀罐连接到系统,埋地螺钉固定膨胀罐支脚,保证使用过程中的平稳、2、膨胀罐附近要安装安全阀,避免在系统压力异常的时候损坏气压罐和系统其他部件;3、在供暖和空调闭式循环系统上,不能把膨胀罐装在水泵的出水口,这样可能会造成水泵的气蚀。4、膨胀罐在热力系统中如空调、锅炉、热泵等一般安装在系统的回水端。膨胀罐的结构:意大利阿酷斯坦膨胀罐是由罐体、气囊、法兰盘(进/出水口)及补气口四部份组成。1、罐体一般为碳钢材质,外面是防锈烤漆层,也有不锈钢材质的;2、气囊为 EPDM 环保橡胶(三元乙丙橡胶);3、气囊与罐体之间的预充气体出厂时已充好,一般无需自己加气,除非你需要更大的预冲压力。4、法兰盘一般也为碳钢材质,也有不锈钢材质的,通常膨胀罐容积越大接口会越大,一般在1寸左右,可以按照自己的需求来选择接多少通的阀,方便使用。5、外形分带支脚跟不带支脚及立式与卧式之分,可按照自己安装的需求来选择。对隔膜式膨胀罐来讲,罐体中间的隔膜将罐体分成二部分,一部分其罐体和隔膜之间预充有一定压力的氮气,另外一部分是用来储水。而气囊式膨胀罐则是气囊在罐体内,气囊是用来储水,在气囊与罐体之间预冲有一定压力的氮气,根据自己的需求,可分别预冲不同压力的氮气,其气囊用来储水,达到介质水不与罐体接触,避免了罐体的损伤。膨胀罐的技术参数:最大工作压力:8bar最高工作温度:-10-140℃预充压力:2.5bar膨胀罐的结构:罐体:碳钢法兰盘:碳钢镀锌气囊:EPDM(三元乙丙橡胶)颜色:白色膨胀罐工作原理:当膨胀罐用于系统中时,由于系统压力比预充气体的压力,所以会有一部分工作介质进入气囊内(对隔膜式来讲是进入罐体内),直到达到新的平衡,当系统压力再度升高,系统压力再次大于预充气体的压力,又会有一部分介质进入囊内,压缩囊和罐体间的气体,气体被压缩压力升高,当升高到跟系统压力一致时,介质停止进入,反之,当系统压力下降,系统内介质压力低于囊和罐体间的气体压力...
