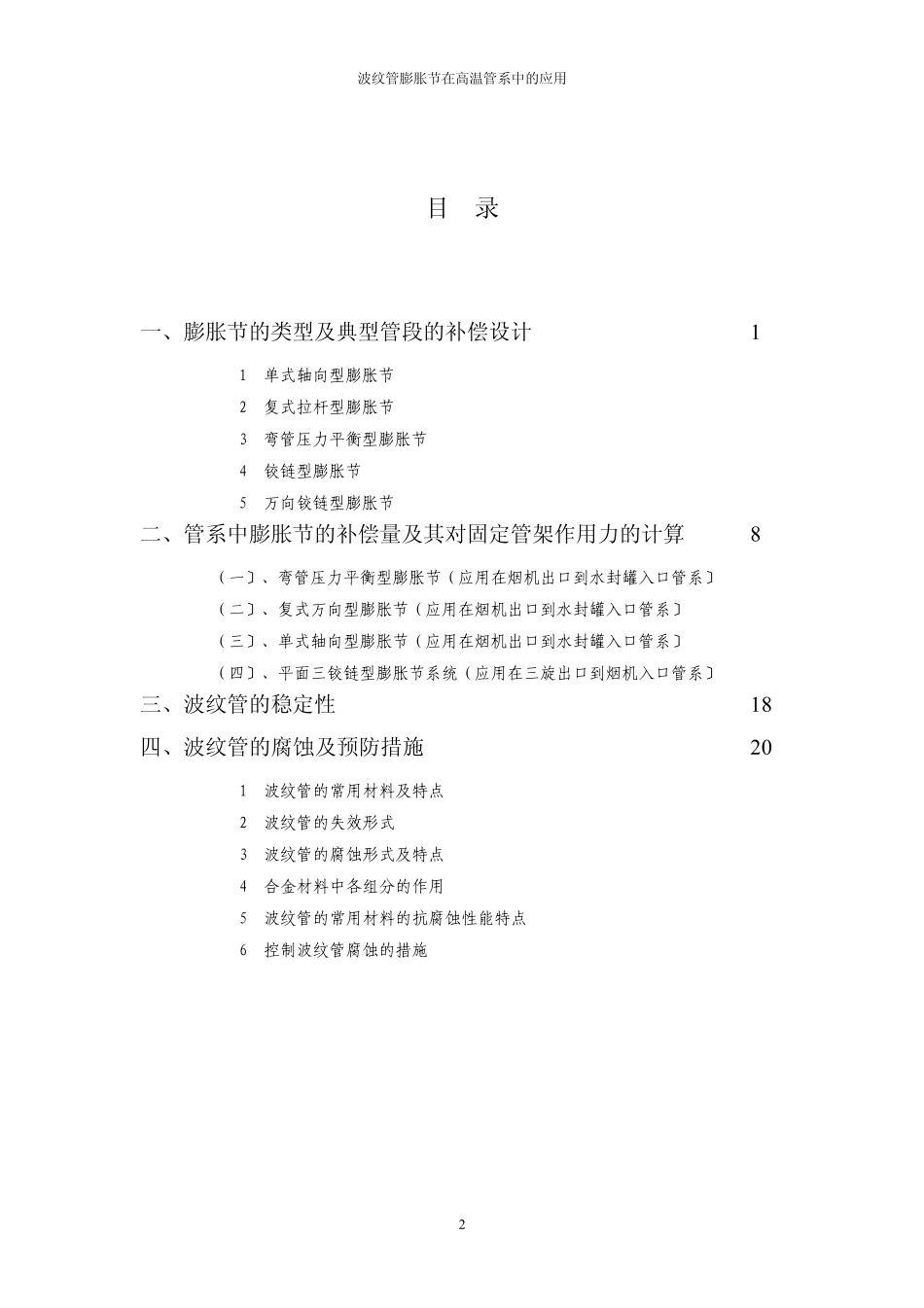

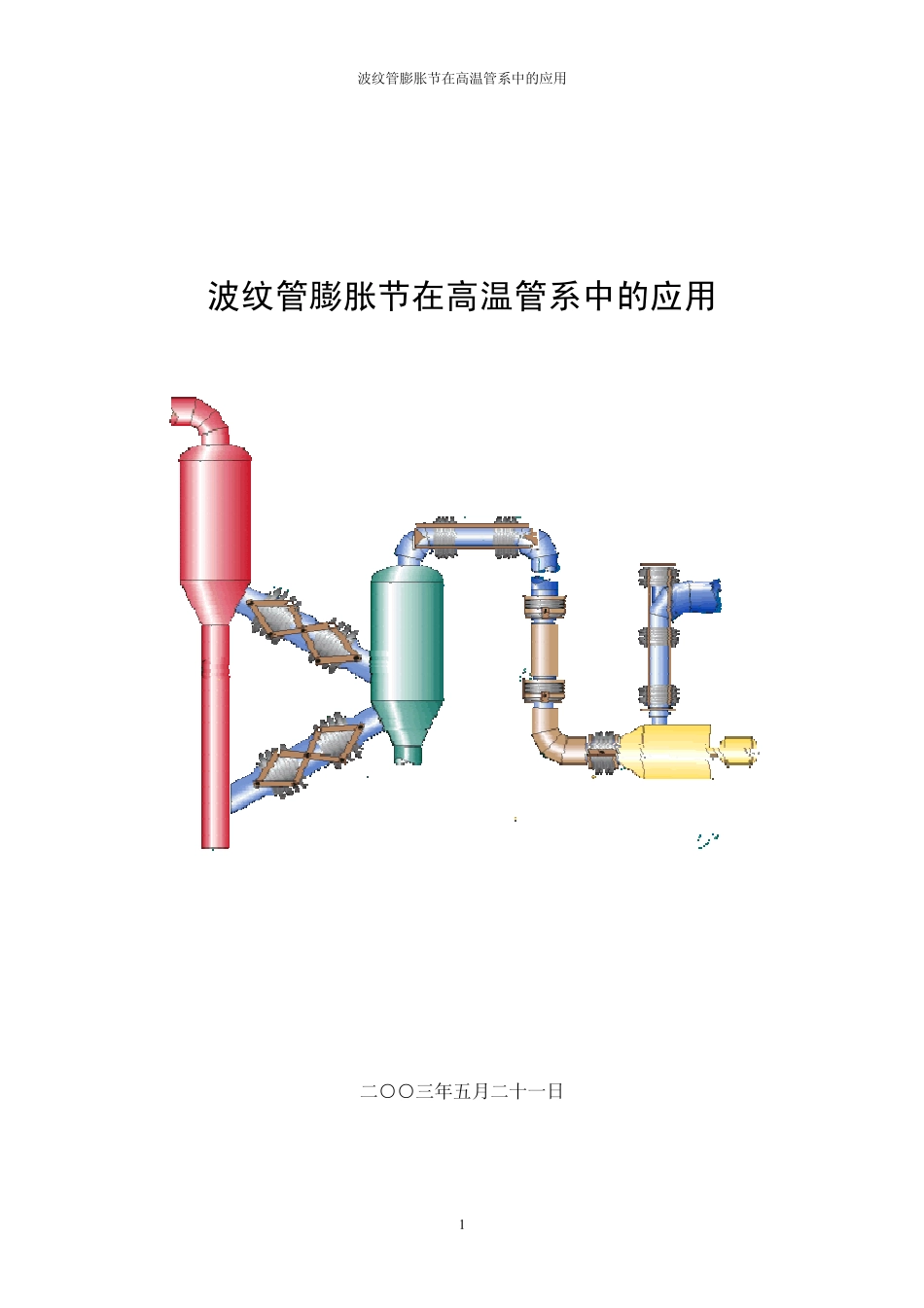

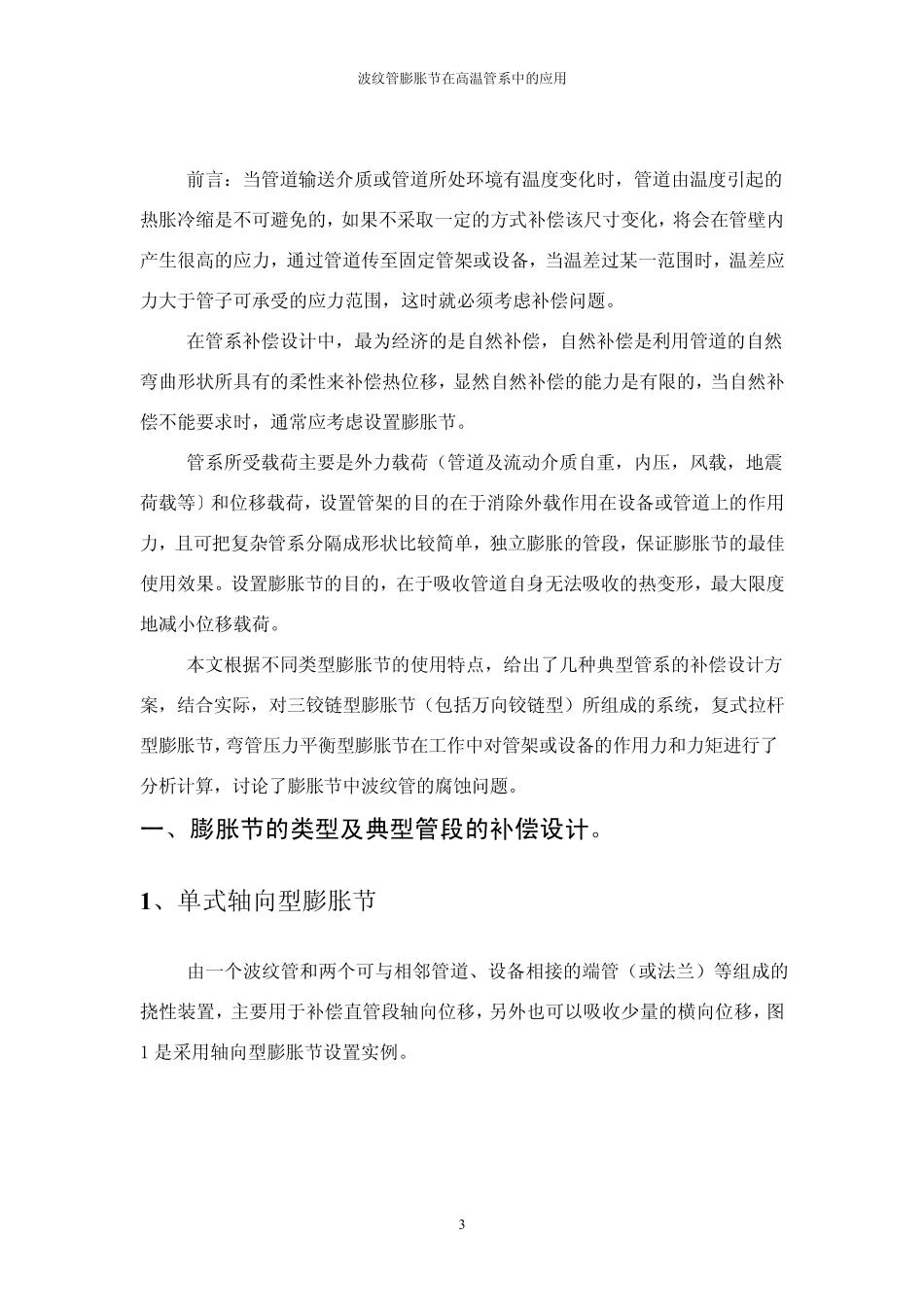

波纹管膨胀节在高温管系中的应用1波纹管膨胀节在高温管系中的应用二○○三年五月二十一日波纹管膨胀节在高温管系中的应用2目录一、膨胀节的类型及典型管段的补偿设计1 1单式轴向型膨胀节 2复式拉杆型膨胀节 3弯管压力平衡型膨胀节 4铰链型膨胀节 5万向铰链型膨胀节二、管系中膨胀节的补偿量及其对固定管架作用力的计算8(一〕、弯管压力平衡型膨胀节(应用在烟机出口到水封罐入口管系〕(二〕、复式万向型膨胀节(应用在烟机出口到水封罐入口管系〕(三〕、单式轴向型膨胀节(应用在烟机出口到水封罐入口管系〕(四〕、平面三铰链型膨胀节系统(应用在三旋出口到烟机入口管系〕三、波纹管的稳定性18 四、波纹管的腐蚀及预防措施20 1波纹管的常用材料及特点 2波纹管的失效形式 3波纹管的腐蚀形式及特点 4合金材料中各组分的作用 5波纹管的常用材料的抗腐蚀性能特点 6控制波纹管腐蚀的措施波 纹 管 膨 胀 节 在 高 温 管 系 中 的 应 用3前 言 : 当 管 道 输 送 介 质 或 管 道 所 处 环 境 有 温 度 变 化 时 , 管 道 由 温 度 引 起 的热 胀 冷 缩 是 不 可 避 免 的 , 如 果 不 采 取 一 定 的 方 式 补 偿 该 尺 寸 变 化 , 将 会 在 管 壁 内产 生 很 高 的 应 力 , 通 过 管 道 传 至 固 定 管 架 或 设 备 , 当 温 差 过 某 一 范 围 时 , 温 差 应力 大 于 管 子 可 承 受 的 应 力 范 围 , 这 时 就 必 须 考 虑 补 偿 问 题 。在 管 系 补 偿 设 计 中 , 最 为 经 济 的 是 自 然 补 偿 , 自 然 补 偿 是 利 用 管 道 的 自 然弯 曲 形 状 所 具 有 的 柔 性 来 补 偿 热 位 移 , 显 然 自 然 补 偿 的 能 力 是 有 限 的 , 当 自 然 补偿 不 能 要 求 时 , 通 常 应 考 虑 设 置 膨 胀 节 。管 系 所 受 载 荷 主 要 是 外 力 载 荷 ( 管 道 及 流 动 介 质 自 重 , 内 压 , 风 载 , 地震荷 载 等〕和位 移 载 荷 , 设 置 管 架 的 目的 在 于 消除外 载 作用 在 设 备 或 管 道 上的 作用力 , 且可 把复杂管 系 分隔成形 状 比较简单, 独立膨 胀 的 管 段, 保证膨 胀 节 的 最 佳使用 ...
