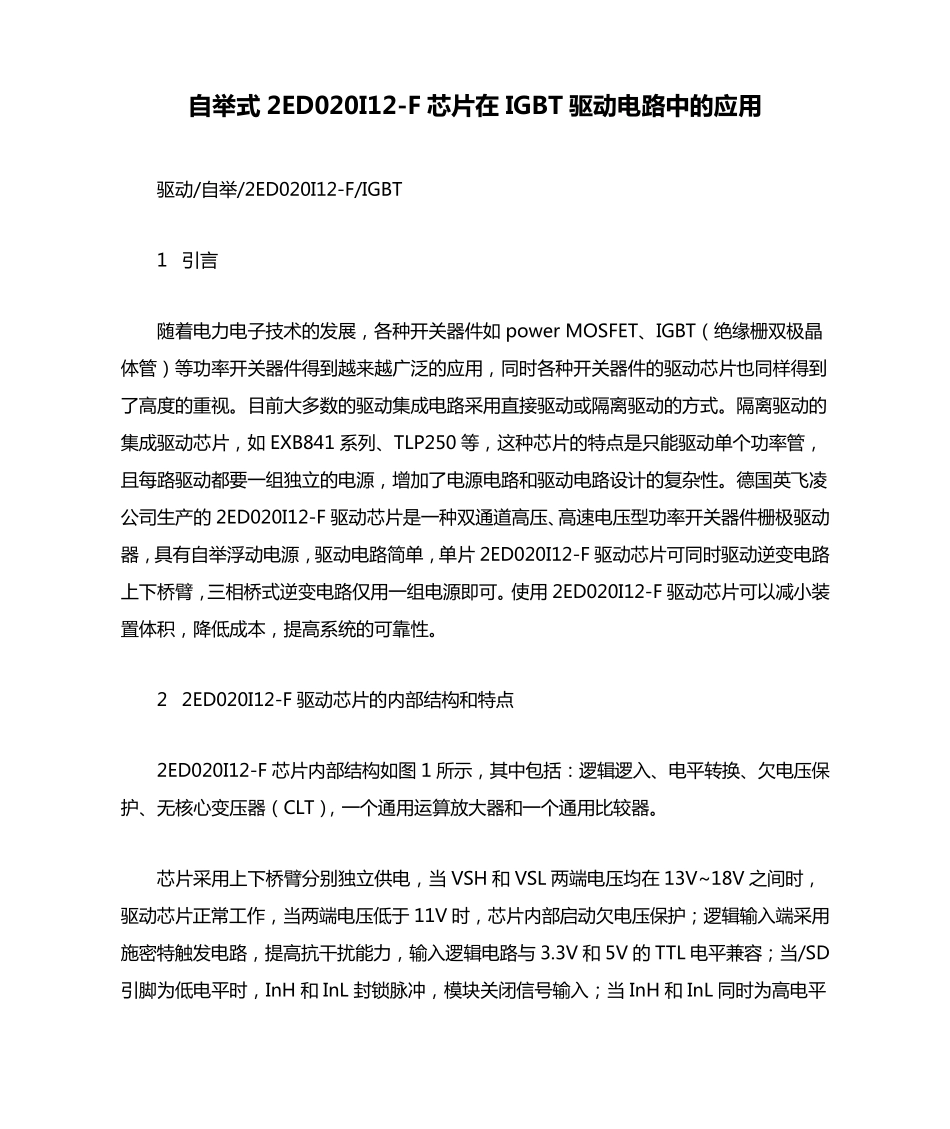

自举式2ED020I12F芯片在IGBT驱动电路中的应用

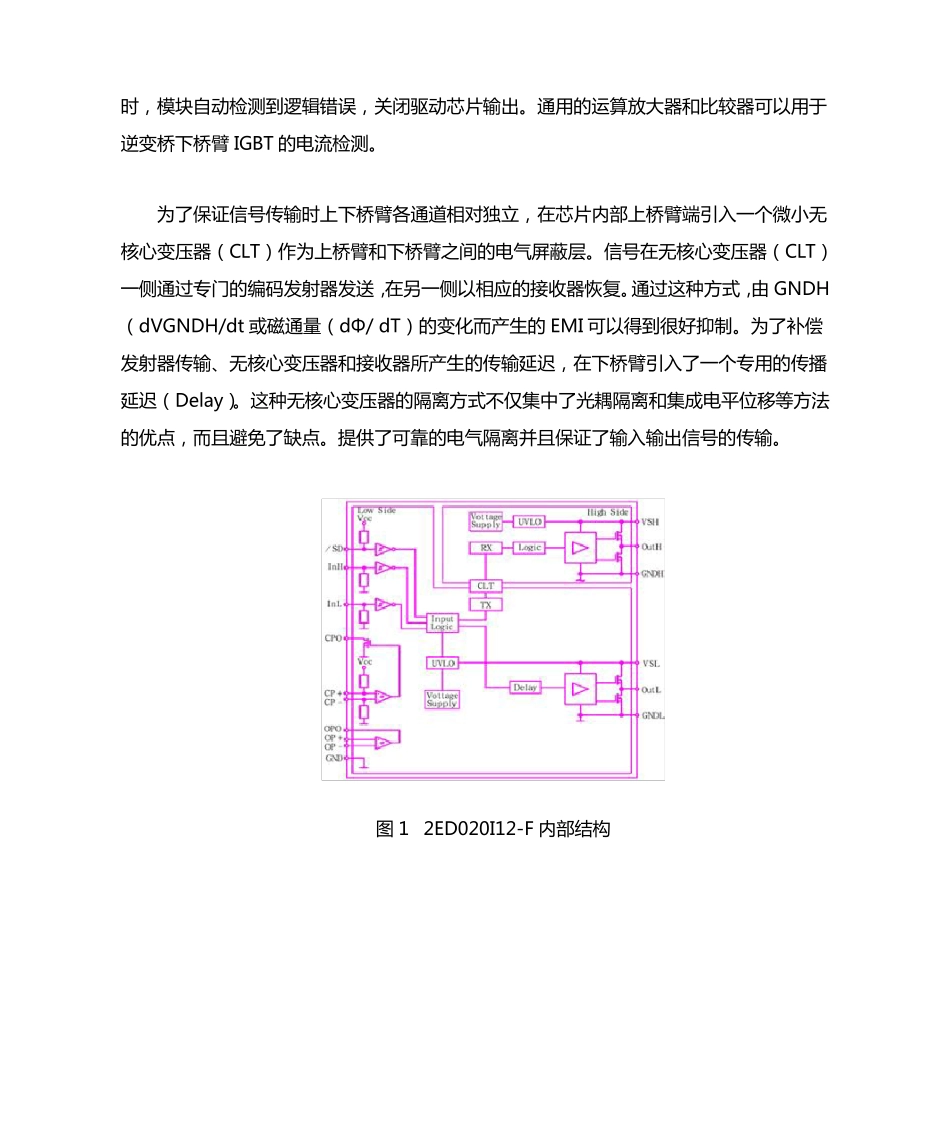

自 举 式 2ED020I12-F 芯 片 在 IGBT 驱 动 电 路 中的应用 驱 动 /自 举 /2ED020I12-F/IGBT 1 引 言 随 着 电 力 电 子 技 术 的 发 展 ， 各 种 开 关 器 件 如 power MOSFET、IGBT（绝缘栅双极晶体管）等功率开 关 器 件 得到越来越广泛的 应用， 同时各 种 开 关 器 件 的 驱 动 芯片也同样得到了高度的 重视。目前大多数的 驱 动 集成电 路采用直接驱 动 或隔离驱 动 的 方式。隔离驱 动 的集成驱 动 芯片， 如 EXB841 系列、TLP250 等， 这种 芯片的 特点是只能驱 动 单个功率管，且每路驱 动 都要一组独立的 电 源， 增加了电 源电 路和驱 动 电 路设计的 复杂性。德国英飞凌公司生产的 2ED020I12-F 驱 动 芯片是一种 双通道高压、高速电 压型功率开 关 器 件 栅极驱 动器 ， 具有自 举 浮动 电 源， 驱 动 电 路简单， 单片 2ED020I12-F 驱 动 芯片可同时驱 动 逆变电 路上下桥臂， 三相桥式逆变电 路仅 用一组电 源即 可。使 用 2ED020I12-F 驱 动 芯片可以 减 小 装置 体积 ， 降 低 成本 ， 提 高系统 的 可靠 性。 2 2ED020I12-F 驱 动 芯片的 内 部 结 构 和特点 2ED020I12-F 芯片内 部 结 构 如 图 1 所 示 ， 其 中 包 括 ： 逻 辑 逻 入 、电 平 转 换 、欠 电 压保护 、无 核 心 变压器 （CLT）， 一个通用运 算 放 大器 和一个通用比 较 器 。 芯片采用上下桥臂分 别 独立供 电 ， 当VSH 和 VSL 两 端 电 压均 在13V~18V 之 间 时，驱 动 芯片正 常 工 作 ， 当 两 端 电 压低 于11V 时， 芯片内 部 启 动 欠 电 压保 护 ； 逻 辑 输 入 端 采用施 密 特触 发 电 路， 提 高抗 干 扰 能力 ， 输 入 逻 辑 电 路与3.3V 和 5V 的 TTL 电 平 兼 容 ； 当 /SD引 脚 为 低 电 平 时， InH 和 InL 封 锁 脉 冲 ， 模 块 关 闭 信 号 输 入 ； 当InH 和 InL 同时为 高电 平 时 ， 模 块 自 动 检 测 到 逻 辑 错 误 ， 关 闭 驱 动 芯 片 输 出 。 通 用 的 运 算 放 大 器 和 比 较 器 可 以 用 于逆 变 桥 下 桥 臂 IGBT 的 电 流 检 测 。 为 了 保 证 信 ...
