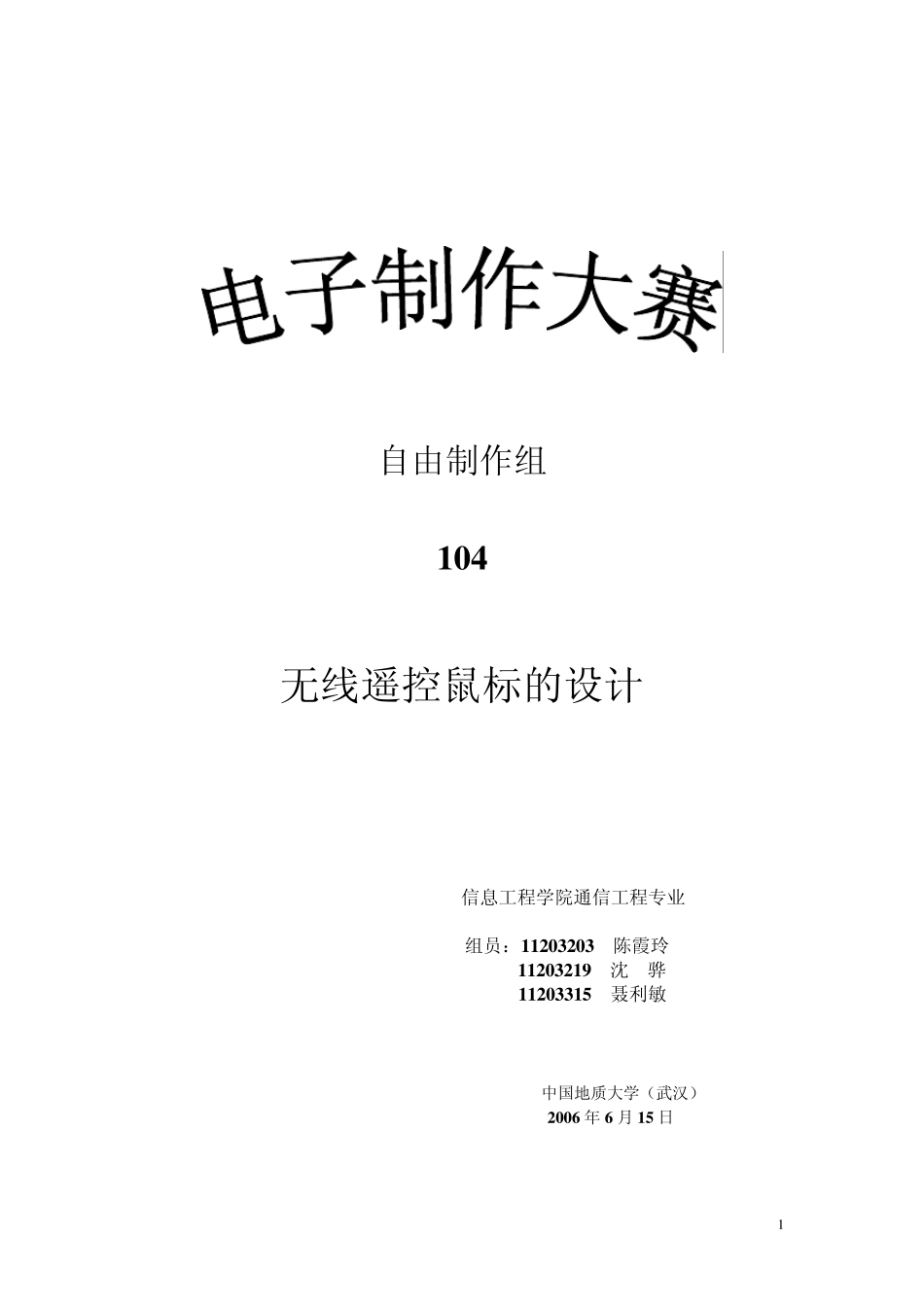

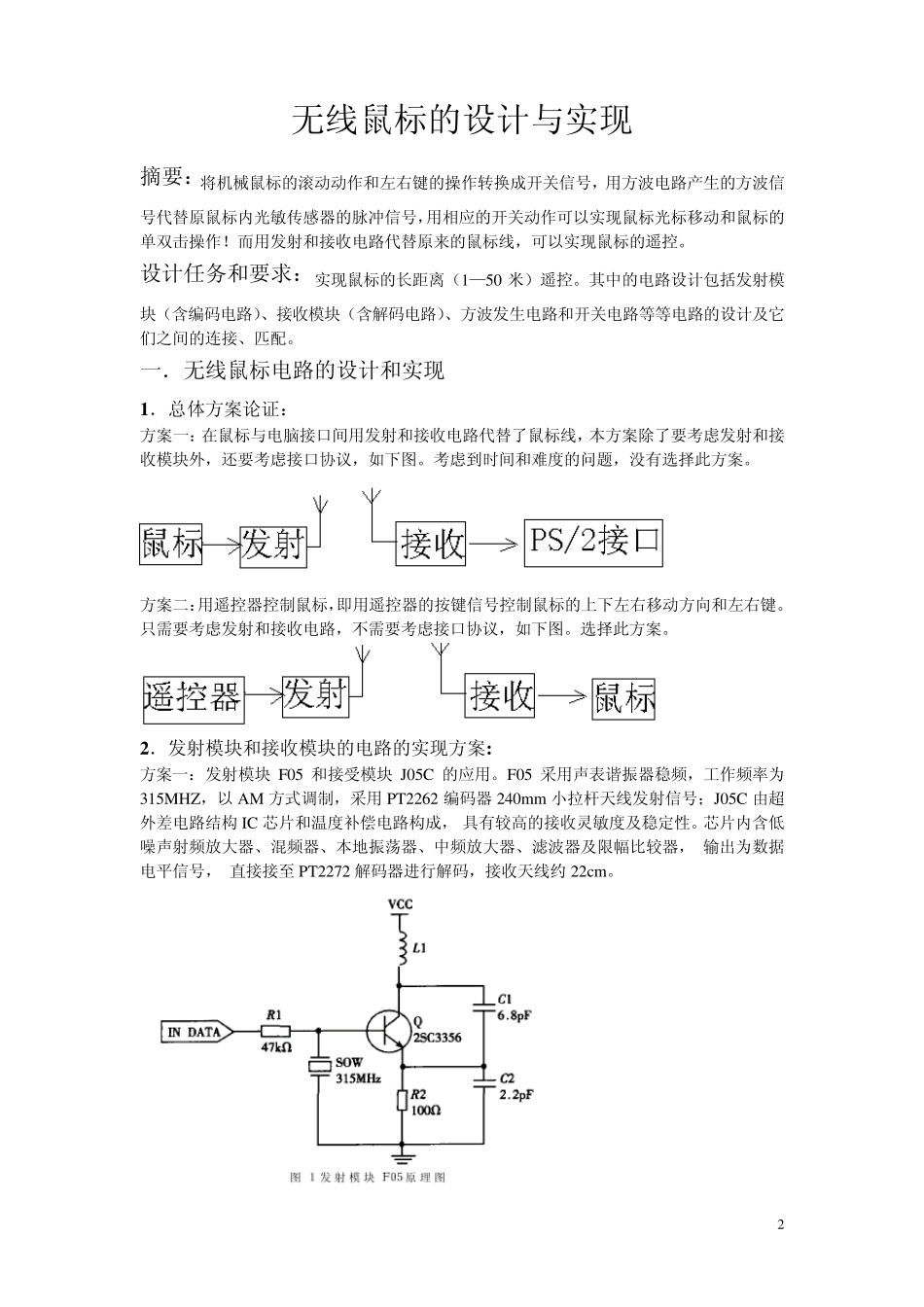

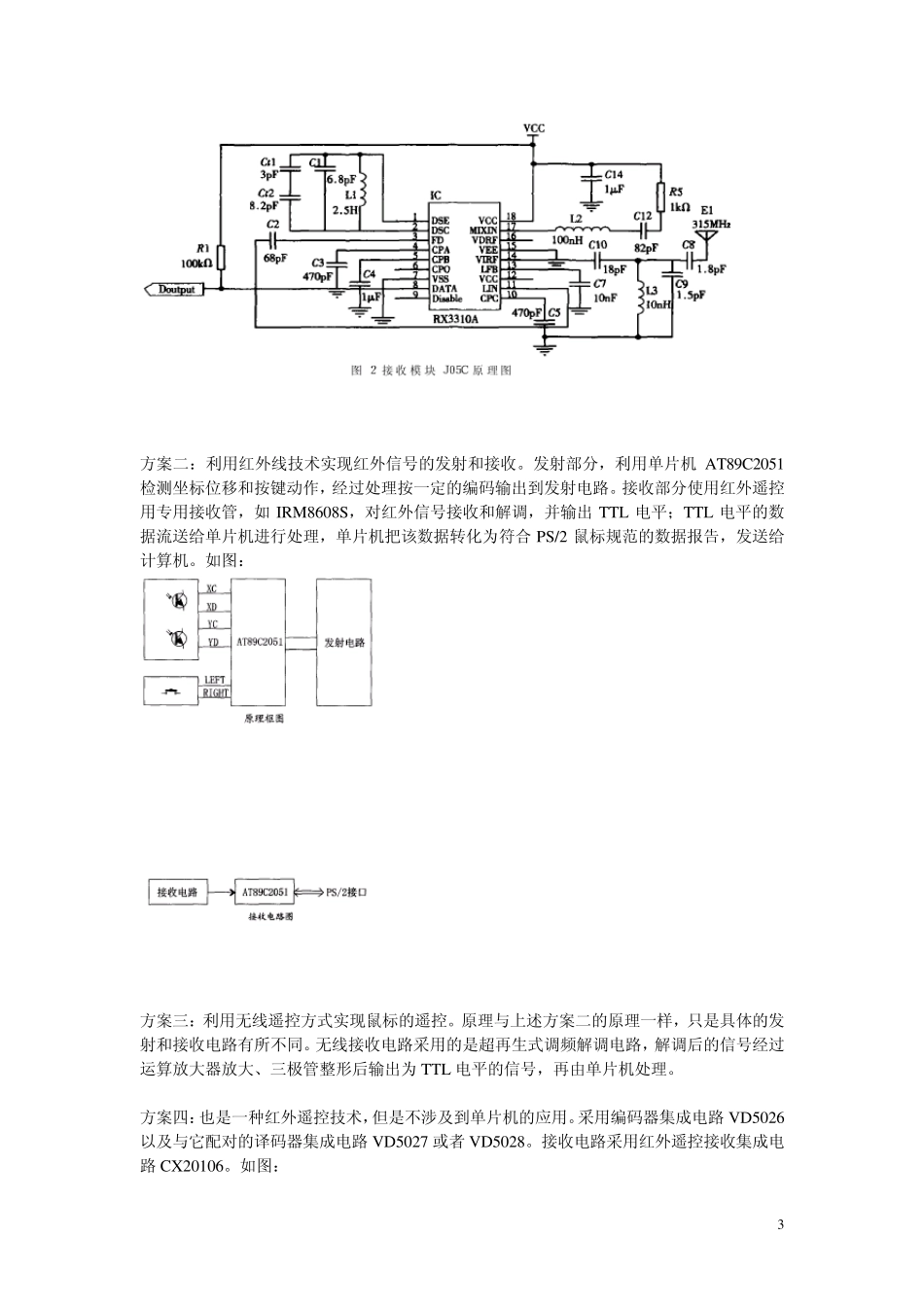

1 自由制作组 1 0 4 无线遥控鼠标的设计 信息工程学院通信工程专业 组员:1 1 2 0 3 2 0 3 陈霞玲 1 1 2 0 3 2 1 9 沈 骅 1 1 2 0 3 3 1 5 聂利敏 中国地质大学(武汉) 2 0 0 6 年 6 月 1 5 日 2 无线鼠标的设计与实现 摘要:将机械鼠标的滚动动作和左右键的操作转换成开关信号,用方波电路产生的方波信号代替原鼠标内光敏传感器的脉冲信号,用相应的开关动作可以实现鼠标光标移动和鼠标的单双击操作!而用发射和接收电路代替原来的鼠标线,可以实现鼠标的遥控。 设计任务和要求:实现鼠标的长距离(1—50 米)遥控。其中的电路设计包括发射模块(含编码电路)、接收模块(含解码电路)、方波发生电路和开关电路等等电路的设计及它们之间的连接、匹配。 一.无线鼠标电路的设计和实现 1.总体方案论证: 方案一:在鼠标与电脑接口间用发射和接收电路代替了鼠标线,本方案除了要考虑发射和接收模块外,还要考虑接口协议,如下图。考虑到时间和难度的问题,没有选择此方案。 方案二:用遥控器控制鼠标,即用遥控器的按键信号控制鼠标的上下左右移动方向和左右键。只需要考虑发射和接收电路,不需要考虑接口协议,如下图。选择此方案。 2.发射模块和接收模块的电路的实现方案: 方案一:发射模块 F05 和接受模块 J05C 的应用。F05 采用声表谐振器稳频,工作频率为315MHZ,以AM 方式调制,采用PT2262 编码器240m m 小拉杆天线发射信号;J05C 由超外差电路结构 IC 芯片和温度补偿电路构成, 具有较高的接收灵敏度及稳定性。芯片内含低噪声射频放大器、混频器、本地振荡器、中频放大器、滤波器及限幅比较器, 输出为数据电平信号, 直接接至 PT2272 解码器进行解码,接收天线约 22cm 。 3 方案二:利用红外线技术实现红外信号的发射和接收。发射部分,利用单片机AT89C2051检测坐标位移和按键动作,经过处理按一定的编码输出到发射电路。接收部分使用红外遥控用专用接收管,如IRM8608S,对红外信号接收和解调,并输出TTL 电平;TTL 电平的数据流送给单片机进行处理,单片机把该数据转化为符合PS/2 鼠标规范的数据报告,发送给计算机。如图: 方案三:利用无线遥控方式实现鼠标的遥控。原理与上述方案二的原理一样,只是具体的发射和接收电路有所不同。无线接收电路采用的是超再生式调频解调电路,解调后的信号经过运算放大器放大、三极管整形后输出为TTL 电平的信号...
