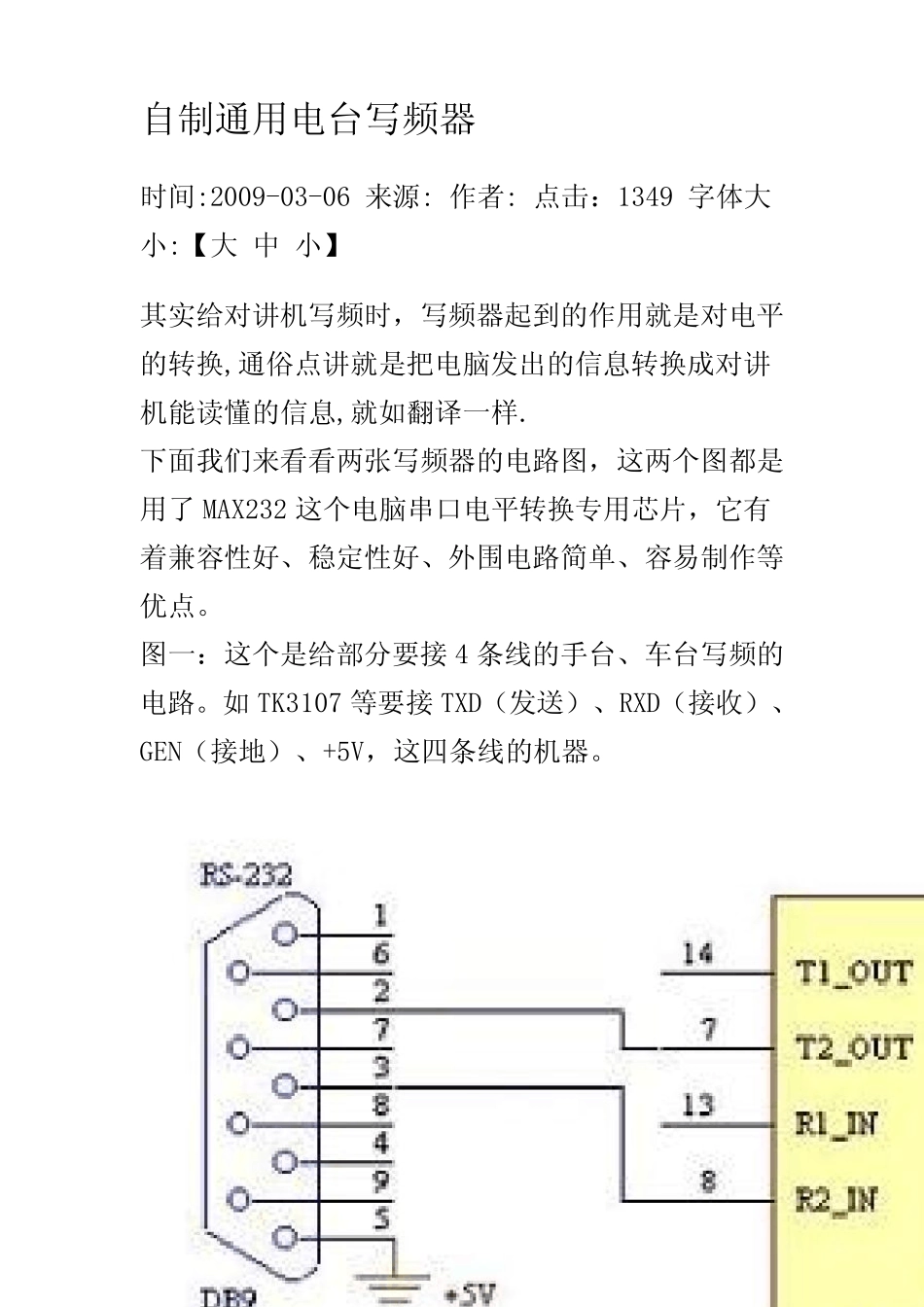

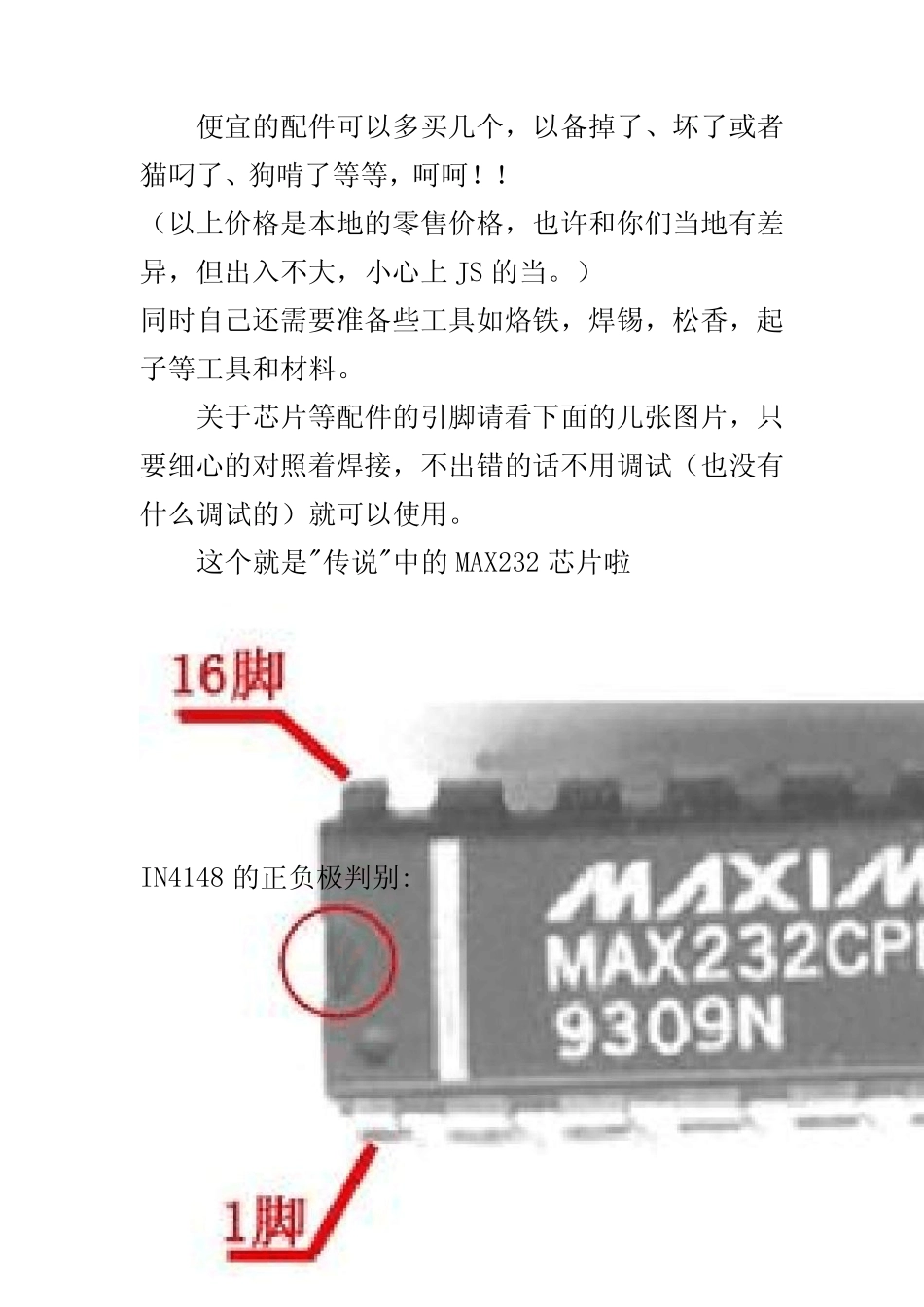

自 制 通 用 电 台 写 频 器 时 间 :2009-03-06 来 源 : 作 者 : 点 击 ： 1349 字 体 大小 :【 大 中 小 】 其 实 给 对 讲 机 写 频 时 ， 写 频 器 起 到 的 作 用 就 是 对 电 平的 转 换 ,通 俗 点 讲 就 是 把 电 脑 发 出 的 信 息 转 换 成 对 讲机 能 读 懂 的 信 息 ,就 如 翻 译 一 样 . 下 面 我 们 来 看 看 两 张 写 频 器 的 电 路 图 ， 这 两 个 图 都 是用 了 MAX232 这 个 电 脑 串 口 电 平 转 换 专 用 芯 片 ， 它 有着 兼 容 性 好 、 稳 定 性 好 、 外 围 电 路 简 单 、 容 易 制 作 等优 点 。 图 一 ： 这 个 是 给 部 分 要 接 4 条 线 的 手 台 、 车 台 写 频 的电 路 。 如 TK3107 等 要 接 TXD（ 发 送 ） 、 RXD（ 接 收 ） 、GEN（ 接 地 ） 、 +5V， 这 四 条 线 的 机 器 。 图二：这个是写需要接 DATA（总线）、GEN（接地）、+5V 这三条线的机器，如 GP88、GP88S 等。（其中发射和接收就用一个二极管或者三极管进行切换） 首先大家需要采购回以下配件: MAX232 芯片一片 约 6 元 18 脚 IC 座一个 约 4 毛钱 50 伏 10 微法的电解电容 4 个 约 1 毛一个 RS232 母头一个(插到电脑 COM 口上的) 约 2.5 元一套(带外壳) 1N4148 二极管一个 约1 毛一个 USB 延长线一条（1.5 米或者更长） 约 2 元一条 万能板一小块（半个巴掌大足够） 约 1 块钱 便宜的配件可以多买几个，以备掉了、坏了或者猫叼了、狗啃了等等，呵呵！！ （以上价格是本地的零售价格，也许和你们当地有差异，但出入不大，小心上 JS 的当。） 同时自己还需要准备些工具如烙铁，焊锡，松香，起子等工具和材料。 关于芯片等配件的引脚请看下面的几张图片，只要细心的对照着焊接，不出错的话不用调试（也没有什么调试的）就可以使用。 这个就是"传说"中的 MAX232 芯片啦 IN4148 的正负极判别: 电容的正负极判别: RS232 接头是这个样子的,还有它的引脚排列方式: 制作过程： 取USB 延长线，剪掉母头（就是不能插进电脑 USB口的那头），然后在距离公头（当然是剩下的那头啦）约 20 厘米的地方也剪掉，剩余下来的那段4 芯线就用作连接写频器和 RS232 插头之间的...
