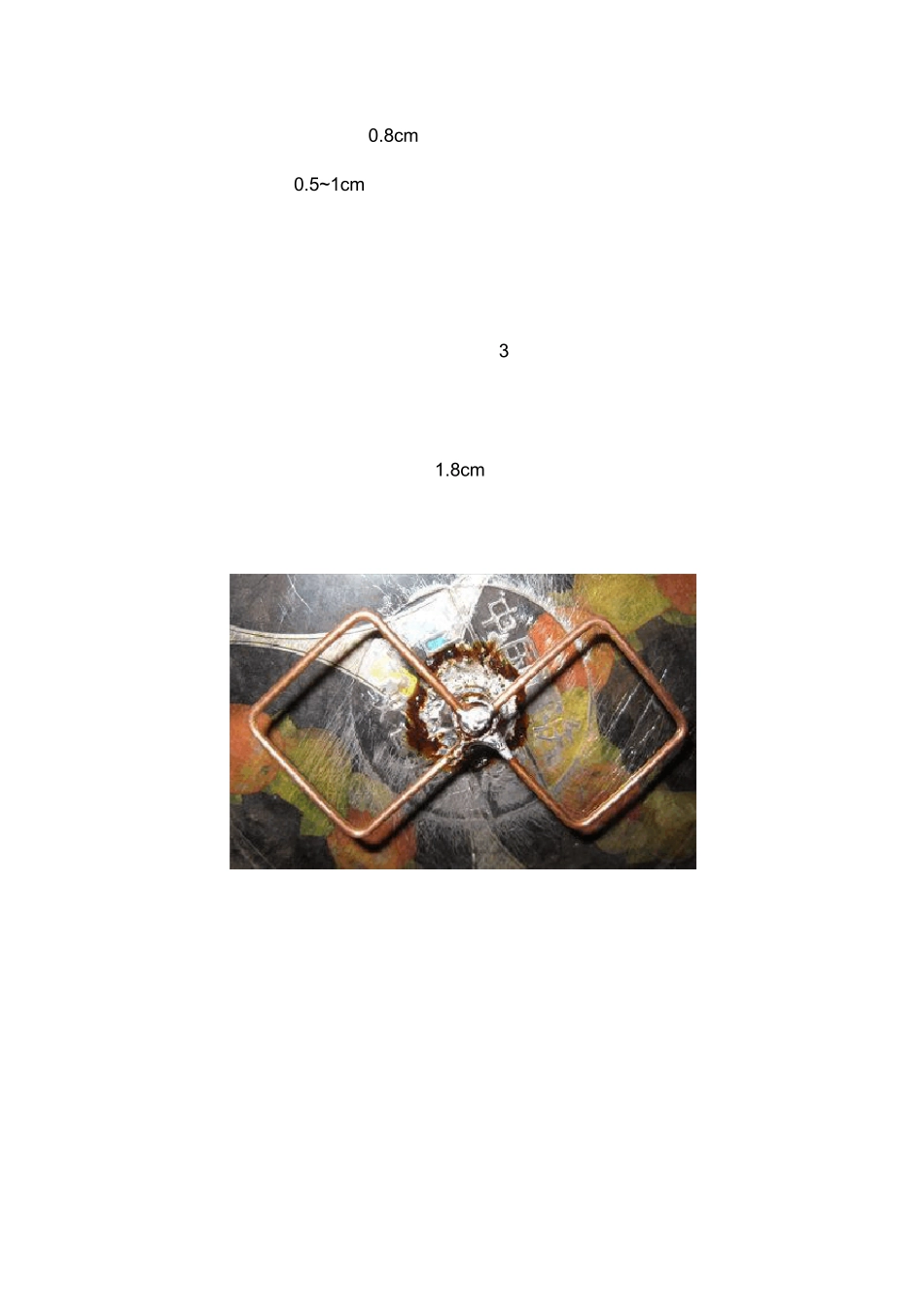

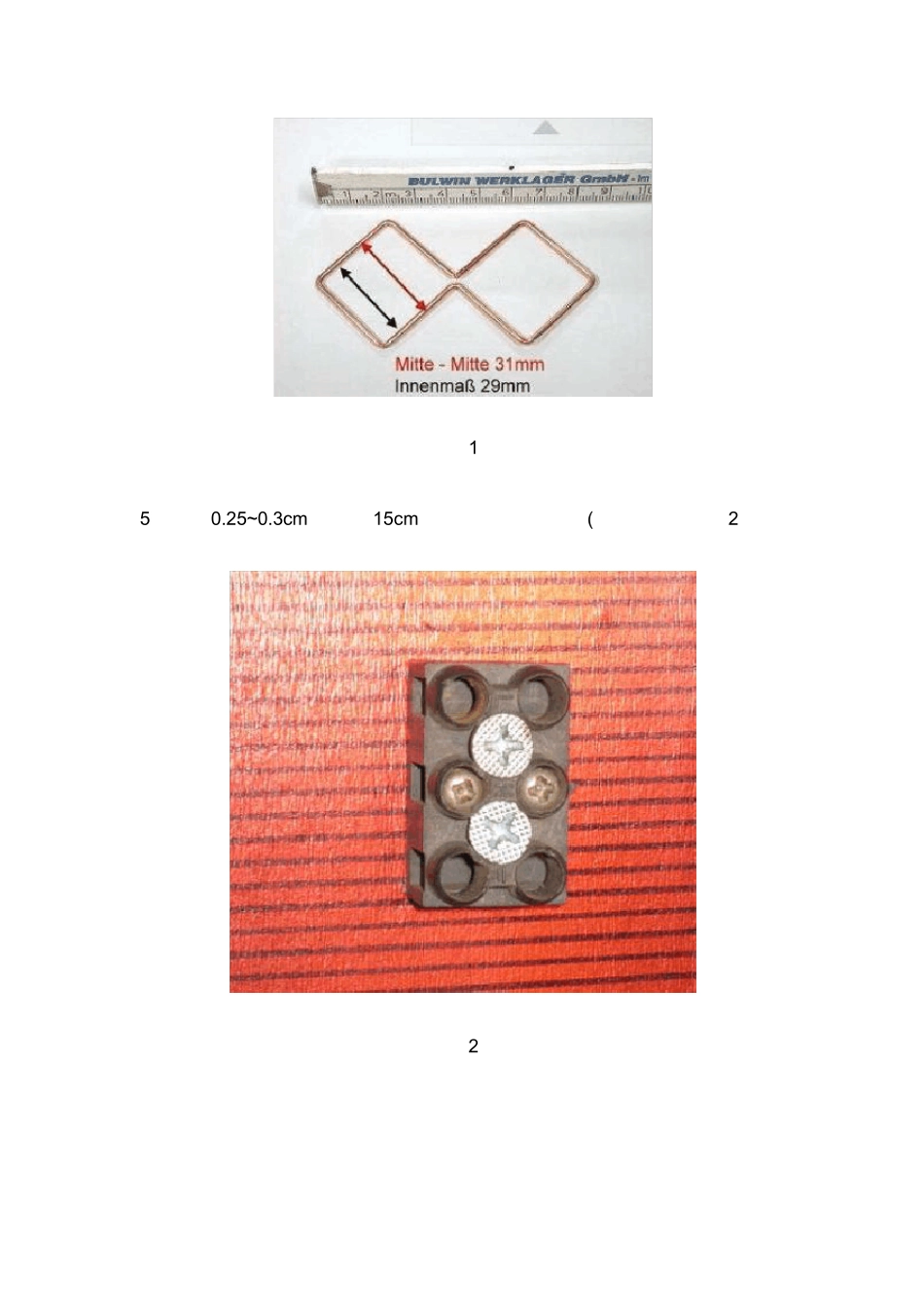

自制超爽的无线路由增益天线 闲来无事,想起来家里的无线路由器自使用以来效果一直不爽,靠无线接收的一台台式机和笔记本电脑上网的信号质量非常差还不稳定,决定做个无线路由增益天线试试...... 上午在网上查找了一些资料,网上的增益天线资料可真不少,有罐装的,网状的,螺旋状的,还有平板的定向天线。复杂的做起来很麻烦,简单的又太丑陋,所以我制作的选择原则是简单、美观、有立竿见影的效果。因此选定做一款盘状2.4G 定向天线,有关制作技术参数人家早已经计算好了的,照搬,不用自己再来操心。 工具: 尖嘴钳、50w 电烙铁、松香焊锡丝、园锉刀、砂纸 材料: 1、蚊香盘(直径 15cm 的,铁质) 2、直径约 0.8cm 铜管,长度 3cm(用细砂纸去掉表面的氧化层) 3、优质 75 欧同轴电缆 60cm 4、直径 0.2cm 紫铜线约 30cm,用尖嘴钳弯制成图 1 形状。 图 1 5、直径 0.25~0.3cm 紫铜线 15cm、双线接线卡座一个(固定天线用,图 2) 图 2 制作方法: 将蚊香盘中心钻一个约 0.8cm 的孔,用锉刀对钻孔进行打磨去除毛刺,然后用砂纸将孔周围 0.5~1cm 处打磨光亮(两面都要打磨),用烙铁将两面孔的周围上一层锡。将铜管中段的表面也上一层薄薄的锡,将铜管逢中插入孔中,在两面结合处重锡焊牢。 将弯制好的菱形天线振子开口端,照图 3 状焊在铜管上。 同轴电缆直接穿过铜管,内心焊接在菱形天线震子闭口端。屏蔽层焊在铜管上。菱形天线震子与底座间的高度为 1.8cm。由于省去了接线端子,制作更方便,性能更加可靠。 图 3 将固定天线用的紫铜线焊接在基座的铜管上,如图 4 图 4 将制作完成后的天线调整和固定在已安装在墙壁上的接线卡上,可以通过旋转调节方向。如图 5 图 5 至此,无线路由增益天线基本制作完成,如果再加上合适的塑料外罩,喷上油漆就非常美观了。由于图简单和取材方便,本天线不完美之处是天线支架欠美观。 使用效果检测: 我使用的是“水星MW54R无线路由器”,原来在隔有数堵墙的卧室、下层楼上网极不稳定或经常掉线,信号强度和链接质量在15到 30%之间,安装上自制的增益天线后,信号强度和链接质量能基本稳定在在40到 90%,大大提高了稳定性,我对这款自制的无线路由增益天线的评价是:简单、易制、超爽。有动手能力的朋友不妨试试
