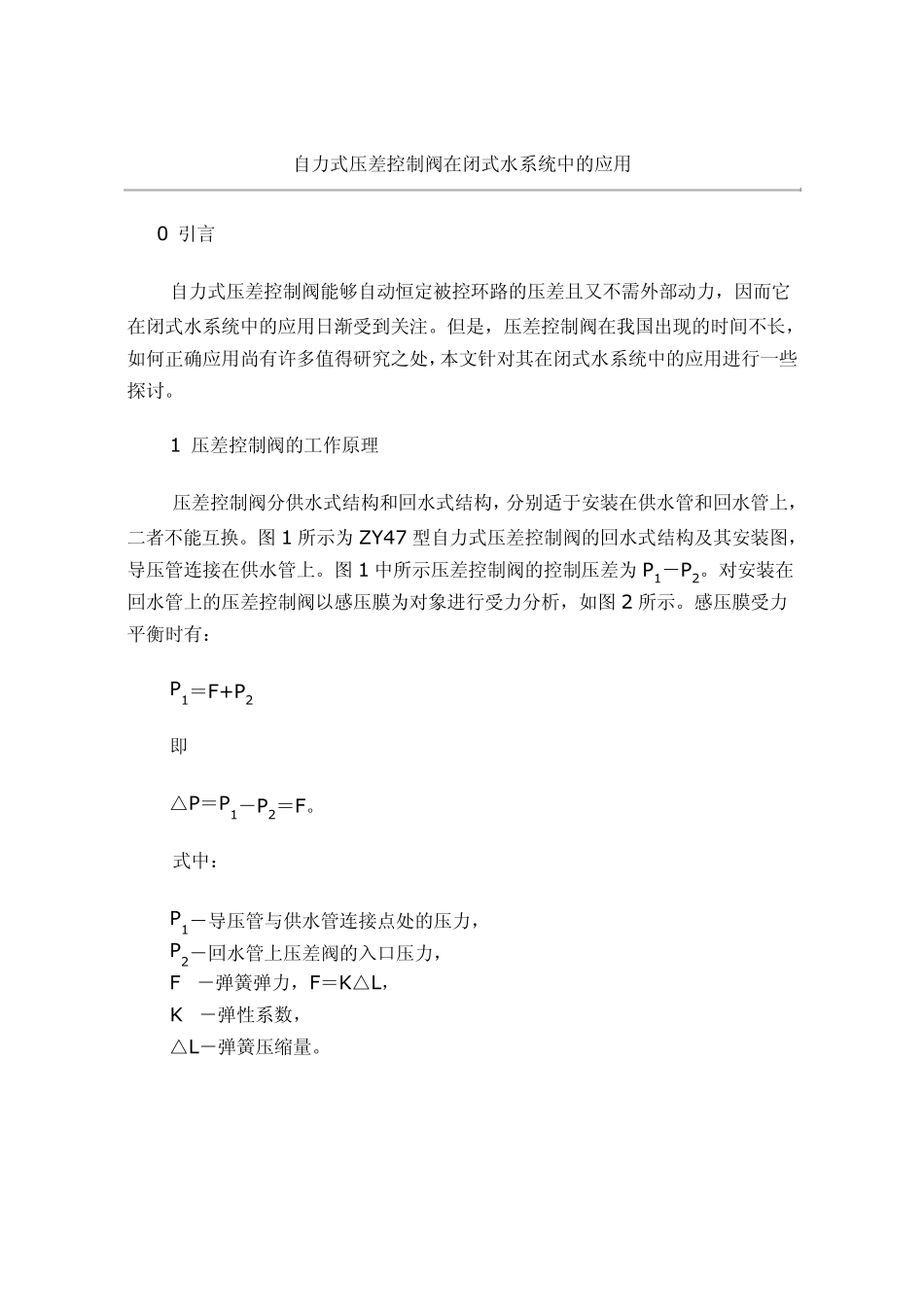

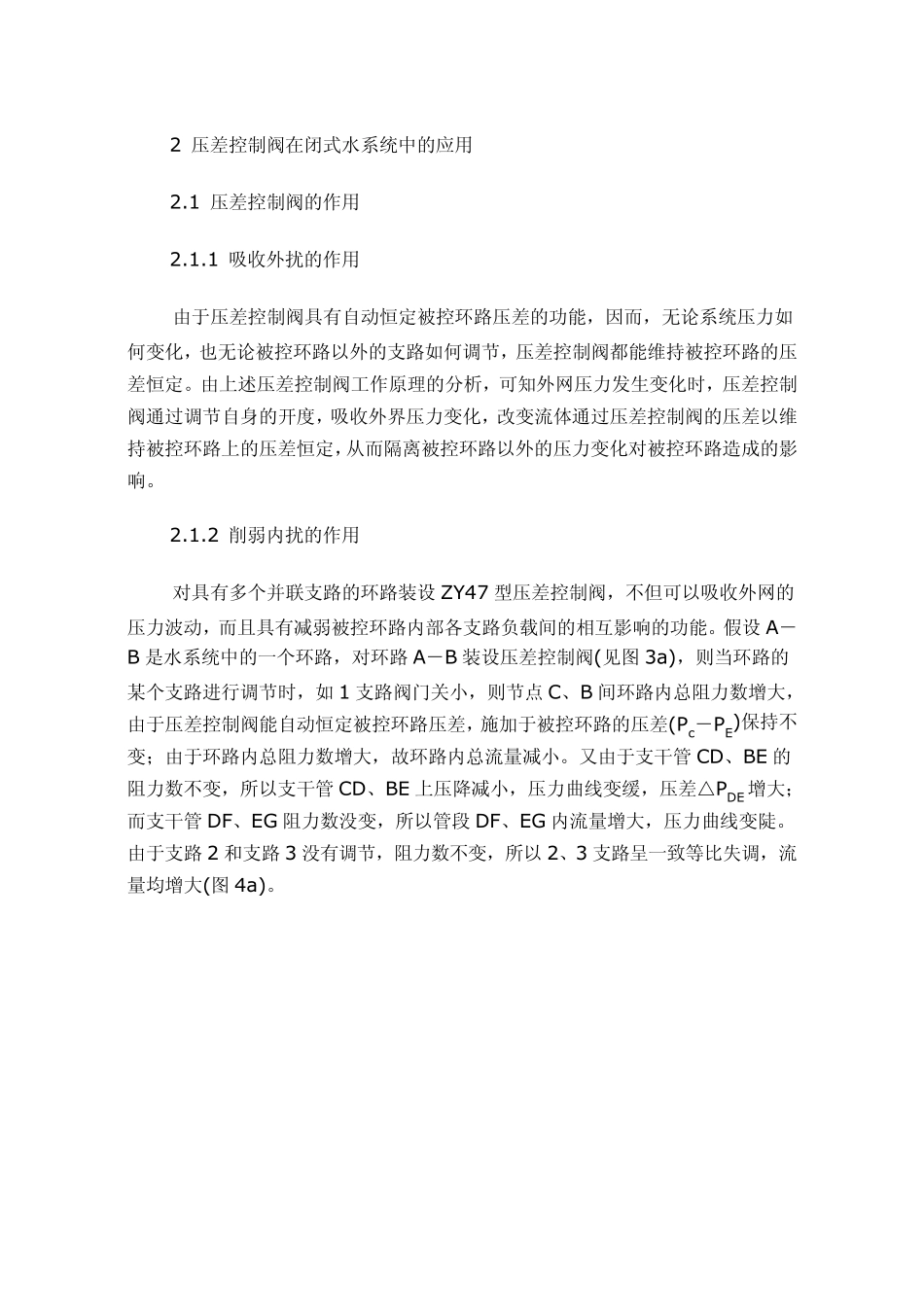

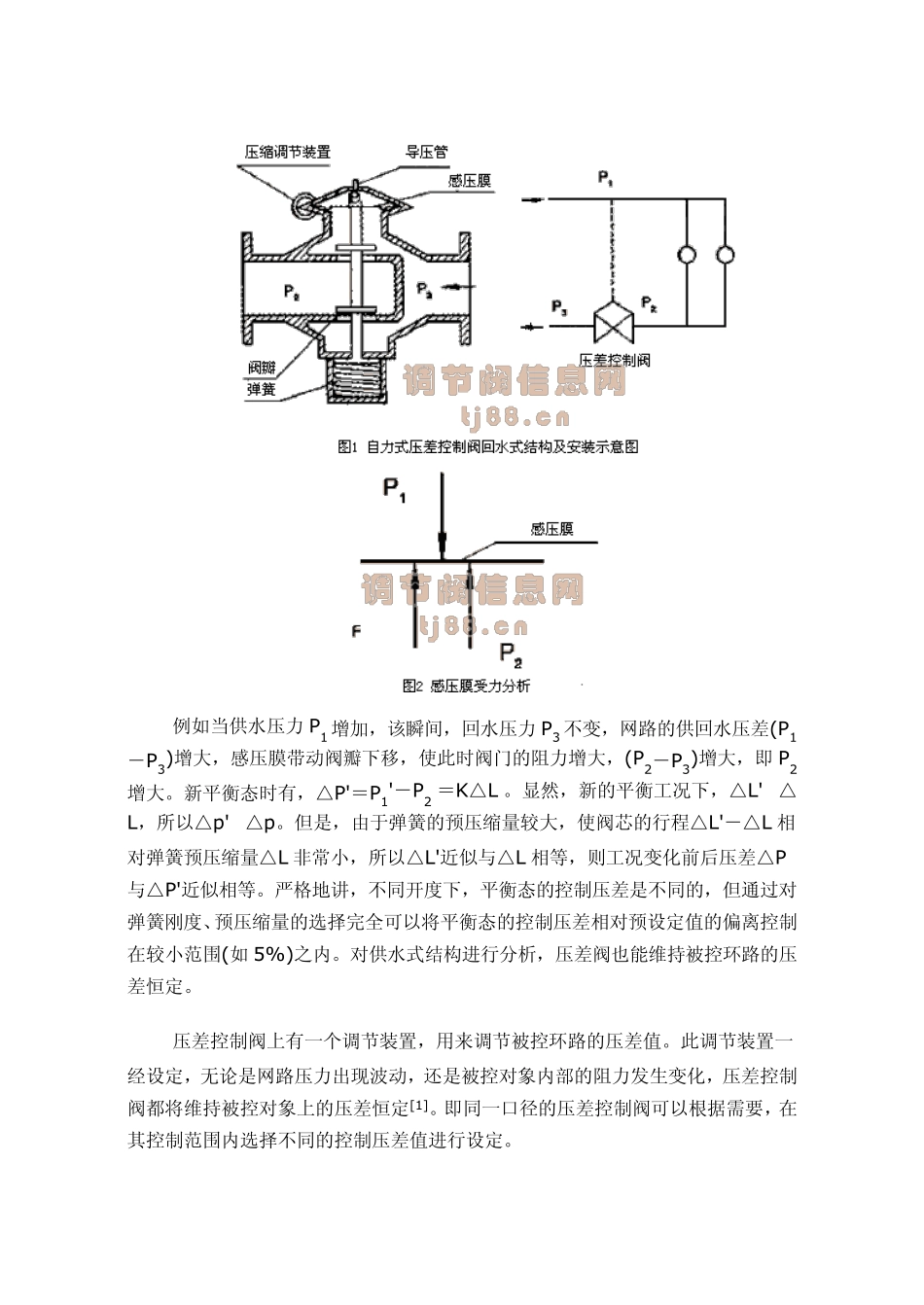

自力式压差控制阀在闭式水系统中的应用 0 引言 自力式压差控制阀能够自动恒定被控环路的压差且又不需外部动力，因而它在闭式水系统中的应用日渐受到关注。但是，压差控制阀在我国出现的时间不长，如何正确应用尚有许多值得研究之处，本文针对其在闭式水系统中的应用进行一些探讨。 1 压差控制阀的工作原理 压差控制阀分供水式结构和回水式结构，分别适于安装在供水管和回水管上，二者不能互换。图1 所示为ZY47 型自力式压差控制阀的回水式结构及其安装图，导压管连接在供水管上。图1 中所示压差控制阀的控制压差为P1－P2。对安装在回水管上的压差控制阀以感压膜为对象进行受力分析，如图2 所示。感压膜受力平衡时有： P1＝F+P2 即 △P＝P1－P2＝F。 式中： P1－导压管与供水管连接点处的压力， P2－回水管上压差阀的入口压力， F －弹簧弹力，F＝K△L， K －弹性系数， △L－弹簧压缩量。 例如当供水压力P1 增加，该瞬间，回水压力P3 不变，网路的供回水压差(P1－P3)增大，感压膜带动阀瓣下移，使此时阀门的阻力增大，(P2－P3)增大，即P2增大。新平衡态时有，△P'＝P1'－P2’＝K△L’。显然，新的平衡工况下，△L'≠△L，所以△p '≠△p 。但是，由于弹簧的预压缩量较大，使阀芯的行程△L'－△L 相对弹簧预压缩量△L 非常小，所以△L'近似与△L 相等，则工况变化前后压差△P与△P'近似相等。严格地讲，不同开度下，平衡态的控制压差是不同的，但通过对弹簧刚度、预压缩量的选择完全可以将平衡态的控制压差相对预设定值的偏离控制在较小范围(如5%)之内。对供水式结构进行分析，压差阀也能维持被控环路的压差恒定。 压差控制阀上有一个调节装置，用来调节被控环路的压差值。此调节装置一经设定，无论是网路压力出现波动，还是被控对象内部的阻力发生变化，压差控制阀都将维持被控对象上的压差恒定[1]。即同一口径的压差控制阀可以根据需要，在其控制范围内选择不同的控制压差值进行设定。 2 压差控制阀在闭式水系统中的应用 2.1 压差控制阀的作用 2.1.1 吸收外扰的作用 由于压差控制阀具有自动恒定被控环路压差的功能，因而，无论系统压力如何变化，也无论被控环路以外的支路如何调节，压差控制阀都能维持被控环路的压差恒定。由上述压差控制阀工作原理的分析，可知外网压力发生变化时，压差控制阀通过调节自身的开度，吸收外界压力变化，改变流体通过压差控制阀的压差以维持被控环路上的压差恒定，从而隔离被...
