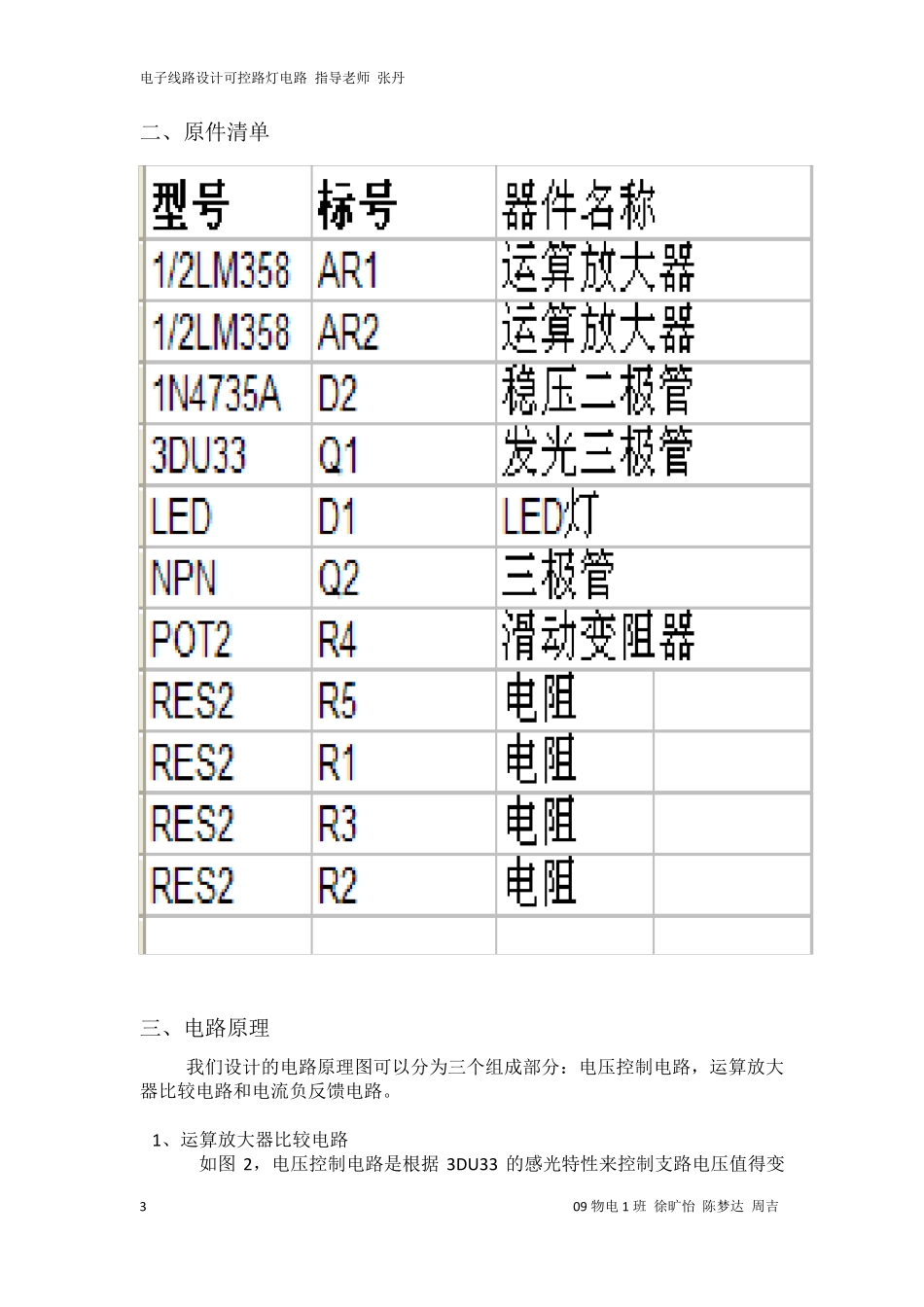

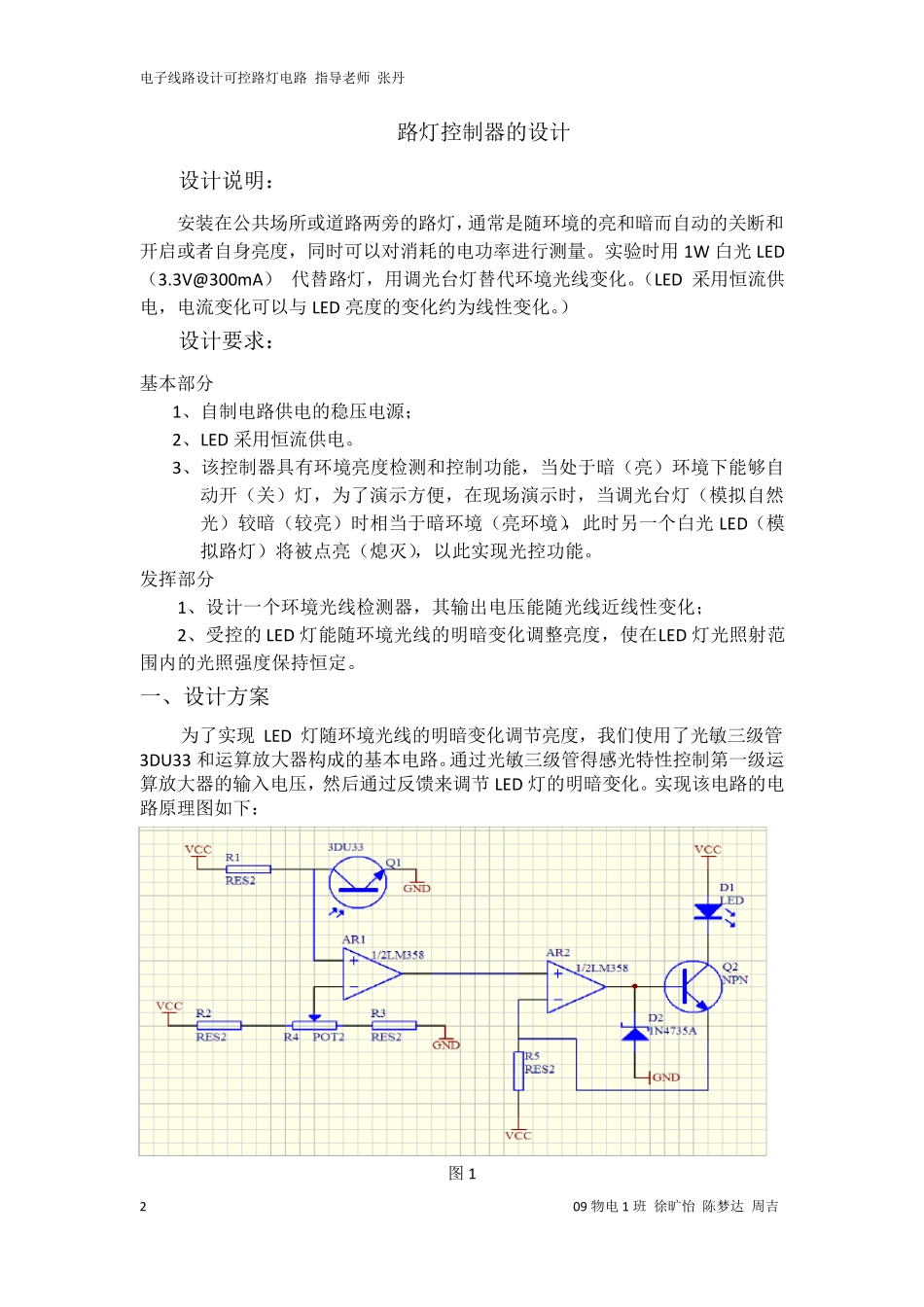

电子线路设计可控路灯电路 指导老师 张丹 1 09 物电1 班 徐旷怡 陈梦达 周吉 电子线路课程设计 题目 路灯控制器设计 专业班级 09 物电电信一班 学生姓名 徐旷怡 陈梦达 周吉 指导教师 张丹 二 O 一二年 十一 月 电子线路设计可控路灯电路 指导老师 张丹 2 09 物电1 班 徐旷怡 陈梦达 周吉 路灯控制器的设计 设计说明： 安装在公共场所或道路两旁的路灯，通常是随环境的亮和暗而自动的关断和开启或者自身亮度，同时可以对消耗的电功率进行测量。实验时用1W 白光LED（3.3V@300mA） 代替路灯，用调光台灯替代环境光线变化。（LED 采用恒流供电，电流变化可以与LED 亮度的变化约为线性变化。） 设计要求： 基本部分 1、自制电路供电的稳压电源； 2、LED 采用恒流供电。 3、该控制器具有环境亮度检测和控制功能，当处于暗（亮）环境下能够自动开（关）灯，为了演示方便，在现场演示时，当调光台灯（模拟自然光）较暗（较亮）时相当于暗环境（亮环境），此时另一个白光LED（模拟路灯）将被点亮（熄灭），以此实现光控功能。 发挥部分 1、设计一个环境光线检测器，其输出电压能随光线近线性变化； 2、受控的LED 灯能随环境光线的明暗变化调整亮度，使在LED 灯光照射范围内的光照强度保持恒定。 一、设计方案 为了实现 LED 灯随环境光线的明暗变化调节亮度，我们使用了光敏三级管3DU33 和运算放大器构成的基本电路。通过光敏三级管得感光特性控制第一级运算放大器的输入电压，然后通过反馈来调节 LED 灯的明暗变化。实现该电路的电路原理图如下： 图 1 电子线路设计可控路灯电路 指导老师 张丹 3 09 物电1 班 徐旷怡 陈梦达 周吉 二、原件清单 三、电路原理 我们设计的电路原理图可以分为三个组成部分：电压控制电路，运算放大器比较电路和电流负反馈电路。 1、运算放大器比较电路 如图 2，电压控制电路是根据 3DU33 的感光特性来控制支路电压值得变电子线路设计可控路灯电路 指导老师 张丹 4 09 物电 1 班 徐旷怡 陈梦达 周吉 化。当有光照（1000lx）的情况下流过光敏三极管的光电流有 10mA，这时电阻 R1(1k)就会分得大部分电压，于是支路的电压就很小甚至为零；反过来，当环境光线不充足时，流过光敏三极管的暗电流只有几十微安，这时电阻 R1 分压就会降低，支路就会获得更大的电压。通过光敏三极管的特性进行线性分压，从而能很好的控制运算放大器输...
