自动化仪表作业及答案参考

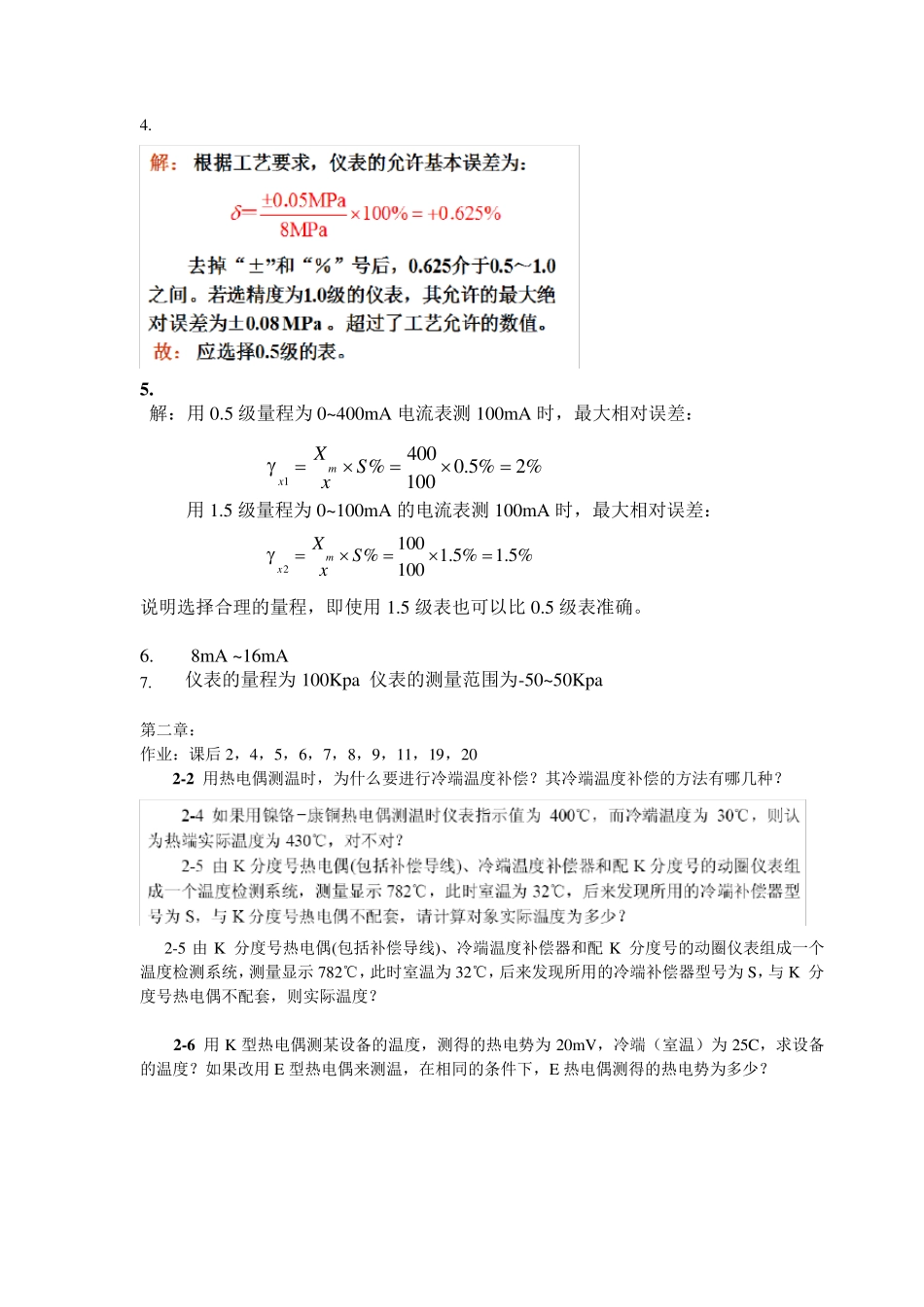

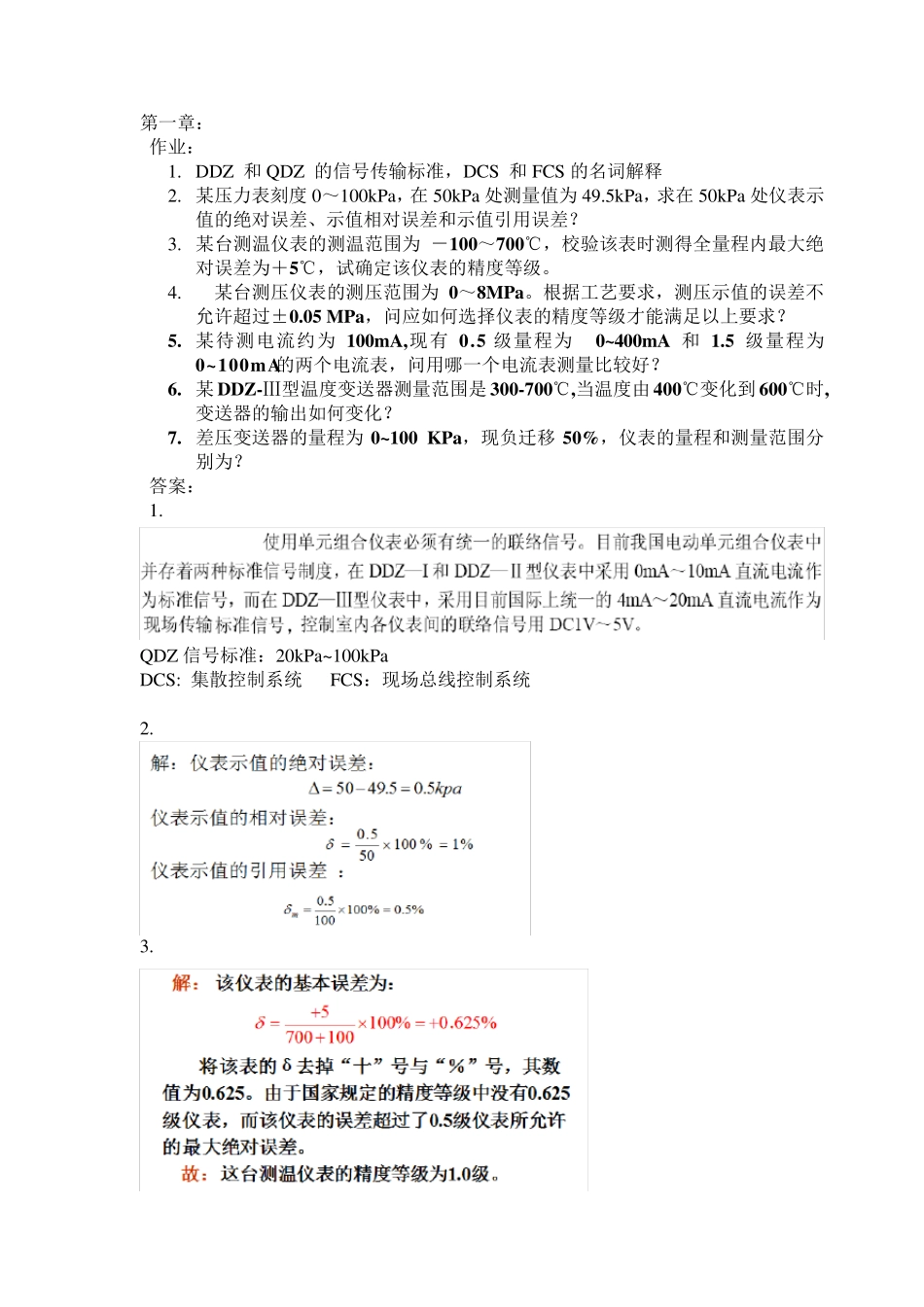

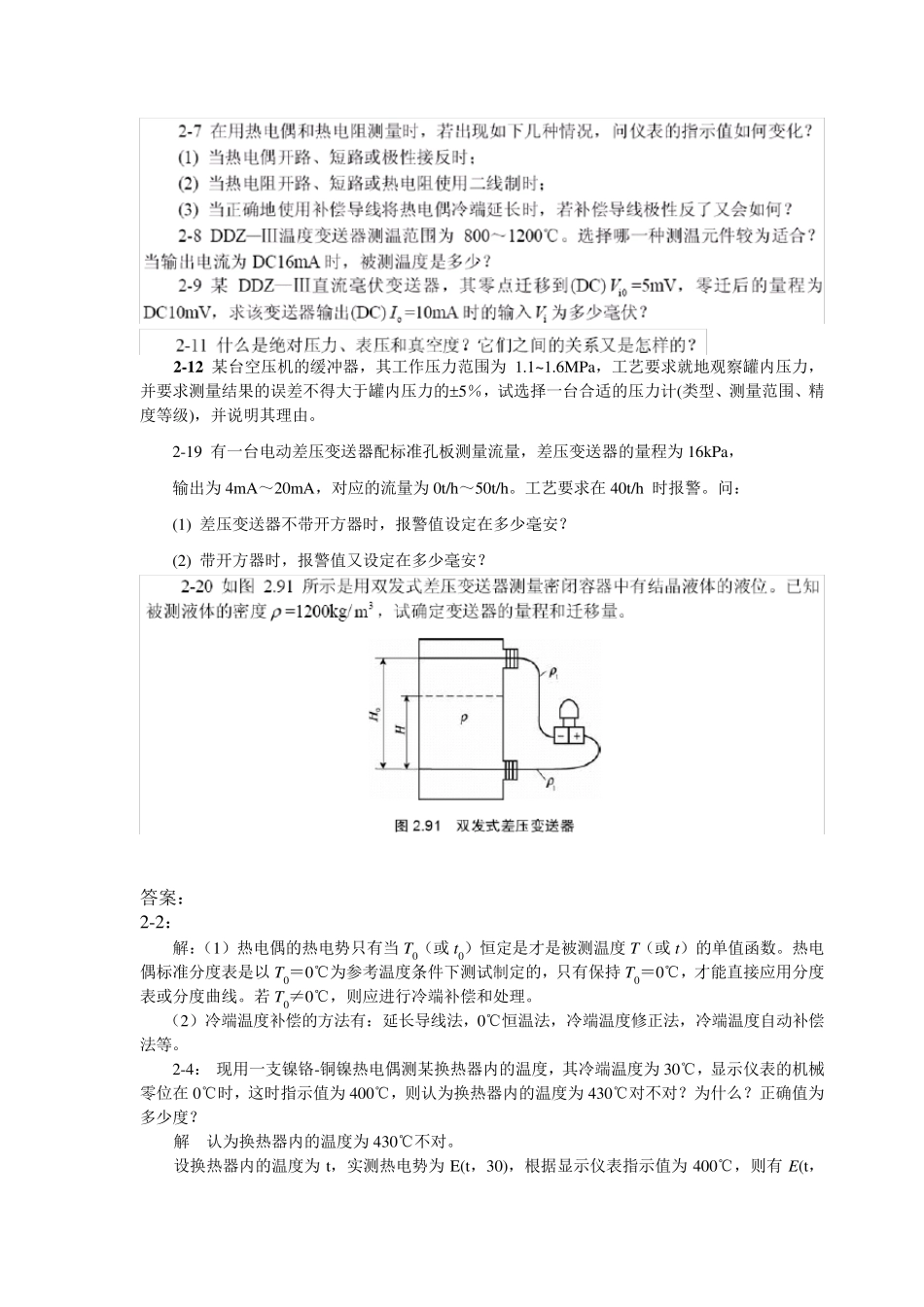

第一章： 作业： 1. DDZ 和QDZ 的信号传输标准，DCS 和FCS 的名词解释 2. 某压力表刻度0～100kPa，在50kPa 处测量值为49.5kPa，求在50kPa 处仪表示值的绝对误差、示值相对误差和示值引用误差？ 3. 某台测温仪表的测温范围为 －100～700℃，校验该表时测得全量程内最大绝对误差为＋5℃，试确定该仪表的精度等级。 4. 某台测压仪表的测压范围为 0～8MPa。根据工艺要求，测压示值的误差不允许超过±0.05 MPa，问应如何选择仪表的精度等级才能满足以上要求？ 5. 某待测电流约为100mA,现有 0.5 级量程为 0~400mA 和1.5 级量程为0~100mA的两个电流表，问用哪一个电流表测量比较好？ 6. 某DDZ-Ⅲ型温度变送器测量范围是 300-700℃,当温度由 400℃变化到 600℃时,变送器的输出如何变化？ 7. 差压变送器的量程为0~100 KPa，现负迁移 50%，仪表的量程和测量范围分别为？ 答案： 1. QDZ 信号标准：20kPa~100kPa DCS: 集散控制系统 FCS：现场总线控制系统 2. 3. 4. 5 . 解：用0.5 级量程为0~400mA 电流表测100mA 时，最大相对误差： 用1.5 级量程为0~100mA 的电流表测100mA 时，最大相对误差： 说明选择合理的量程，即使用1.5 级表也可以比0.5 级表准确。 6. 8mA ~16mA 7. 仪表的量程为100Kpa 仪表的测量范围为-50~50Kpa 第二章： 作业：课后2，4，5，6，7，8，9，11，19，20 2 -2 用热电偶测温时，为什么要进行冷端温度补偿？其冷端温度补偿的方法有哪几种？ 2-5 由K 分度号热电偶(包括补偿导线)、冷端温度补偿器和配K 分度号的动圈仪表组成一个温度检测系统，测量显示782℃，此时室温为32℃，后来发现所用的冷端补偿器型号为S，与 K 分度号热电偶不配套，则实际温度？ 2 -6 用K 型热电偶测某设备的温度，测得的热电势为20mV，冷端（室温）为25C，求设备的温度？如果改用E 型热电偶来测温，在相同的条件下，E 热电偶测得的热电势为多少？ 1400%0.5%2%100mxXSx2100%1.5%1.5%100mxXSx 2 -1 2 某台空压机的缓冲器，其工作压力范围为1.1~ 1.6MPa，工艺要求就地观察罐内压力，并要求测量结果的误差不得大于罐内压力的5％，试选择一台合适的压力计(类型、测量范围、精度等级)，并说明其理由。 2-19 有一台电动差压变送器配标准孔板测量流量，差压变送器的量程为16kPa， 输出为4mA～20mA，对应的流量为0t/h～50t/h。工艺要求在40t/h 时报警。...
