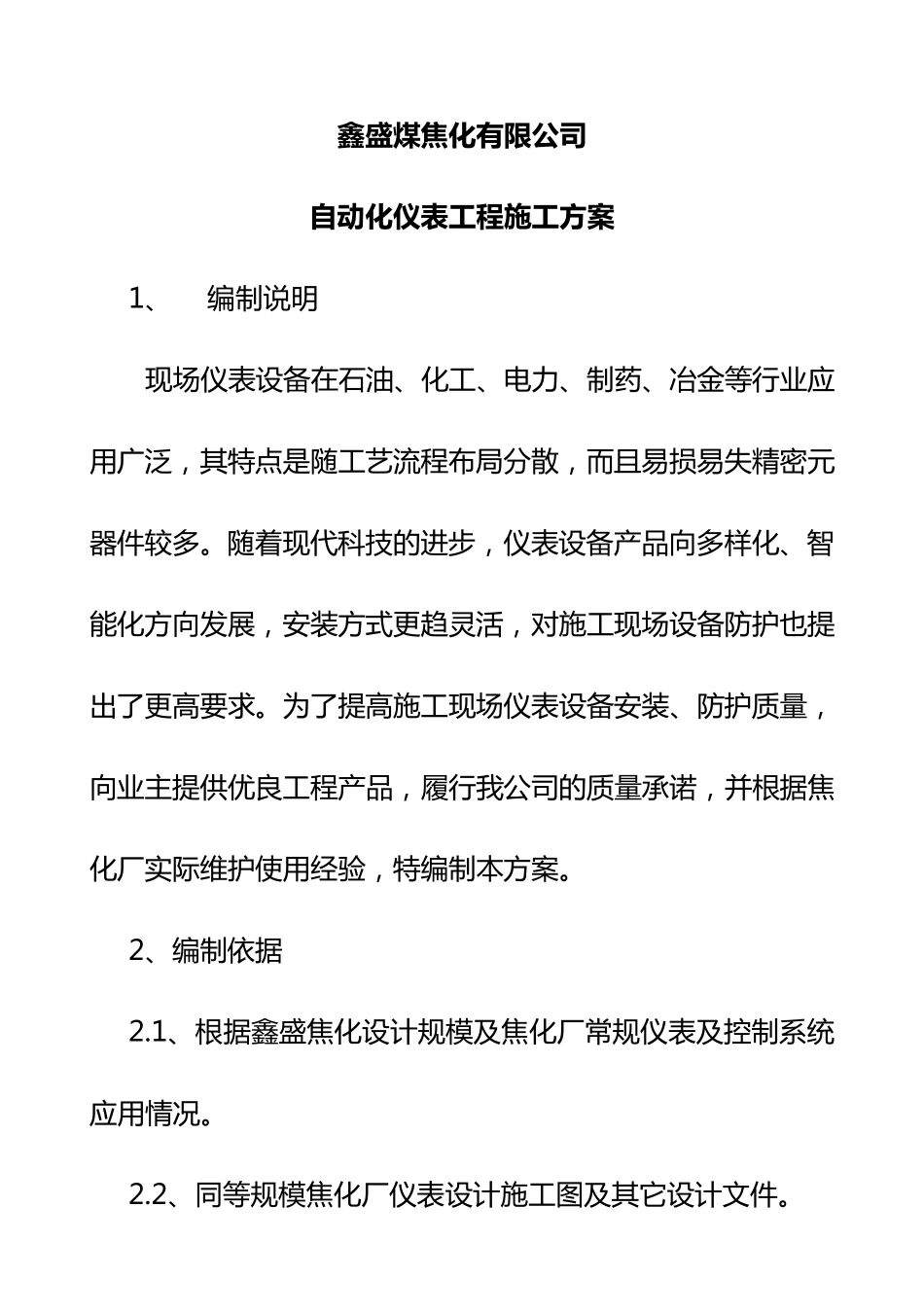

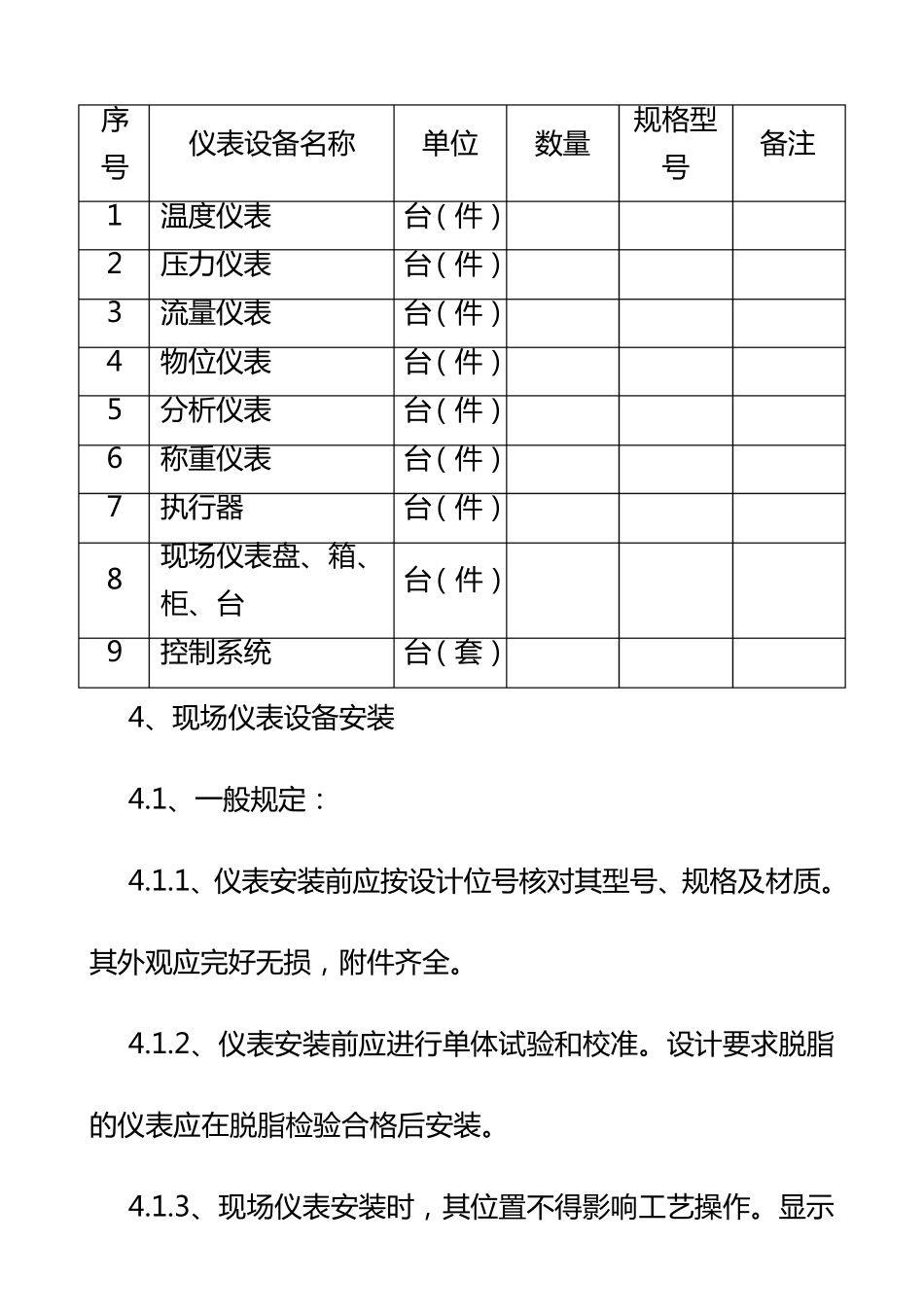

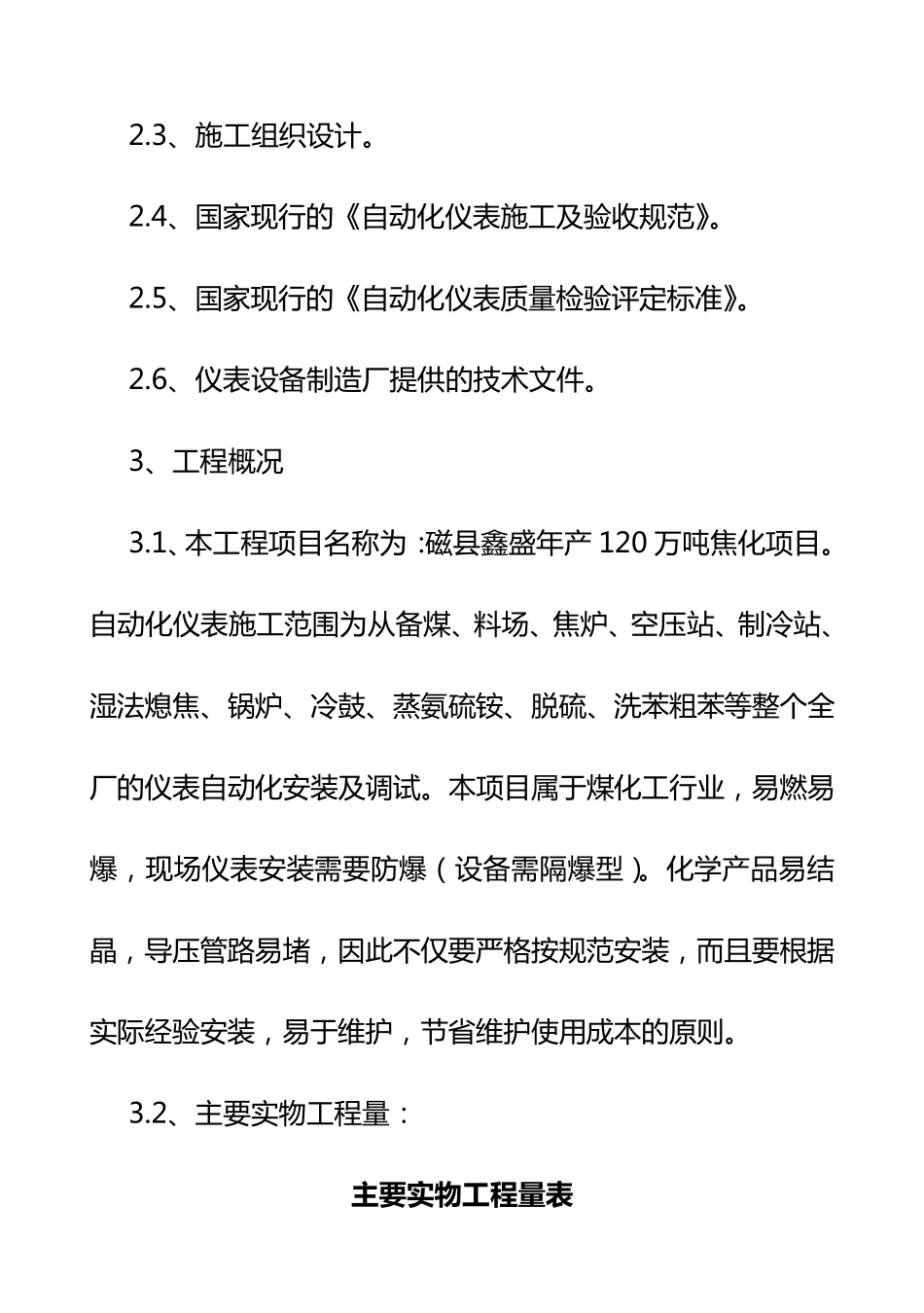

鑫 盛 煤 焦 化 有 限 公 司 自 动 化 仪表工程施工方案 1、 编制说明 现场仪表设备在石油、化工、电力、制药、冶金等行业应用广泛，其特点是随工艺流程布局分散，而且易损易失精密元器件较多。随着现代科技的进步，仪表设备产品向多样化、智能化方向发展，安装方式更趋灵活，对施工现场设备防护也提出了更高要求。为了提高施工现场仪表设备安装、防护质量，向业主提供优良工程产品，履行我公司的质量承诺，并根据焦化厂实际维护使用经验，特编制本方案。 2、编制依据 2.1、根据鑫盛焦化设计规模及焦化厂常规仪表及控制系统应用情况。 2.2、同等规模焦化厂仪表设计施工图及其它设计文件。 2.3、施工组织设计。 2.4、国家现行的《自动化仪表施工及验收规范》。 2.5、国家现行的《自动化仪表质量检验评定标准》。 2.6、仪表设备制造厂提供的技术文件。 3、工程概况 3.1、本工程项目名称为：磁县鑫盛年产 120 万吨焦化项目。自动化仪表施工范围为从备煤、料场、焦炉、空压站、制冷站、湿法熄焦、锅炉、冷鼓、蒸氨硫铵、脱硫、洗苯粗苯等整个全厂的仪表自动化安装及调试。本项目属于煤化工行业，易燃易爆，现场仪表安装需要防爆（设备需隔爆型）。化学产品易结晶，导压管路易堵，因此不仅要严格按规范安装，而且要根据实际经验安装，易于维护，节省维护使用成本的原则。 3.2、主要实物工程量： 主要实物工程量表 序号 仪 表 设 备 名 称 单 位 数 量 规 格 型号 备 注 1 温 度 仪 表 台 （ 件 ） 2 压 力 仪 表 台 （ 件 ） 3 流 量 仪 表 台 （ 件 ） 4 物 位 仪 表 台 （ 件 ） 5 分 析 仪 表 台 （ 件 ） 6 称 重 仪 表 台 （ 件 ） 7 执 行 器 台 （ 件 ） 8 现 场 仪 表 盘 、箱、柜、台 台 （ 件 ） 9 控制系统 台 （ 套） 4、现 场 仪 表 设 备 安装 4.1、一般规 定： 4.1.1、仪 表 安装前应按设 计位 号 核对其型 号 、规 格 及材质。其外观应完好无损，附件 齐全。 4.1.2、仪 表 安装前应进行 单 体试验和校准。设 计要求脱脂的仪 表 应在脱脂检验合格 后安装。 4.1.3、现 场 仪 表 安装时，其位 置不得影响工艺操作。显示仪 表 应 安 装 在 便 于 观 察 、维修的位置（仪 表 中心距地面高度宜为 1.2~1.5 米）。 4.1.4、仪 表 宜安 装 在 远离机械振动...
