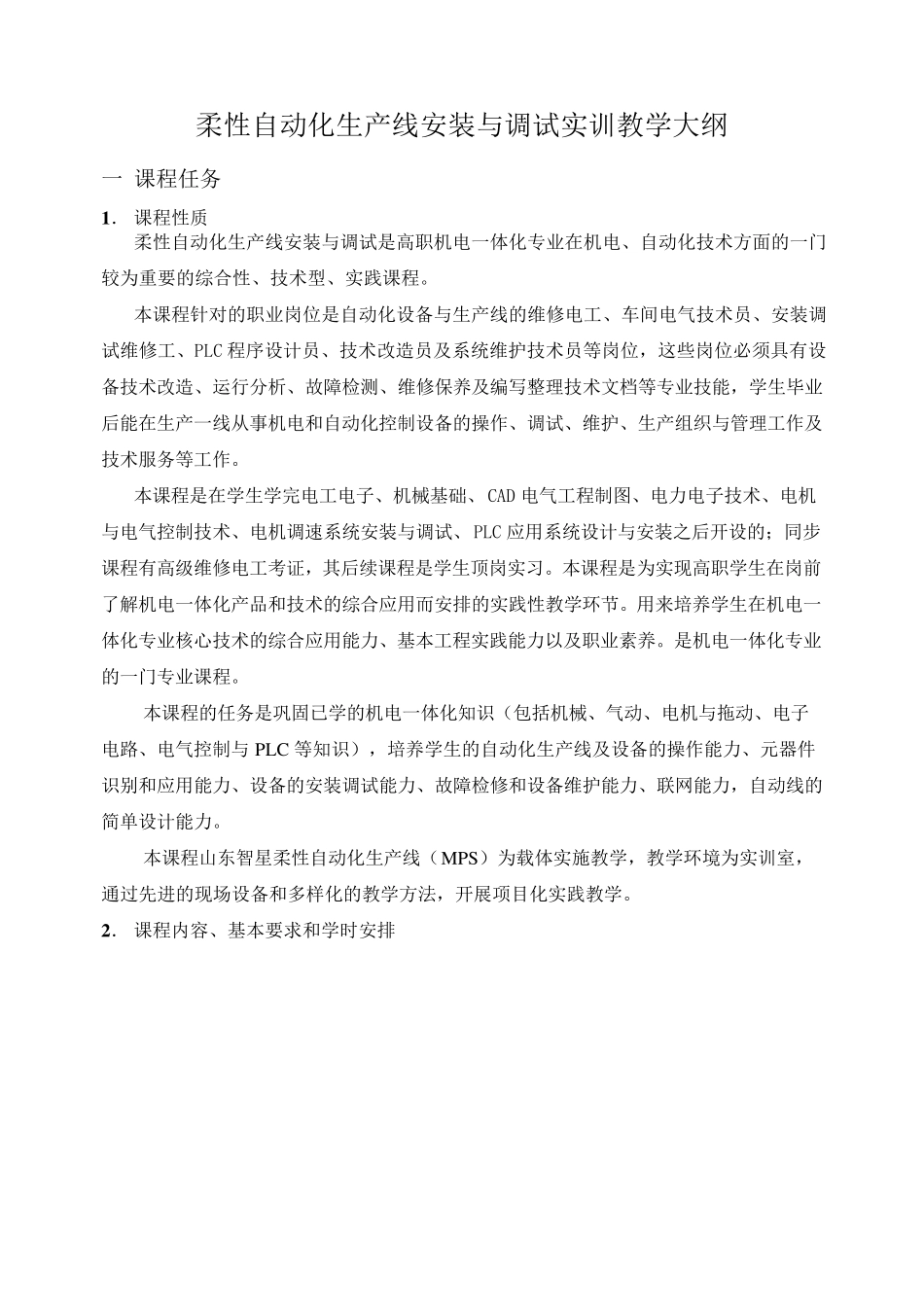

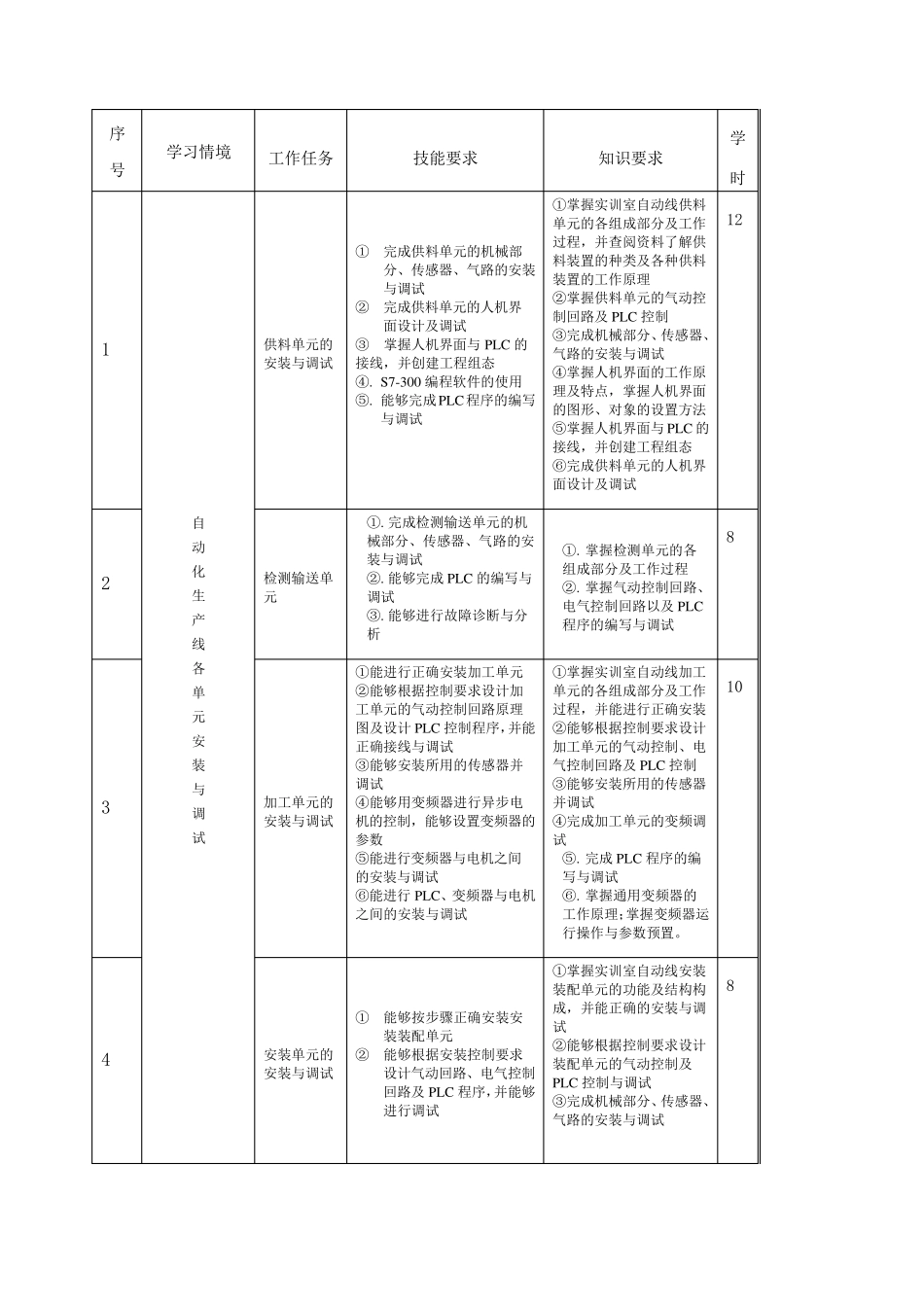

柔性自动化生产线安装与调试实训教学大纲 一 课程任务 1 ． 课程性质 柔性自动化生产线安装与调试是高职机电一体化专业在机电、自动化技术方面的一门较为重要的综合性、技术型、实践课程。 本课程针对的职业岗位是自动化设备与生产线的维修电工、车间电气技术员、安装调试维修工、PLC 程序设计员、技术改造员及系统维护技术员等岗位，这些岗位必须具有设备技术改造、运行分析、故障检测、维修保养及编写整理技术文档等专业技能，学生毕业后能在生产一线从事机电和自动化控制设备的操作、调试、维护、生产组织与管理工作及技术服务等工作。 本课程是在学生学完电工电子、机械基础、CAD 电气工程制图、电力电子技术、电机与电气控制技术、电机调速系统安装与调试、PLC 应用系统设计与安装之后开设的；同步课程有高级维修电工考证，其后续课程是学生顶岗实习。本课程是为实现高职学生在岗前了解机电一体化产品和技术的综合应用而安排的实践性教学环节。用来培养学生在机电一体化专业核心技术的综合应用能力、基本工程实践能力以及职业素养。是机电一体化专业的一门专业课程。 本课程的任务是巩固已学的机电一体化知识（包括机械、气动、电机与拖动、电子电路、电气控制与PLC 等知识），培养学生的自动化生产线及设备的操作能力、元器 件识别 和应用能力、设备的安装调试能力、故障检修和设备维护能力、联 网 能力，自动线的简 单 设计能力。 本课程山 东 智 星 柔性自动化生产线（MPS）为载 体实施 教学，教学环境 为实训室 ，通 过 先 进 的现场 设备和多 样 化的教学方法 ，开展 项 目 化实践教学。 2 ． 课程内 容 、基本要求 和学时 安排 序号 学习情境 工作任务 技能要求 知识要求 学时 1 自 动 化 生 产 线 各 单 元 安 装 与 调 试 供料单元的安装与调试 ① 完成供料单元的机械部分、传感器、气路的安装与调试 ② 完成供料单元的人机界面设计及调试 ③ 掌握人机界面与PLC 的接线，并创建工程组态 ④. S7-300 编程软件的使用 ⑤. 能够完成PLC程序的编写与调试 ①掌握实训室自动线供料单元的各组成部分及工作过程，并查阅资料了解供料装置的种类及各种供料装置的工作原理 ②掌握供料单元的气动控制回路及 PLC 控制 ③完成机械部分、传感器、气路的安装与调试 ④掌握人机界面的工作原理及特点，掌握人机界面的图形、对象的设置方法 ⑤掌握人机界面与PLC...
