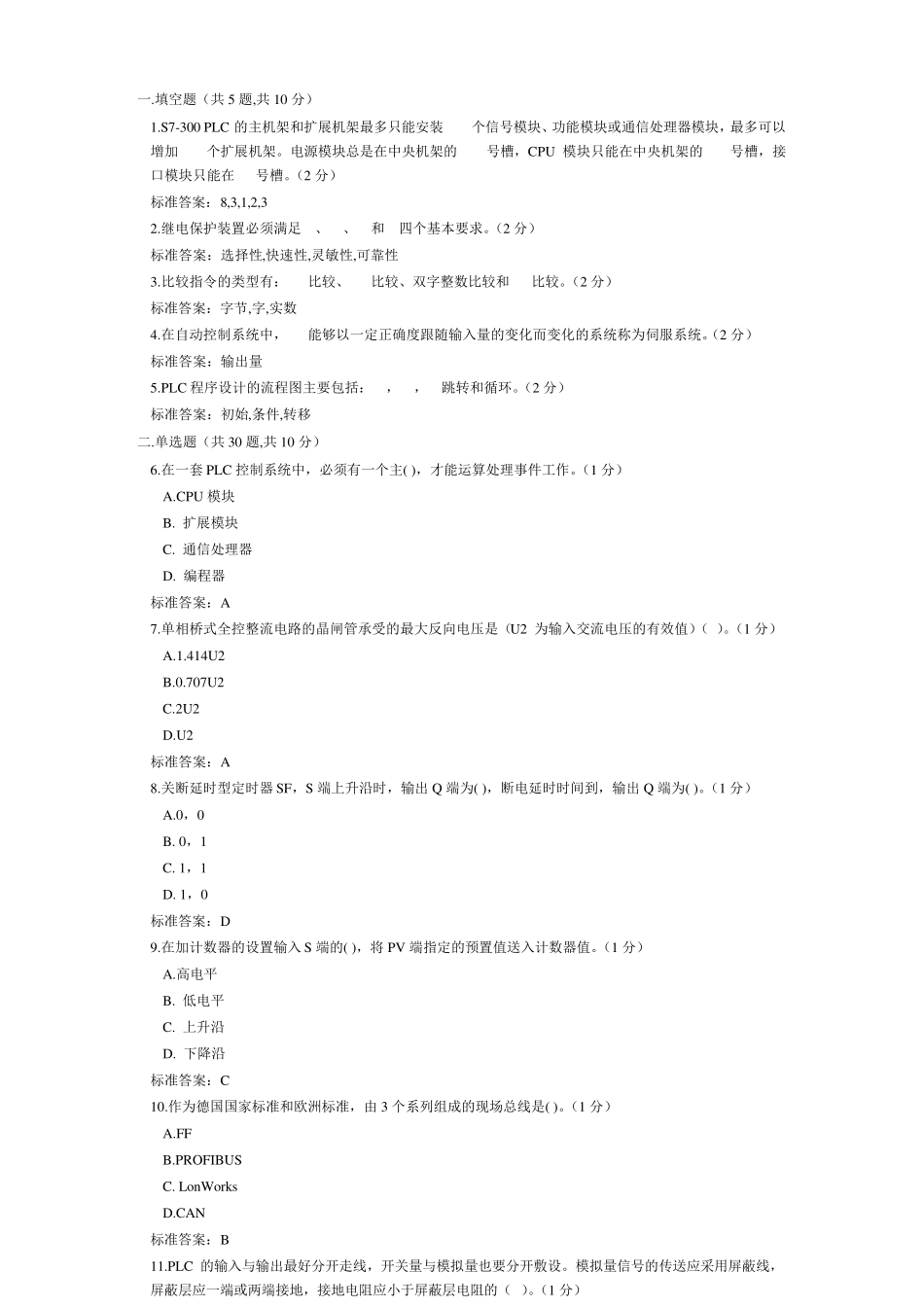

一.填空题（共5 题,共10 分） 1.S7-300 PLC 的主机架和扩展机架最多只能安装 个信号模块、功能模块或通信处理器模块，最多可以增加 个扩展机架。电源模块总是在中央机架的 号槽，CPU 模块只能在中央机架的 号槽，接口模块只能在 号槽。（2 分） 标准答案：8,3,1,2,3 2.继电保护装置必须满足 、 、 和 四个基本要求。（2 分） 标准答案：选择性,快速性,灵敏性,可靠性 3.比较指令的类型有： 比较、 比较、双字整数比较和 比较。（2 分） 标准答案：字节,字,实数 4.在自动控制系统中， 能够以一定正确度跟随输入量的变化而变化的系统称为伺服系统。（2 分） 标准答案：输出量 5.PLC 程序设计的流程图主要包括： ， ， 跳转和循环。（2 分） 标准答案：初始,条件,转移 二.单选题（共30 题,共10 分） 6.在一套 PLC 控制系统中，必须有一个主( )，才能运算处理事件工作。（1 分） A.CPU 模块 B. 扩展模块 C. 通信处理器 D. 编程器 标准答案：A 7.单相桥式全控整流电路的晶闸管承受的最大反向电压是（U2 为输入交流电压的有效值）（ ）。（1 分） A.1.414U2 B.0.707U2 C.2U2 D.U2 标准答案：A 8.关断延时型定时器 SF，S 端上升沿时，输出 Q 端为( )，断电延时时间到，输出 Q 端为( )。（1 分） A.0，0 B. 0，1 C. 1，1 D. 1，0 标准答案：D 9.在加计数器的设置输入 S 端的( )，将 PV 端指定的预置值送入计数器值。（1 分） A.高电平 B. 低电平 C. 上升沿 D. 下降沿 标准答案：C 10.作为德国国家标准和欧洲标准，由 3 个系列组成的现场总线是( )。（1 分） A.FF B.PROFIBUS C. LonWorks D.CAN 标准答案：B 11.PLC 的输入与输出最好分开走线，开关量与模拟量也要分开敷设。模拟量信号的传送应采用屏蔽线，屏蔽层应一端或两端接地，接地电阻应小于屏蔽层电阻的（ ）。（1 分） A.1/2 B.1/10 C.1/5 D.1/100 标准答案：B 12.降压变压器额定容量为 20000kVA，额定变比为 110/11kV，其短路电压为 10.5%，变压器归算到高压侧的绕组漏电抗是( )（1 分） A.0.635Ω B.63.5Ω C.6.35Ω D.635Ω 标准答案：B 13.异步调制是指（ ）。（1 分） A.三相输出对称 B.通常保持 fc 固定不变 C.载波与信号波保持同步 D.把整个 fr 范围划分成若干个频段，每个频段内保持 N 恒定，不同频段的 N 不同 标准答案：B 14.传感器通...
