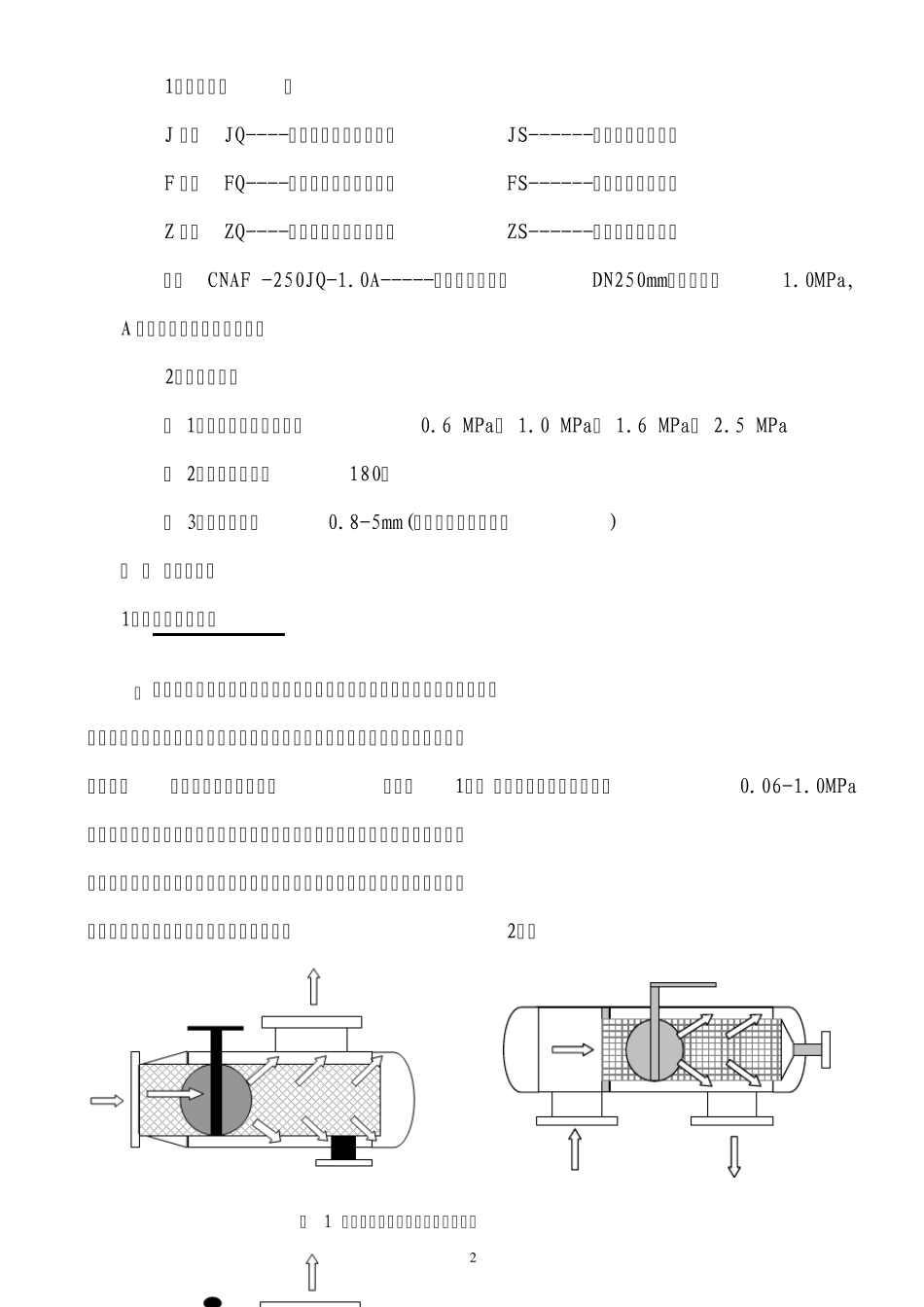

CNAF 系 列 除 污 器 角通式除污器 反冲洗除污器 直通式除污器 使 用 说 明 书 一、概述 我公司研制生产的CNAF 系列除污器，也叫快速除污器，是一种压力式自清洗密封过滤器，具有在线过滤、除污、排污功能，主要用于各种闭式循环系统（空调系统、工业冷却系统、取暖系统等）的循环水过滤、净化处理。该系列除污器主要是根据进出水压力差进行反冲洗的操作，以达到自清洗滤网的功能。也可根据用户需求，选择手动、自动控制两种控制方式。 1 二、分类及型号说明 CNAF 系列除污器，根据其结构及工作原理分为J 型角通式除污器、F 型反冲洗除污器、Z 型直通式除污器三种（如图）。 J 型角通式除污器： CNAF-200JS-1.6A 型 CNAF -200JQ-1.0B 型 （手动控制A 型） （全自动控制B 型） F 型反冲洗除污器： CNAF -150FS-1.0 型 CNAF -250FQ-1.0 型 （手动控制型） （全自动控制型） Z 型直通式除污器： CNAF -200ZS-1.0 型 CNAF -200ZQ-1.0 型 （手动控制型） （全自动控制型） 2 1、型号说明： J 型：JQ----全自动角通式除污器；JS------手动角通式除污器 F 型：FQ----全自动反冲洗除污器；FS------手动反冲洗除污器 Z 型：ZQ----全自动直通式除污器；ZS------手动直通式除污器 如：CNAF -250JQ-1.0A-----表示进出口经为DN250mm，设计压力1.0MPa, A 型全自动控制反冲洗除污器 2、选型说明： （ 1）介质工作压力：分为0.6 MPa， 1.0 MPa， 1.6 MPa， 2.5 MPa （ 2）工作温度：≤180℃ （ 3）过滤精度：0.8-5mm(特殊要求需另行设计) 三 、 工作原理： 1、角通式除污器： 角 通式除污器主要由优质碳钢筒体、特殊结构的不锈钢滤网、排污装置所组成。当过滤器工作时，水流由入口进入过滤器，经过滤网过滤，水中的杂质被滤网截留，洁净的水经出水口送出（见图1）。 当过滤器进出水压差达到0.06-1.0MPa之间（或出水压力过低，不能满足后置系统正常运行）时，则需要对滤网进行反冲洗。关闭水流导向阀，水流经滤网内侧进行反冲洗，滤网截留的杂质经排污口排出，起到反向自动冲洗滤网的作用（见图2）。 图 1 正常过滤状态（水流导向阀开启） 3 图 2 反洗排污状态（水流导向阀关闭） 2、反冲洗除污器： 反冲洗除污器主要由优质碳钢筒体、特殊结构的不锈钢滤网、排污装置所组成。当过滤器工作时，水流由入口进入过滤器，经过滤网过滤，水中的杂质被滤网截留，洁净的水...
