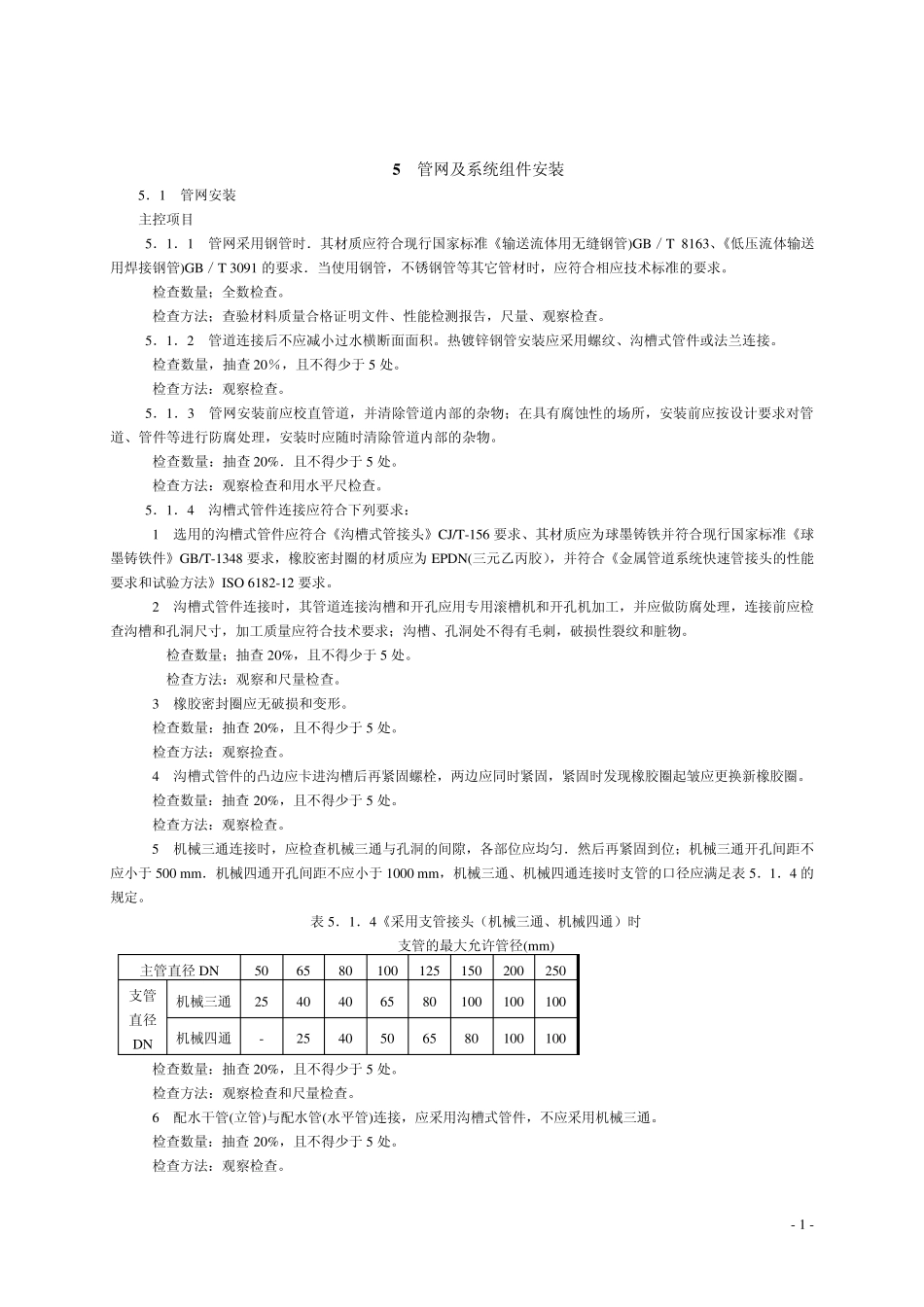

- 1 - 5 管网及系统组件安装 5．1 管网安装 主控项目 5．1．1 管网采用钢管时．其材质应符合现行国家标准《输送流体用无缝钢管)GB／T 8163、《低压流体输送用焊接钢管)GB／T 3091 的要求．当使用钢管，不锈钢管等其它管材时，应符合相应技术标准的要求。 检查数量；全数检查。 检查方法；查验材料质量合格证明文件、性能检测报告，尺量、观察检查。 5．1．2 管道连接后不应减小过水横断面面积。热镀锌钢管安装应采用螺纹、沟槽式管件或法兰连接。 检查数量，抽查 20％，且不得少于 5 处。 检查方法：观察检查。 5．1．3 管网安装前应校直管道，并清除管道内部的杂物；在具有腐蚀性的场所，安装前应按设计要求对管道、管件等进行防腐处理，安装时应随时清除管道内部的杂物。 检查数量：抽查 20%．且不得少于 5 处。 检查方法：观察检查和用水平尺检查。 5．1．4 沟槽式管件连接应符合下列要求： 1 选用的沟槽式管件应符合《沟槽式管接头》CJ/T-156 要求、其材质应为球墨铸铁并符合现行国家标准《球墨铸铁件》GB/T-1348 要求，橡胶密封圈的材质应为 EPDN(三元乙丙胶），并符合《金属管道系统快速管接头的性能要求和试验方法》ISO 6182-12 要求。 2 沟槽式管件连接时，其管道连接沟槽和开孔应用专用滚槽机和开孔机加工，并应做防腐处理，连接前应检查沟槽和孔洞尺寸，加工质量应符合技术要求；沟槽、孔洞处不得有毛刺，破损性裂纹和脏物。 检查数量；抽查 20%，且不得少于 5 处。 检查方法：观察和尺量检查。 3 橡胶密封圈应无破损和变形。 检查数量：抽查 20%，且不得少于 5 处。 检查方法：观察捡查。 4 沟槽式管件的凸边应卡进沟槽后再紧固螺栓，两边应同时紧固，紧固时发现橡胶圈起皱应更换新橡胶圈。 检查数量：抽查 20%，且不得少于 5 处。 检查方法：观察检查。 5 机械三通连接时，应检查机械三通与孔洞的间隙，各部位应均匀．然后再紧固到位；机械三通开孔间距不应小于 500 m m．机械四通开孔间距不应小于 1000 m m ，机械三通、机械四通连接时支管的口径应满足表 5．1．4 的规定。 表 5．1．4《采用支管接头（机械三通、机械四通）时 支管的最大允许管径(m m ) 主管直径 DN 50 65 80 100 125 150 200 250 支管直径DN 机械三通 25 40 40 65 80 100 100 100 机械四通 - 25 40 50 65 80 100 100 检查数量：抽查 20%，且不得少于 5...
