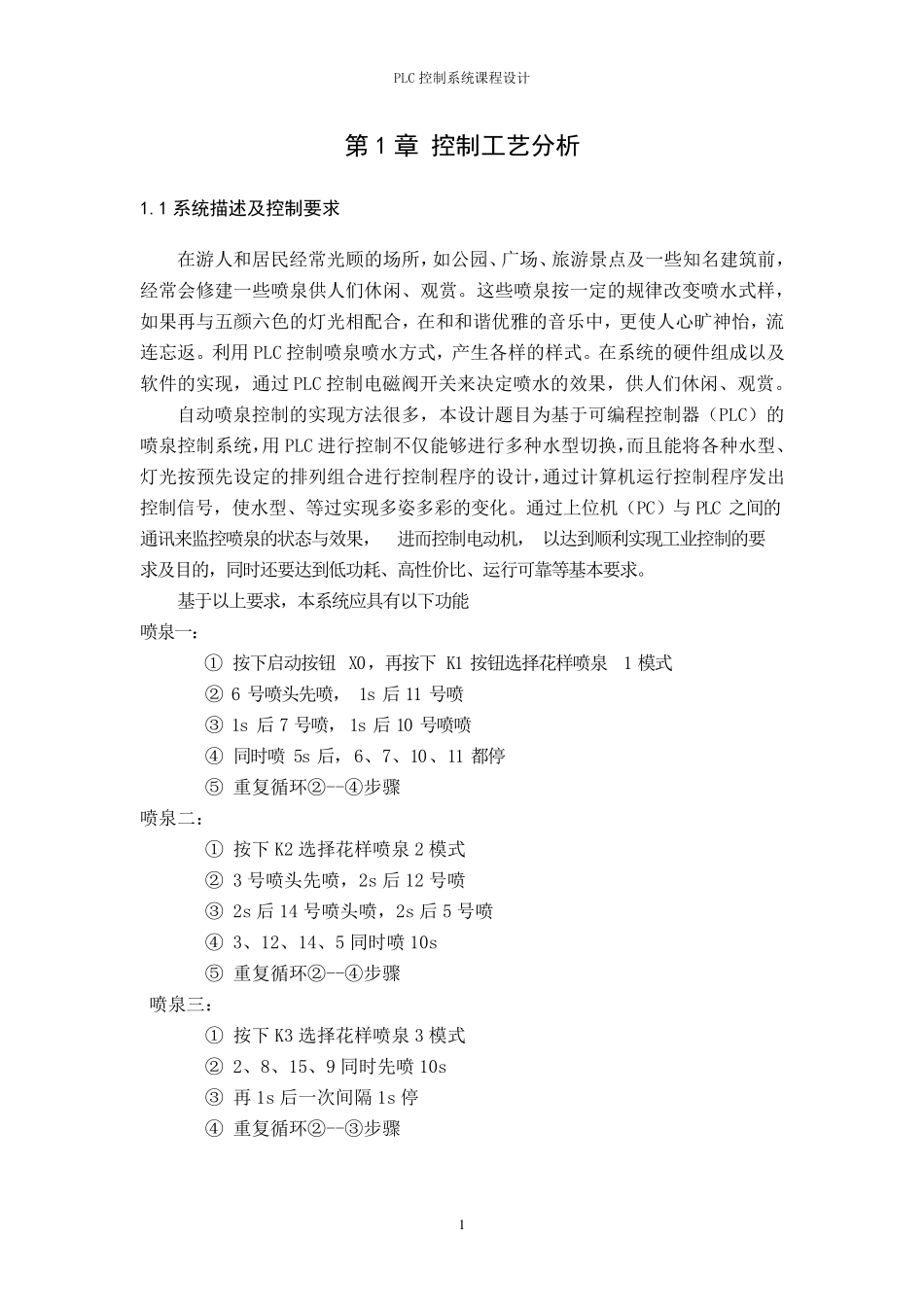

PLC 控 制 系 统 课 程 设 计 1 第1 章 控制工艺分析 1.1 系统描述及控制要求 在 游 人 和 居 民 经 常 光 顾 的 场 所 ， 如 公 园 、 广 场 、 旅 游 景 点 及 一 些 知 名 建 筑 前 ，经 常 会 修 建 一 些 喷 泉 供 人 们 休 闲 、 观 赏 。 这 些 喷 泉 按 一 定 的 规 律 改 变 喷 水 式 样 ，如 果 再 与 五 颜 六 色 的 灯 光 相 配 合 ， 在 和 和 谐 优 雅 的 音 乐 中 ， 更 使 人 心 旷 神 怡 ， 流连 忘 返 。 利 用 PLC 控 制 喷 泉 喷 水 方 式 ， 产 生 各 样 的 样 式 。 在 系 统 的 硬 件 组 成 以 及软 件 的 实 现 ， 通 过 PLC 控 制 电 磁 阀 开 关 来 决 定 喷 水 的 效 果 ， 供 人 们 休 闲 、 观 赏 。 自 动 喷 泉 控 制 的 实 现 方 法 很 多 ， 本 设 计 题 目 为 基 于 可 编 程 控 制 器 （ PLC） 的喷 泉 控 制 系 统 ，用 PLC 进 行 控 制 不仅能够进 行 多 种水 型切换，而且能将各 种水 型、灯 光 按 预先设 定 的 排列组 合 进 行 控 制 程 序的 设 计 ，通 过 计 算机运行 控 制 程 序发出控 制 信号， 使 水 型、 等过 实 现 多 姿多 彩的 变 化。 通 过 上位机（ PC） 与 PLC 之间的通 讯来 监控 喷 泉 的 状态与 效 果 ，进 而控 制 电 动 机，以 达到顺利 实 现 工业控 制 的 要求及 目 的 ， 同时还要达到低功耗、 高性价比、 运行 可 靠等基 本 要求。 基 于 以 上要求， 本 系 统 应具有以 下功能 喷 泉 一 ： ① 按 下启动 按 钮 X0， 再 按 下K1 按 钮选择花样 喷 泉1 模式 ② 6 号喷 头先喷 ，1s 后 11 号喷 ③ 1s 后 7 号喷 ， 1s 后 10 号喷 喷 ④ 同时喷5s 后， 6、 7、 10、 11 都停 ⑤ 重复循环②--④步骤 喷 泉 二： ① 按 下K2 选择花样 喷 泉 2 模式 ② 3 号喷 头先喷 ， 2s 后 12 号喷 ③ 2s 后 14 号喷 头喷 ， 2s 后 5 号喷 ④ 3、 12、 14、 5 同时喷 10s ⑤ 重复循环②--④步骤 喷 泉 三： ① 按 下K3 选择花样 喷 泉 3 模式 ② 2、 8、...
