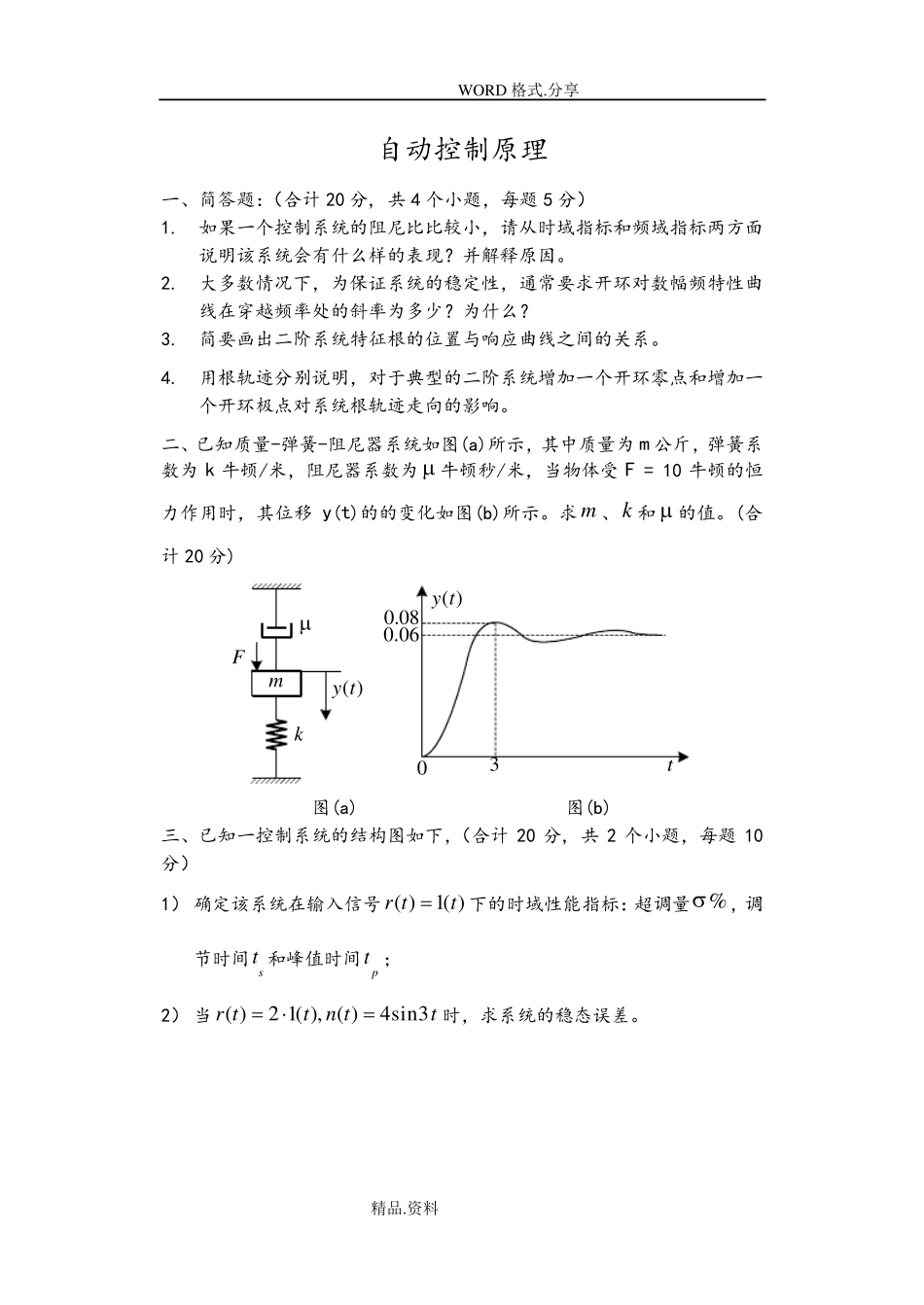

WORD 格式.分享 精品.资料 自动控制原理 一、简答题：（合计 20 分, 共 4 个小题，每题 5 分） 1. 如果一个控制系统的阻尼比比较小，请从时域指标和频域指标两方面说明该系统会有什么样的表现？并解释原因。 2. 大多数情况下，为保证系统的稳定性，通常要求开环对数幅频特性曲线在穿越频率处的斜率为多少？为什么？ 3. 简要画出二阶系统特征根的位置与响应曲线之间的关系。 4. 用根轨迹分别说明，对于典型的二阶系统增加一个开环零点和增加一个开环极点对系统根轨迹走向的影响。 二、已知质量-弹簧-阻尼器系统如图(a)所示，其中质量为 m 公斤，弹簧系数为 k 牛顿/米，阻尼器系数为 牛顿秒/米，当物体受F = 10 牛顿的恒力作用时，其位移y(t)的的变化如图(b)所示。求m 、k 和 的值。(合计 20 分) Fm)(tyk)(ty0.060.0803t 图(a) 图(b) 三、已知一控制系统的结构图如下，（合计 20 分, 共 2 个小题，每题 10分） 1） 确定该系统在输入信号( )1( )r tt下的时域性能指标：超调量%，调节时间st 和峰值时间pt ； 2） 当( )2 1( ), ( )4sin3r tt n tt时，求系统的稳态 误 差 。 WORD 格式.分享 精品.资料 四、已知最小相位系统的开环对数幅频特性渐近线如图所示，c 位于两个交接频率的几何中心。 1） 计算系统对阶跃信号、斜坡信号和加速度信号的稳态精度。 2） 计算超调量%和调节时间st 。（合计 20 分, 共 2 个小题，每题 10 分） [1%0.160.4(1)sin,2112 1.512.51sinsinsct] 五、某火炮指挥系统结构如下图所示， ( )(0.21)(0.51)KG ssss系统最大输出速度为 2 r/min，输出位置的容许误差小于2 ，求： 1） 确定满足上述指标的最小 K 值，计算该 K值下的相位裕量和幅值裕量； 2） 前向通路中串联超前校正网络0.41( )0.081csG ss ，试计算相位裕量。 （合计 20 分, 共 2 个小题，每题 10 分） L()/d (rad/s) -40 -20 -40 1 5 0 -20 20 c 14s 82s R(s) N(s) C(s) W ORD 格式.分享 精品.资料 ( )G s( )R s( )E s( )C s 自动控制原理模拟试题3 答案 答案 一、 简答题 1． 如果二阶控制系统阻尼比小，会影响时域指标中的超调量和频域指标中的相位裕量。根据超调量和相位裕量的计算公...
