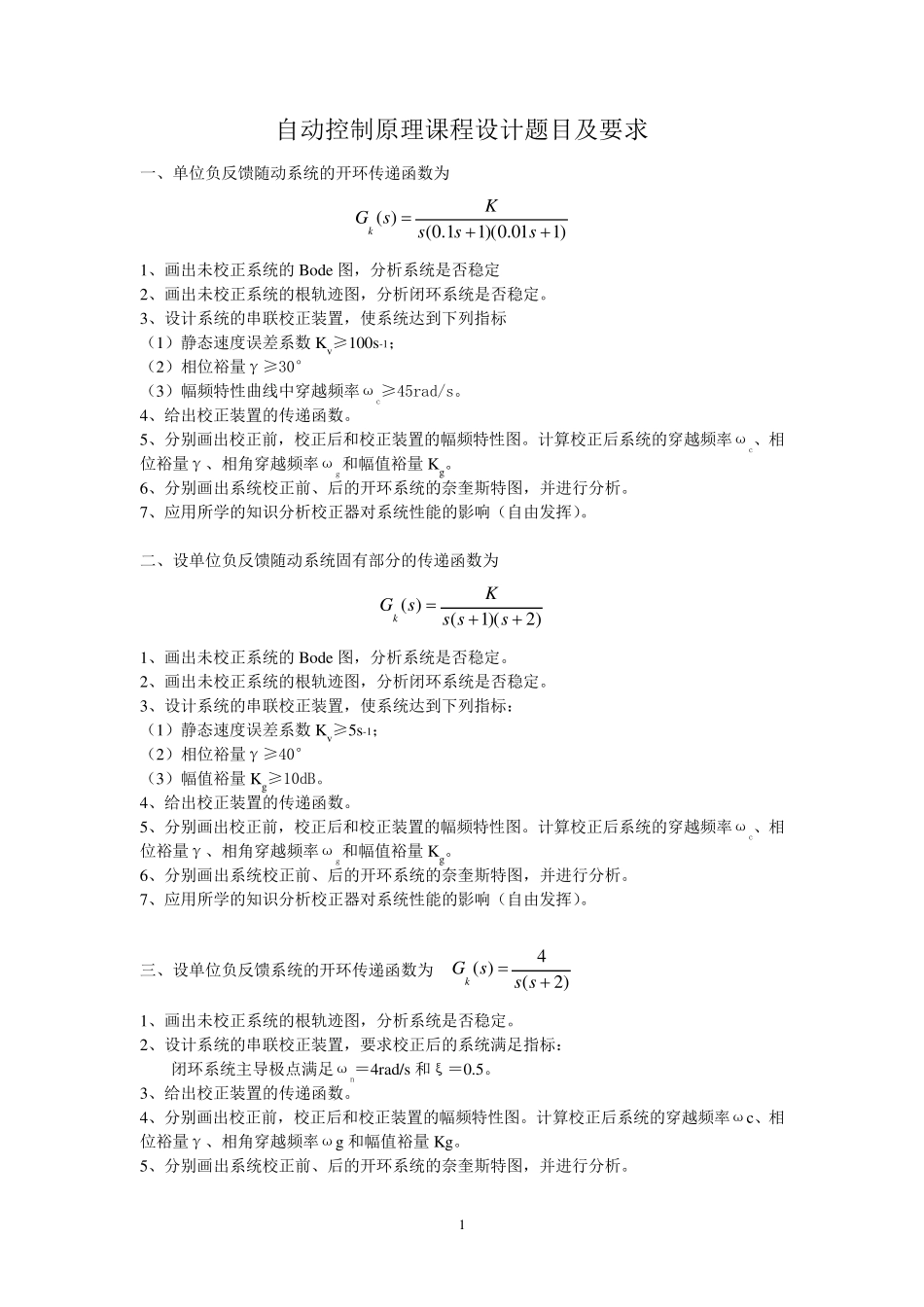

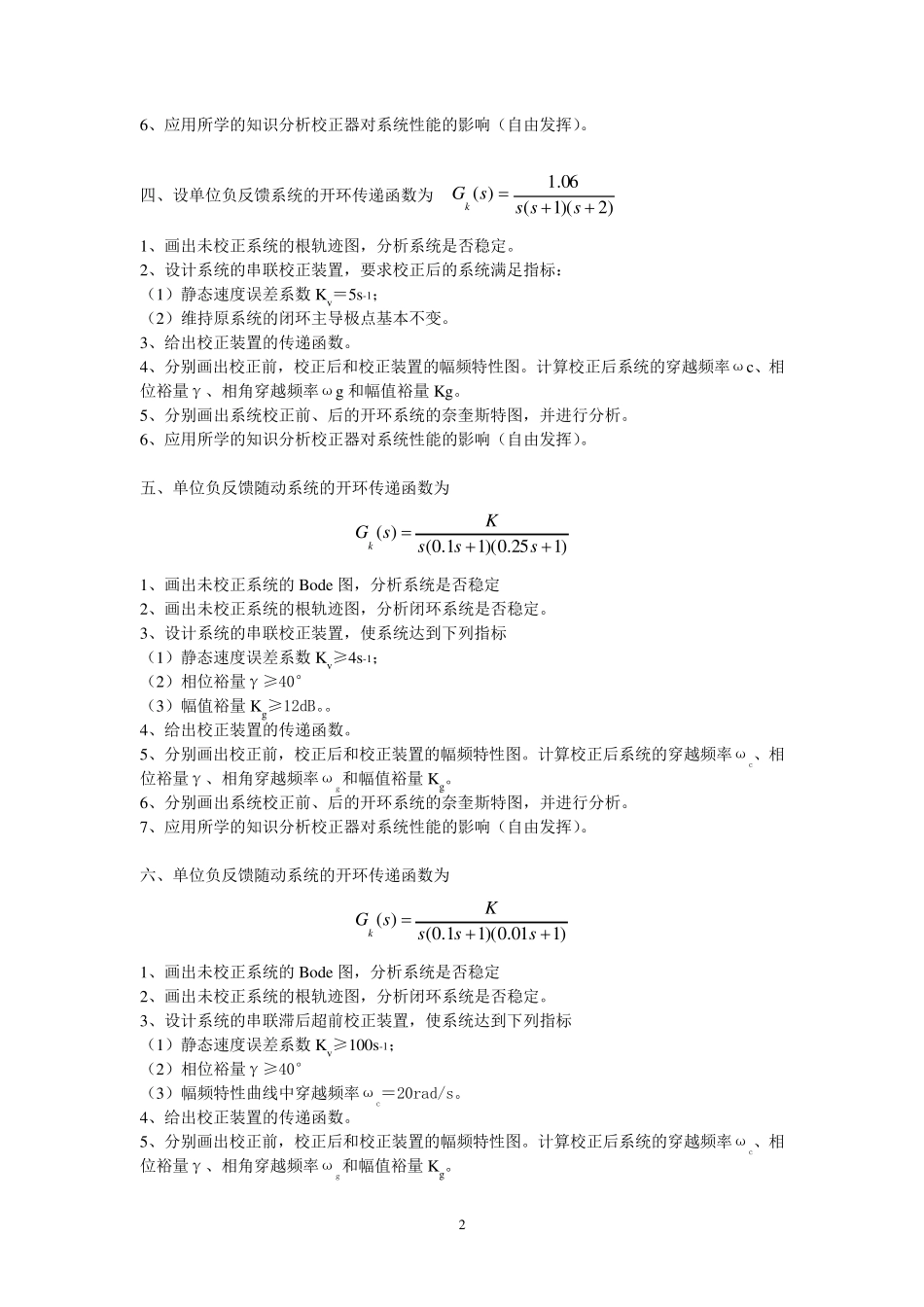

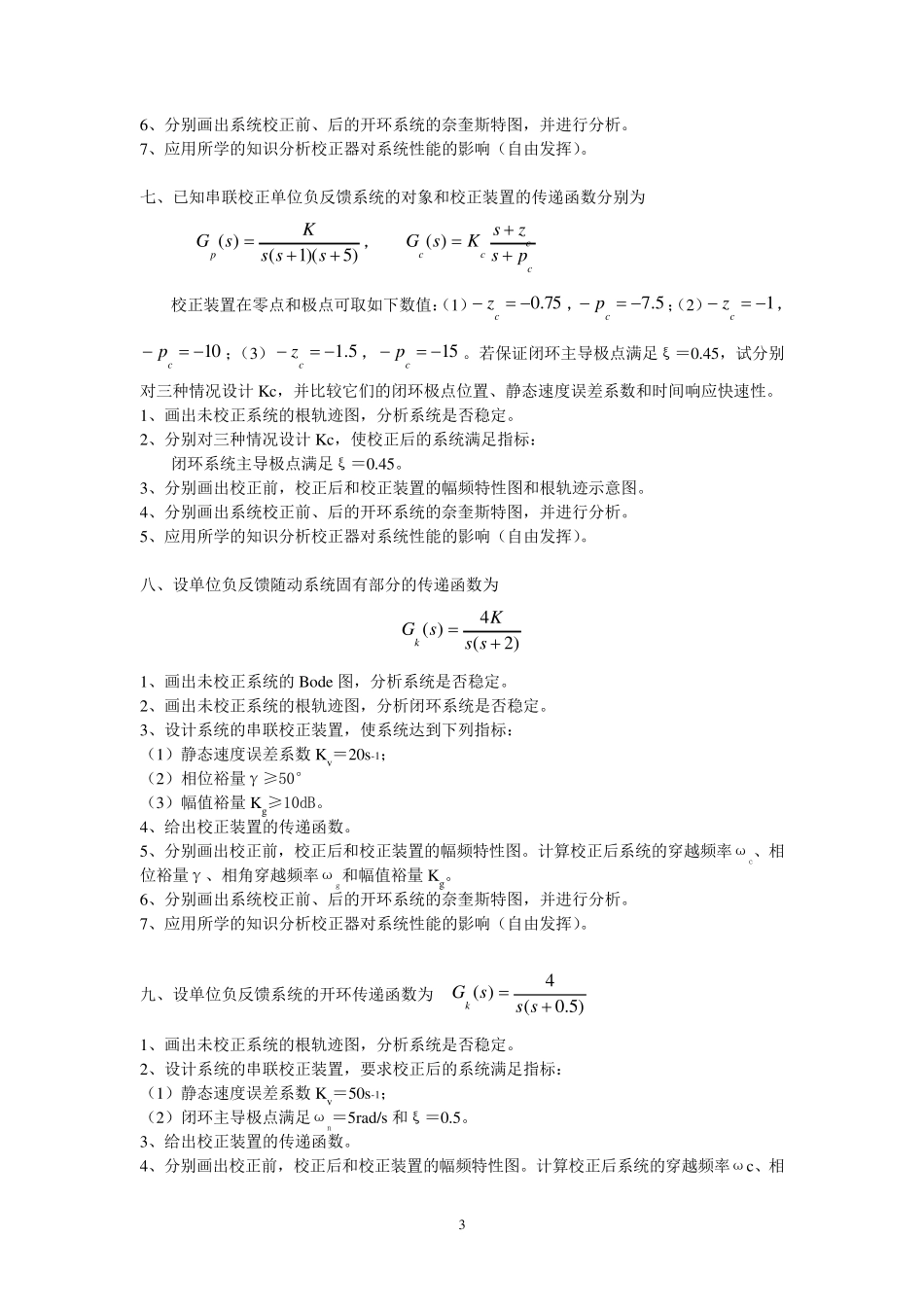

1 自动控制原理课程设计题目及要求 一、单位负反馈随动系统的开环传递函数为 )101.0)(11.0()(sssKsGk 1、画出未校正系统的Bode 图，分析系统是否稳定 2、画出未校正系统的根轨迹图，分析闭环系统是否稳定。 3、设计系统的串联校正装置，使系统达到下列指标 （1）静态速度误差系数Kv≥100s-1； （2）相位裕量γ≥30° （3）幅频特性曲线中穿越频率ωc≥45rad/s。 4、给出校正装置的传递函数。 5、分别画出校正前，校正后和校正装置的幅频特性图。计算校正后系统的穿越频率ωc、相位裕量γ、相角穿越频率ωg和幅值裕量Kg。 6、分别画出系统校正前、后的开环系统的奈奎斯特图，并进行分析。 7、应用所学的知识分析校正器对系统性能的影响（自由发挥）。 二、设单位负反馈随动系统固有部分的传递函数为 )2)(1()(sssKsGk 1、画出未校正系统的Bode 图，分析系统是否稳定。 2、画出未校正系统的根轨迹图，分析闭环系统是否稳定。 3、设计系统的串联校正装置，使系统达到下列指标： （1）静态速度误差系数Kv≥5s-1； （2）相位裕量γ≥40° （3）幅值裕量Kg≥10dB。 4、给出校正装置的传递函数。 5、分别画出校正前，校正后和校正装置的幅频特性图。计算校正后系统的穿越频率ωc、相位裕量γ、相角穿越频率ωg和幅值裕量Kg。 6、分别画出系统校正前、后的开环系统的奈奎斯特图，并进行分析。 7、应用所学的知识分析校正器对系统性能的影响（自由发挥）。 三、设单位负反馈系统的开环传递函数为 )2(4)(sssGk 1、画出未校正系统的根轨迹图，分析系统是否稳定。 2、设计系统的串联校正装置，要求校正后的系统满足指标： 闭环系统主导极点满足ωn＝4rad/s 和ξ＝0.5。 3、给出校正装置的传递函数。 4、分别画出校正前，校正后和校正装置的幅频特性图。计算校正后系统的穿越频率ωc、相位裕量γ、相角穿越频率ωg 和幅值裕量Kg。 5、分别画出系统校正前、后的开环系统的奈奎斯特图，并进行分析。 2 6、应用所学的知识分析校正器对系统性能的影响（自由发挥）。 四、设单位负反馈系统的开环传递函数为 )2)(1(06.1)(ssssGk 1、画出未校正系统的根轨迹图，分析系统是否稳定。 2、设计系统的串联校正装置，要求校正后的系统满足指标： （1）静态速度误差系数Kv＝5s-1； （2）维持原系统的闭环主导极点基本不变。 3、给出校正装置的传递函数。 4、分别画出校正前，校正后和校正装置的幅频特性...
