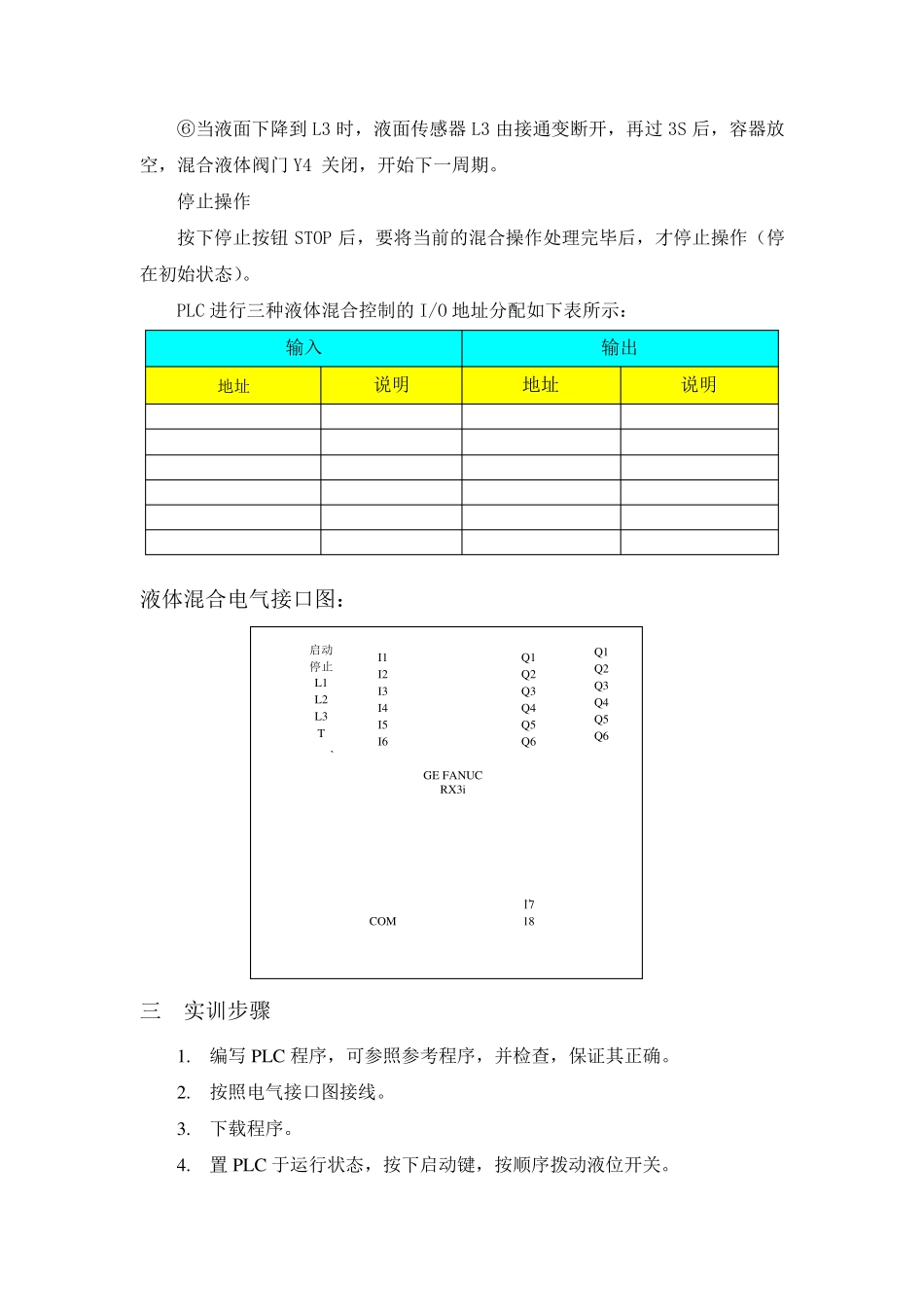

南京交通职业技术学院 自动生产线的安装与调试 实 训 报 告 班级： 姓名： 学号： 日期： 三种液体混合装置示意图 实训1 多种液体混合模拟实训 一 实训目的 1. 复习PLC 的基本指令 2. 掌握PLC 与外部电路的实际接线 3. 掌握PLC 演示指令的运用 4. GE QP 应用 二 实训原理及电路 图为三种液体混合装置。L1、L2、L3 为液面传感器，液面淹没时接通。T为温度传感器，达到规定温度后接通。液体A、B、C 与混合液体阀由电磁Y1、Y2、Y3、Y4 控制，M 为搅匀电动机，H为加热炉，其控制要求如下： 初始状态： 装置投入运行时，液体A、B、C 阀门Y1、Y2、Y3 关闭，混合液体阀门Y4打开一定时间容器放空后关闭。 启动操作 按下启动按钮START，装置开始按下列给定规律运转： ①液体A 阀门Y1 打开，液体A 流入容器，当液面到达L3 时，L3 接通，关闭液体A 阀门Y1，打开液体B 阀门。 ②当液面到达L2 时，关闭液体B 阀门Y2，打开液体C 阀门Y3。搅匀电机启动，开始对液体进行搅匀。 ③当液面到达L1 时，关闭阀门Y3。并开启加热器。 ④当温度传感器到达设定温度时，加热器停止加热。 ⑤通过一段时间的延时，搅匀电机停止工作，出水阀门Y4 打开，将搅匀的液体放出。 ⑥当液面下降到 L3 时，液面传感器 L3 由接通变断开，再过 3S 后，容器放空，混合液体阀门 Y4 关闭，开始下一周期。 停止操作 按下停止按钮 STOP 后，要将当前的混合操作处理完毕后，才停止操作（停在初始状态）。 PLC 进行三种液体混合控制的 I/O 地址分配如下表所示： 输入 输出 地址 说明 地址 说明 液体混合电气接口图： ``GE FANUC RX3iI1I2I3I4I5I6Q1Q2Q3Q4Q5Q6COM`18启动停止L1L2L3TQ1Q2Q3Q4Q5Q617 三 实训步骤 1. 编写 PLC 程序，可参照参考程序，并检查，保证其正确。 2. 按照电气接口图接线。 3. 下载程序。 4. 置 PLC 于运行状态，按下启动键，按顺序拨动液位开关。 5. 编写Q P 画面，实现对程序的控制 6. 试验结束后，关闭电源，整理实训器材 四 实训器材 1 . GE FANUC 3I 系统 一套 2 . PYS3 多种液体混合模块 一块 3 . 网线 一根 4 . KNT 连接导线 若干 五 预习要求 1．熟悉实训内容的原理、电路、内容及步骤。 2．熟悉发光二极管的工作原理。 实训2 舞台灯光控制实训 一 实训目的 1. 进一步PLC 的基本指令 2. 掌握PLC 与外部电路的实际接线...
